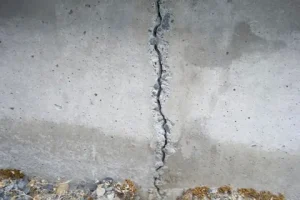

روش های شناسایی نوع تخریب بتن بر اساس شکل ترک‌ها
روش های شناسایی نوع تخریب بتن بر اساس شکل ترک‌ها:
شناسایی نوع تخریب بتن بر اساس شکل ترک‌ها می‌تواند به مهندسان و متخصصان در تشخیص علت‌های مختلف خرابی و انتخاب روش‌های مناسب تعمیر کمک کند. در زیر، چندین نوع ترک در بتن و روش‌های شناسایی آن‌ها توضیح داده شده است:
۱. ترک‌های ناشی از انقباض پلاستیک
شکل ترک: ترک‌های ریز و سطحی که به صورت تصادفی در سطح بتن تازه ایجاد می‌شوند.
علت: تبخیر سریع آب از سطح بتن تازه پیش از سخت شدن.
ویژگی‌ها:
عرض ترک‌ها معمولاً کم و کمتر از 1 میلی‌متر است.
معمولاً در چند ساعت اول پس از بتن‌ریزی ظاهر می‌شوند.
۲. ترک‌های ناشی از جمع‌شدگی خشک
شکل ترک: ترک‌های ریز و پراکنده که معمولاً در طول و عرض سطح بتن دیده می‌شوند.
علت: کاهش حجم بتن به دلیل از دست دادن آب در طول زمان.
ویژگی‌ها:
ترک‌ها ممکن است در طول هفته‌ها یا ماه‌ها پس از بتن‌ریزی ظاهر شوند.
عرض ترک‌ها می‌تواند بین 0.1 تا 2 میلی‌متر باشد.
۳. ترک‌های حرارتی
شکل ترک: ترک‌های بلند و مستقیم که معمولاً در نزدیکی درزهای انبساط یا درزهای اجرایی ظاهر می‌شوند.
علت: تغییرات دما و انبساط و انقباض بتن.
ویژگی‌ها:
ممکن است در عرض ترک‌ها تغییرات قابل توجهی مشاهده شود.
ترک‌ها اغلب موازی یا عمود بر محور اصلی سازه هستند.
۴. ترک‌های ناشی از بارگذاری
شکل ترک: ترک‌های عمودی یا مورب که معمولاً در نقاط با تنش بالا مثل اطراف ستون‌ها، تیرها و دیوارهای برشی ظاهر می‌شوند.
علت: بارگذاری بیش از حد یا بارگذاری تکراری.
ویژگی‌ها:
ترک‌ها ممکن است تا عمق بتن نفوذ کنند.
عرض ترک‌ها می‌تواند بین 0.2 تا 2 میلی‌متر یا بیشتر باشد.
۵. ترک‌های ناشی از خوردگی آرماتور
شکل ترک: ترک‌های ریز و خطی که معمولاً در نزدیکی سطح بتن و در امتداد آرماتورهای فلزی دیده می‌شوند.
علت: انبساط حاصل از زنگ زدن آرماتورهای فلزی در داخل بتن.
ویژگی‌ها:
عرض ترک‌ها معمولاً کم ولی با گذشت زمان ممکن است افزایش یابد.
ممکن است تغییر رنگ و زنگ زدگی در اطراف ترک‌ها مشاهده شود.
۶. ترک‌های ناشی از واکنش قلیایی-سیلیکا (ASR)
شکل ترک: ترک‌های ریز و پیچیده که به صورت شبکه‌ای در سطح بتن دیده می‌شوند.
علت: واکنش بین قلیایی‌های موجود در سیمان و سیلیکاهای واکنش‌پذیر در سنگدانه‌ها.
ویژگی‌ها:
ترک‌ها معمولاً با ترشح ژل سفید یا زرد رنگ همراه هستند.
ترک‌ها به مرور زمان و با افزایش رطوبت محیط افزایش می‌یابند.
روش‌های تشخیص و تجزیه و تحلیل
بازرسی بصری: مشاهده مستقیم و بررسی شکل، الگو و محل ترک‌ها.
اندازه‌گیری عرض ترک‌ها: استفاده از ابزارهای اندازه‌گیری دقیق برای تعیین عرض ترک‌ها.
آزمایش‌های غیر مخرب (NDT): استفاده از روش‌هایی مثل التراسونیک، اسکن راداری و ترموگرافی برای شناسایی ترک‌ها و عمق آن‌ها.
آزمایش‌های مخرب: نمونه‌برداری از نقاط دارای ترک و تجزیه و تحلیل آزمایشگاهی.
بررسی شرایط محیطی: مطالعه شرایط محیطی و تاریخچه سازه برای تشخیص علل ترک‌ها.
این اطلاعات می‌توانند به شما کمک کنند تا نوع ترک و علت اصلی آن را شناسایی کرده و اقدامات لازم را برای تعمیر و نگهداری بتن انجام دهید.
ترک‌های انقباض پلاستیک
شکل ترک: ترک‌های ریز و سطحی که به صورت شبکه‌ای در سطح بتن تازه ایجاد می‌شوند.
علت: این ترک‌ها به دلیل تبخیر سریع آب از سطح بتن تازه قبل از اینکه بتن به اندازه کافی سخت شود، ایجاد می‌شوند. تبخیر سریع ممکن است به دلیل دمای بالا، باد شدید یا رطوبت کم محیط رخ دهد.
ویژگی‌ها:
ترک‌ها معمولاً کم‌عمق و سطحی هستند.
اغلب در چند ساعت اول پس از بتن‌ریزی دیده می‌شوند.
عرض ترک‌ها معمولاً کمتر از 1 میلی‌متر است.
ترک‌های جمع‌شدگی خشک
شکل ترک: ترک‌های ریز و پراکنده که معمولاً به صورت تصادفی در سطح بتن دیده می‌شوند.
علت: این ترک‌ها به دلیل کاهش حجم بتن در اثر از دست دادن آب در طول زمان ایجاد می‌شوند. این پدیده به خصوص در محیط‌های خشک و گرم شدیدتر است.
ویژگی‌ها:
ترک‌ها ممکن است به صورت شبکه‌ای و در تمامی سطح بتن ظاهر شوند.
عرض ترک‌ها می‌تواند بین 0.1 تا 2 میلی‌متر باشد.
معمولاً پس از گذشت چند هفته یا چند ماه از بتن‌ریزی مشاهده می‌شوند.
ترک‌های حرارتی
شکل ترک: ترک‌های بلند و مستقیم که ممکن است در نزدیکی درزهای انبساط یا درزهای اجرایی ایجاد شوند.
علت: این ترک‌ها به دلیل تغییرات دما و انبساط و انقباض بتن رخ می‌دهند. تفاوت در دمای روز و شب یا فصول مختلف می‌تواند باعث انقباض و انبساط بتن شود.
ویژگی‌ها:
ترک‌ها ممکن است در طول بتن گسترش یابند.
عرض ترک‌ها می‌تواند متغیر باشد و به شدت دما و نوع بتن بستگی دارد.
ترک‌ها معمولاً در محورهای طولی یا عرضی سازه قرار دارند.
ترک‌های ناشی از بارگذاری
شکل ترک: ترک‌های عمودی یا مورب که معمولاً در نقاط با تنش بالا مانند اطراف ستون‌ها، تیرها و دیوارهای برشی ایجاد می‌شوند.
علت: این ترک‌ها به دلیل بارگذاری بیش از حد، بارگذاری تکراری یا تغییرات ناگهانی در بار رخ می‌دهند. این بارها می‌توانند شامل بارهای زنده (مثل وسایل نقلیه یا ماشین‌آلات) یا بارهای مرده (وزن سازه) باشند.
ویژگی‌ها:
ترک‌ها ممکن است تا عمق بتن نفوذ کنند.
عرض ترک‌ها ممکن است بین 0.2 تا 2 میلی‌متر یا بیشتر باشد.
ترک‌ها معمولاً در نقاطی با تنش بالا و تحت بارگذاری زیاد ظاهر می‌شوند.

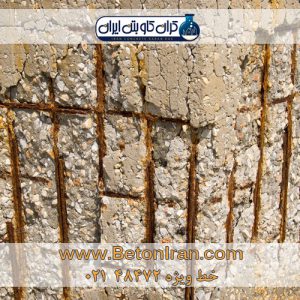

ترک‌های ناشی از خوردگی آرماتور
شکل ترک: ترک‌های ریز و خطی که معمولاً در نزدیکی سطح بتن و در امتداد آرماتورهای فلزی ایجاد می‌شوند.
علت: این ترک‌ها به دلیل انبساط حاصل از زنگ زدن آرماتورهای فلزی در داخل بتن ایجاد می‌شوند. خوردگی آرماتور به علت نفوذ آب و اکسیژن به بتن رخ می‌دهد.
ویژگی‌ها:
عرض ترک‌ها معمولاً کم ولی با گذشت زمان ممکن است افزایش یابد.
تغییر رنگ و زنگ زدگی در اطراف ترک‌ها قابل مشاهده است.
ترک‌ها معمولاً در امتداد آرماتورهای فلزی قرار دارند.
ترک‌های ناشی از واکنش قلیایی-سیلیکا (ASR)
شکل ترک: ترک‌های ریز و پیچیده که به صورت شبکه‌ای در سطح بتن دیده می‌شوند.
علت: این ترک‌ها به دلیل واکنش بین قلیایی‌های موجود در سیمان و سیلیکاهای واکنش‌پذیر در سنگدانه‌ها ایجاد می‌شوند. این واکنش منجر به تولید ژلی می‌شود که حجم آن افزایش یافته و باعث ترک خوردن بتن می‌شود.
ویژگی‌ها:
ترک‌ها معمولاً با ترشح ژل سفید یا زرد رنگ همراه هستند.
ترک‌ها به مرور زمان و با افزایش رطوبت محیط گسترش می‌یابند.
عرض ترک‌ها معمولاً کمتر از 1 میلی‌متر است ولی ممکن است افزایش یابد.
روش‌های تشخیص و تجزیه و تحلیل
بازرسی بصری:
بررسی دقیق شکل، الگو و محل ترک‌ها.
استفاده از ذره‌بین یا دوربین‌های تخصصی برای مشاهده ترک‌های ریز.
اندازه‌گیری عرض ترک‌ها:
استفاده از فیلر گیج‌ها، میکرومترها یا دستگاه‌های لیزری برای اندازه‌گیری دقیق عرض ترک‌ها.
ثبت و مستندسازی تغییرات عرض ترک‌ها در طول زمان.
آزمایش‌های غیر مخرب (NDT):
التراسونیک: ارسال امواج فراصوتی به داخل بتن و تحلیل بازتاب آن‌ها برای تشخیص ترک‌ها و عیوب داخلی.
اسکن راداری (GPR): ارسال امواج راداری به داخل بتن و دریافت بازتاب‌ها برای شناسایی ترک‌ها و محل دقیق آرماتورها.
ترموگرافی: استفاده از دوربین‌های حرارتی برای تشخیص تفاوت‌های دما که ممکن است نشان‌دهنده وجود ترک‌ها یا رطوبت باشد.
آزمایش‌های مخرب:
نمونه‌برداری: برداشتن نمونه‌هایی از نقاط دارای ترک و بررسی آن‌ها در آزمایشگاه برای تحلیل دقیق‌تر.
تست مقاومت: انجام آزمایش‌های مقاومت فشاری و خمشی بر روی نمونه‌ها برای ارزیابی کیفیت بتن.
بررسی شرایط محیطی:
مطالعه شرایط آب و هوایی محل سازه.
بررسی تاریخچه سازه و شرایط بارگذاری آن.
ارزیابی میزان رطوبت و مواد شیمیایی موجود در محیط.
اقدامات پیشگیرانه و تعمیراتی
پیشگیری از ترک‌های انقباض پلاستیک:
استفاده از روش‌های مناسب نگهداری و عمل‌آوری بتن.
کاهش تبخیر آب از سطح بتن با استفاده از پوشش‌های محافظ.
پیشگیری از ترک‌های جمع‌شدگی خشک:
استفاده از بتن‌های با جمع‌شدگی کم.
اعمال پوشش‌های رطوبتی برای کاهش از دست دادن آب.
پیشگیری از ترک‌های حرارتی:
استفاده از درزهای انبساط مناسب.
کنترل دما در زمان بتن‌ریزی و عمل‌آوری.
پیشگیری از ترک‌های ناشی از بارگذاری:
طراحی مناسب سازه برای تحمل بارهای اعمالی.
اعمال بارهای تدریجی و جلوگیری از بارگذاری ناگهانی.
پیشگیری از ترک‌های خوردگی آرماتور:
استفاده از آرماتورهای پوشش‌دار یا فولادهای ضدزنگ.
اعمال پوشش‌های ضدآب بر روی سطح بتن.
پیشگیری از ترک‌های واکنش قلیایی-سیلیکا:
استفاده از سیمان‌های کم قلیایی.
استفاده از سنگدانه‌های غیر واکنش‌پذیر.
با توجه به توضیحات ارائه شده، می‌توان با شناسایی دقیق نوع ترک و علت آن، اقداماتی را برای پیشگیری و تعمیرات مناسب انجام داد
