واتراستاپ PVC  یکی از واتر استاپ های تولیدی کارخانه کران کاو بتن ایران بر پایه مواد خام پلی ونیل کلراید و با انعطاف پذیری بالا و ضخیم می باشد که برای جلوگیری از نفوذ آب به داخل سازه و همچنین خروج آب بکار می روند، این واتراستاپ ها در ساخت پروژه های آب و فاضلاب، سد، کانال انتقال آب، استخر ها و تصفیه خانه ها استفاده می شود.

واتراستاپ PVC در سازه های آبی بتنی و در درزهای اجرایی و انبساطی کاربرد دارد. همچنین در درزهای سازه های بتنی که در معرض فشار هیدرواستاتیکی ، در تماس مستقیم آب و مایعات و رفع نشست سازه های پایین تراز سطح آب های زیر زمینی کاربرد دارد.

محصول KBI-WSP با قابلیت انعطاف پذیری عالی و تنوع ظاهری بالا برای ترمیم یا تولید سازه های بتنی پیشنهاد می شود. از دیگر مزایای این محصول می توان به مقاومت کششی طول و عرض ، کارائی برابر با عمر بتن، مقاومت در برابر محیط اسیدی و قلیایی اشاره کرد.

مقامت دمایی

این محصول تا دمای 380 درجه بالای صفر و 40- سانتی گراد زیر صفر مقاومت دارد.

محصول KBI-WSP در انواع تخت، حفره دار و کفی تولید می گردند، عرض واتراستاپ با ضخامت مقطع نصب می بایست برابر باشد و بسته به ارتفاع و حجم سیال و فشار وارده به مقاطع قرارگیری، شکل ظاهری واتر استاپ مشخص خواهد شد.

انواع تیپ های نوار آب بندی

از واتراستاپ های تیپ O حفره دار ،جهت استفاده در درزهای انبساط و انقباض بکار می رود و به لحاظ حفره میانی واتراستاپ و قابلیت تغییر شکل زیاد مانع از عبور آب در اثر جابجایی درزها شده و در برابر فشار هیدرولیکی و نیز جابجایی طولی و کششی و انقباضی مقاوم می باشد .

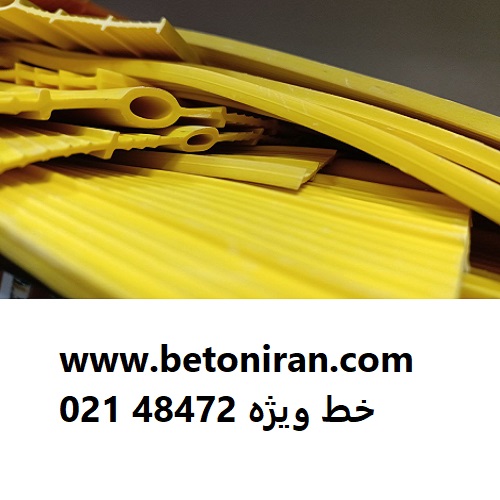

استفاده از واتراستاپ های تیپ E تخت، جهت درزهای ساختمانی بکار می رود و وظیفه این نوع در درزهای اجرایی، حفظ ممانعت از عبور آب درون درزها می باشد.

نصب واتراستاپ های تیپ EM دمبلی بدون حفره، برای درزهای اجرایی با فشار استاتیکی بالا بوده.

اجرای  واتراستاپ های تیپ OM دمبلی یا حفره، برای درزهای انبساطی با فشار بالا است.

آب بندی درز اجرایی –  واتراستاپ های تیپ EF تخت پشت صاف ،برای درزهای اجرایی کف .

استفاده از واتراستاپ های تیپ OF حفره دارپشت صاف، برای درزهای انبساطی درکف

جدول سایز های مختلف واتراستاپ

ردیف	توضیحات	بسته بندی	واحد	مقدار	Product Name
1	واتراستاپpvc-تخت و حفره دار – نرمال – عرض 15	رول	متر	25	Water Stop Pvc – Flat and Hollow and Hollow – Normal – Width 15
2	واتراستاپpvc-تخت و حفره دار – استاندارد – عرض 15	رول	متر	25	Water Stop Pvc – Flat and Hollow – Standard – Width 15
3	واتراستاپpvc-تخت و حفره دار – نرمال – عرض 20	رول	متر	25	Water Stop Pvc – Flat and Hollow – Normal – Width 20
4	واتراستاپpvc-تخت و حفره دار – استاندارد – عرض 20	رول	متر	25	Water Stop Pvc – Flat and Hollow – Standard – Width 20
5	واتراستاپpvc-تخت و حفره دار – نرمال – عرض 24	رول	متر	25	Water Stop Pvc – Flat and Hollow – Normal – Width 24
6	واتراستاپpvc-تخت و حفره دار – استاندارد – عرض 24	رول	متر	25	Water Stop Pvc – Flat and Hollow – Standard – Width 24
7	واتراستاپpvc-تخت و حفره دار – نرمال – عرض 30	رول	متر	25	Water Stop Pvc – Flat and Hollow – Normal – Width 30
8	واتراستاپpvc-تخت و حفره دار – استاندارد – عرض 30	رول	متر	25	Water Stop Pvc – Flat and Hollow – Standard – Width 30
9	واتراستاپpvc-تخت و حفره دار – نرمال– عرض 40	رول	متر	25	Water-resistant stove pvc -Flat and Hollow-Normal- Width 40
10	واتراستاپpvc-تخت و حفره دار – استاندارد– عرض 40	رول	متر	25	Water-resistant stove pvc -Flat and Hollow-standard- Width 40
11	واتراستاپ کفی تخت و حفره دار– نرمال	رول	متر	25	Water Stop insole – flat and hollow – normal
12	واتراستاپ کفی تخت و حفره دار– استاندارد	رول	متر	25	Water Stop insole – flat and hollow – Standard
13	گیره واتراستاپ	کیسه	عدد	100	Water Stop Clamp (Consumption 3 pcs. Per meter long)
14	هویه واتراستاپ – تایوانی	جعبه	عدد	1	Solder Water Stop Taiwanese





واتراستاپ PVC: ماده‌ای موثر برای جلوگیری از نفوذ آب

در صنعت ساختمان، جلوگیری از نفوذ آب به داخل سازه‌ها و ساختمان‌ها از اهمیت بالایی برخوردار است. وجود رطوبت می‌تواند عوارض جدی مانند خرابی سازه، رشد قارچ و پوسیدگی را به همراه داشته باشد.

در اینجا واتراستاپ PVC به عنوان یک ماده موثر و کارآمد در جلوگیری از نفوذ آب معرفی می‌شود. این مقاله به بررسی خواص و کاربردهای واتراستاپ PVC می‌پردازد.



واتراستاپ PVC چیست؟

نوار های واتراستاپ PVC، یک نوع ممبران آب‌بندی است که از پلی وینیل کلراید (PVC) ساخته می‌شود. PVC یک ماده پلاستیکی است که به دلیل خواص فیزیکی و شیمیایی مناسب، به عنوان ماده‌ای محبوب در صنعت ساختمان استفاده می‌شود. واتراستاپ PVC به عنوان یک پوشش آب‌بندی و عایق بر روی سطوح مختلف سازه‌ها و ساختمان‌ها به کار می‌رود.

یکی از ویژگی‌های برجسته PVC، انعطاف پذیری آن است. این ویژگی به معنای توانایی ممبران PVC در تنظیم و تطبیق با شکل‌ها و سطوح مختلف است. این انعطاف پذیری امکان اجرای آسان واتراستاپ در نقاط پیچیده و منحنی‌های مختلف را فراهم می‌کند.

مقاومت آب بند پی وی سی

مقاومت شیمیایی واتراستاپ PVC نیز از جمله خواص بارز آن است. PVC مقاومت بالایی در برابر عوامل شیمیایی مختلف مانند اسیدها، بازها، مواد شیمیایی و روغن‌ها دارد. این ویژگی باعث می‌شود واتراستاپ PVC بتواند در شرایط محیطی متنوعی که ممکن است مواجه شود، کارایی خود را حفظ کند.

مقاومت واتراستاپ PVC در برابر نفوذ آب نیز بسیار مهم است. این ماده توانایی جلوگیری از نفوذ آب به داخل سازه را دارد و به عنوان یک لایه آب‌بندی مؤثر عمل می‌کند. با استفاده از واتراستاپ PVC، امکان وقوع عوارض جدی ناشی از رطوبت مانند خرابی سازه، رشد قارچ و پوسیدگی را کاهش می‌دهد.



کاربردهای نوار واتراستاپ PVC

محصول واتراستاپ PVC به دلیل خواص آب‌بندی و مقاومت شیمیایی خود، در صنعت ساختمان کاربردهای متنوعی دارد. برخی از کاربردهای اصلی واتراستاپ عبارتند از:



ساختمان‌های زیرزمینی

واتراستاپ پی وی سی به عنوان یک لایه آب‌بندی بر روی دیوارها و سقف‌های زیرزمینی مورد استفاده قرار می‌گیرد. این ماده جلوی نفوذ آب به داخل ساختمان را می‌گیرد و از خرابی و رطوبت زیرزمین جلوگیری می‌کند.



تونل‌ها و سیستم‌های زیرزمینی

در ساخت واتراستاپ بر روی تونل‌ها و سیستم‌های زیرزمینی مانند متروها، پارکینگ‌ها و تأسیسات زیرزمینی، از واتراستاپ PVC استفاده می‌شود. این ماده با جلوگیری از نفوذ آب، امکان ساخت و حفظ فضای خشک و امن را فراهم می‌کند.



حوضچه‌های شنا و استخرها

نوار های واتراستاپ PVC در ساخت حوضچه‌های شنا و استخرها به عنوان یک لایه آب‌بندی مؤثر استفاده می‌شود. این ماده باعث می‌شود که آب درون حوضچه یا استخر به سازه اطراف نفوذ نکند و از نشت آب جلوگیری شود.



پشت بام‌ها و فضاهای مرطوب

واتراستاپ PVC به عنوان یک لایه آب‌بندی در پشت بام‌ها، سقف‌های مرطوب و فضاهایی که به طور مستقیم با عوامل آب و رطوبت در تماس هستند، استفاده می‌شود. این ماده جلوی نشت آب و رطوبت را می‌گیرد و از خرابی سازه و رشد قارچ جلوگیری می‌کند.



سیستم‌های رواناب و زبری‌دهی سطوح

محصولات واتراستاپ به عنوان یک واحد محافظ در سیستم‌های رواناب استفاده می‌شود. همچنین، در عملیات زبری‌دهی سطوح نیز به منظور ایجاد یک لایه آب‌بندی مؤثر، از واتراستاپ استفاده می‌شود.



مزایای استفاده از نوار واتراستاپ

در این بخش به مزایای استفاده از واتراستاپ  پی وی سی در ساختمان‌ها می‌پردازیم. این ماده به عنوان یک پوشش محافظ عالی عمل می‌کند و جلوگیری از نفوذ آب را به خوبی انجام می‌دهد. همچنین، واتراستاپ از جوشکاری سرد برخوردار است که باعث کاهش خطرات حاشیه‌نشینی و خرابی ممکن است. از دیگر مزایا می‌توان به نصب آسان و سرعت بالا در اجرا اشاره کرد.



روش‌های نصب آب بند کننده پی وی سی

در این بخش به روش‌های نصب واتراستاپ نواری پرداخته می‌شود. از جمله روش‌هی می‌توان به استفاده از چسب واتراستاپ، جوشکاری حرارتی، استفاده از بسترهای چسبنده و استفاده از پروفیل‌ها و آب‌بندهای مخصوص اشاره کرد. هر یک از این روش‌ها دارای مزایا و محدودیت‌های خود است و متناسب با نیازها و شرایط ساختمان، روش مناسبی برای نصب انتخاب می‌شود.



نگهداری و تعمیر واتراستاپ PVC

در این بخش به اهمیت نگهداری و تعمیر واتراستاپ پرداخته می‌شود. رعایت نکاتی مانند حفظ تمیزی سطح، جلوگیری از آسیب‌های مکانیکی، تعمیرات به موقع و آزمایش‌های کنترلی منظم می‌تواند عمر مفید واتراستاپ را افزایش دهد و به عملکرد بهتر آن کمک کند.



نتیجه‌گیری نوار آب بند

محصول واتراستاپ PVC به عنوان یک ماده موثر برای جلوگیری از نفوذ آب در ساختمان‌ها و سازه‌ها، اهمیت بالایی دارد. خواص فوق‌العاده این ماده شامل انعطاف پذیری، مقاومت شیمیایی و مقاومت در برابر نفوذ آب است. استفاده از نوار آب بندی در ساختمان‌های زیرزمینی، حوضچه‌های شنا، پشت بام‌ها و سیستم‌های رواناب می‌تواند به جلوگیری از خطرات ناشی از رطوبت و آب کمک کند.

با رعایت نکات نصب، نگهداری و تعمیر نوار PVC، می‌توان از عمر مفید بیشتری برخوردار شد و از عوارض جانبی ناشی از نفوذ آب در ساختمان‌ها جلوگیری کرد. در نهایت، استفاده از نوار واتراستاپ  بهبود کیفیت سازه‌ها و افزایش عمر مفید آن‌ها را تضمین می‌کند.



مقدمه‌ای بر نقش حیاتی واتراستاپ PVC در آب‌بندی سازه‌های بتنی

آب‌بندی سازه‌های بتنی همواره یکی از مهم‌ترین چالش‌های مهندسی عمران بوده است. وجود درزهای اجرایی، انبساطی و مناطقی که به دلیل توقف بتن‌ریزی یا تغییرات دمایی ایجاد می‌شود، همواره مسیرهایی بالقوه برای نفوذ آب و مایعات به داخل سازه را ایجاد می‌کنند. با توجه به اینکه سازه‌های آبی و زیرزمینی در معرض فشار هیدرواستاتیک بالا، سیکل‌های تر و خشک شدن و شرایط محیطی مهاجم قرار می‌گیرند، انتخاب متریال آب‌بندی مناسب امری ضروری است.
در این میان واتراستاپ PVC یکی از مؤثرترین، اقتصادی‌ترین و بادوام‌ترین ابزارهای آب‌بندی در صنعت ساخت‌وساز محسوب می‌شود. این محصول به دلیل ویژگی‌های مکانیکی، انعطاف‌پذیری بالا، مقاومت شیمیایی و امکان شکل‌دهی در مقاطع مختلف، در اکثر پروژه‌های آب‌رسانی، فاضلاب، سدسازی، تونل‌سازی و سازه‌های زیرزمین به کار می‌رود.

فصل اول: ماهیت و ساختار شیمیایی واتراستاپ PVC

واتراستاپ PVC از پلی وینیل کلراید، که یکی از پرکاربردترین پلیمرهای ترموپلاستیک دنیاست، ساخته می‌شود. ساختار شیمیایی PVC شامل زنجیره‌های بلند مولکولی با گروه‌های کلر است که همین وجود کلر خواصی همچون مقاومت شیمیایی بالا، پایداری در محیط‌های قلیایی و اسیدی، و مقاومت در برابر رشد باکتری‌ها و قارچ‌ها را ایجاد می‌کند.

1- ترکیبات اصلی تشکیل‌دهنده واتراستاپ PVC

مواد تشکیل‌دهنده واتراستاپ شامل موارد زیر است:

• رزین PVC به عنوان پایه اصلی

• پلاستی‌سایزرها برای افزایش انعطاف‌پذیری

• استابیلایزرهای حرارتی برای جلوگیری از تجزیه PVC هنگام حرارت

• روان‌کننده‌ها برای بهبود فرایند اکستروژن

• فیلرهای معدنی برای افزایش مقاومت سایشی

• رنگ‌دانه‌ها (معمولاً زرد، آبی یا مشکی)

این ترکیبات طی فرآیند اکستروژن در خطوط تولید پیشرفته به شکل نوارهای مختلف، از تخت تا حفره‌دار، کفی و دمبلی تولید می‌شوند.

فصل دوم: ویژگی‌ها و مزایای مکانیکی واتراستاپ PVC

واتراستاپ PVC مجموعه‌ای از ویژگی‌های فیزیکی مهم دارد که آن را برای استفاده در محیط‌ های پرتنش مناسب می‌کند:

1- انعطاف‌پذیری بالا

انعطاف مناسب باعث می‌شود واتراستاپ:

• در هنگام لرزش و نشست سازه دچار گسیختگی نشود

• در درزهای انبساطی و انقباضی عملکرد مناسبی داشته باشد

• امکان جوشکاری دقیق و شکل‌گیری مناسب در زوایا، تغییر مسیرها و گوشه‌ها را فراهم کند

2- مقاومت در برابر فشار هیدرواستاتیکی

واتراستاپ PVC می‌تواند در سازه‌هایی که زیر فشار آب بالا هستند مانند مخازن، استخرها و تصفیه‌خانه‌ها، عملکرد آب‌بندی مطمئن داشته باشد. میزان مقاومت به فشار تابعی از:

• عرض واتراستاپ

• حفره میانی

• ضخامت لبه‌ها

• نوع پروفیل (E, O, OM, EM)
  است.

3- مقاومت شیمیایی

به دلیل ساختار PVC، این محصول مقاومت بالایی در برابر:

• اسیدهای ضعیف

• بازهای ضعیف

• محلول‌های نمکی

• فاضلاب‌های خانگی

• آب دریا

دارد. اما قرارگیری در معرض حلال‌های آروماتیک یا سوخت‌ها نیازمند استفاده از واتراستاپ‌های TPV یا Rubber است.

4- مقاومت در برابر دما

واتراستاپ PVC در بازه دمایی حدود ۴۰- تا ۸۰ درجه سانتی‌گراد عملکرد پایدار دارد و این ویژگی برای پروژه‌های اقلیمی بسیار مهم است.

فصل سوم: انواع واتراستاپ PVC از نظر کارکرد و شکل پروفیل

واتراستاپ‌ها بسته به موقعیت درز و فشار وارده به چند گروه اصلی تقسیم می‌شوند:

۱. واتراستاپ‌های تیپ E (تخت)

کاربرد:

• درزهای اجرایی

• محل‌های فاقد جابجایی

• کف‌سازی‌ها
  این مدل مانعی ابتدایی در مقابل عبور آب در درزهای سرد ایجاد می‌کند.

۲. واتراستاپ‌های تیپ O (حفره‌دار)

کاربرد:

• درزهای انبساطی

• نقاط با جابجایی طولی و عرضی

• سازه‌های در معرض ترک‌خوردگی حرارتی
  حفره میانی این تیپ اجازه تغییر شکل بیشتری می‌دهد و در برابر فشار آب عملکرد بهتری دارد.

۳. واتراستاپ کفی

برای درزهای افقی و در مکان‌هایی که به دلیل وزن بتن، احتمال جابه‌جایی عمودی بالاست به کار می‌رود.

۴. واتراستاپ دمبلی (EM و OM)

در سازه‌هایی با فشار بالا و تنش زیاد به کار می‌رود. دمبلی‌ها با ایجاد پخشی بهتر تنش، آب‌بندی مطمئن‌تری ایجاد می‌کنند.

فصل چهارم: اصول طراحی واتراستاپ در پروژه‌های بتنی

انتخاب واتراستاپ مناسب باید بر اساس معیارهای زیر باشد:

۱- شدت فشار هیدرواستاتیکی

هرچه عمق آب یا ارتفاع ستون آب بیشتر باشد، عرض واتراستاپ باید بیشتر انتخاب شود.
معمولاً:

• فشار کم: عرض ۱۵ تا ۲۰ سانتی‌متر

• فشار متوسط: عرض ۲۴ تا ۳۰ سانتی‌متر

• فشار بالا: عرض ۳۰ تا ۴۰ سانتی‌متر

۲- موقعیت درز

• درز اجرایی → تیپ E

• درز انبساطی → تیپ O

• کف‌سازی‌ها → EF یا OF

• دیوارهای قائم → EM، OM یا حفره‌دار

۳- ضخامت بتن

عرض واتراستاپ باید حدود نصف تا دو سوم ضخامت مقطع بتنی باشد.

۴- نوع ملات و تراکم بتن

واتراستاپ باید طوری طراحی شود که در هنگام ویبراسیون جابه‌جا نشود. وجود دنده‌های لنگری روی بدنه واتراستاپ باعث قفل شدن بهتر آن در بتن می‌شود.

فصل پنجم: روش صحیح نصب واتراستاپ PVC

نصب واتراستاپ حساس‌ترین بخش کار است و در صورت نصب اشتباه حتی بهترین واتراستاپ‌ها هم کارآیی نخواهند داشت.

گام‌های نصب واتراستاپ در درزهای اجرایی

1. تثبیت واتراستاپ به آرماتورها با گیره مخصوص

2. اطمینان از قرارگیری دقیق در خط میانی درز

3. جلوگیری از پیچ‌خوردگی، موج‌دار شدن یا پارگی

4. استفاده از هویه ۴۰۰–۵۰۰ درجه برای جوش سر به سر

5. کنترل چشمی جوش برای اطمینان از عدم وجود حفره

روش نصب در درزهای انبساطی

• واتراستاپ باید آزادانه امکان تغییر شکل داشته باشد.

• دو سمت درز نباید با میلگردهای غیرضروری محدود شوند.

• ضخامت مناسب حفره میانی انتخاب شود.

اتصالات مهم در جوشکاری واتراستاپ

• جوش لب به لب

• جوش T

• جوش زاویه‌ای

• جوش صلیبی
  این اتصالات با هویه‌های مخصوص واتراستاپ انجام می‌شود.

فصل ششم: خطاهای رایج در اجرای واتراستاپ و راهکارها

1. دوخت نامناسب یا جوشکاری ناقص

راه‌حل: استفاده از هویه مناسب و انجام دوباره تست کشش در محل جوش.

2. جابه‌جایی واتراستاپ هنگام بتن‌ریزی

راه‌حل:

• بستن گیره‌های کافی

• استفاده از میزبان موقت

• کاهش ارتفاع ریزش بتن

3. برخورد ویبراتور با واتراستاپ

این کار باعث پاره شدن یا تعویج آن می‌شود.
راه‌حل: ویبراسیون کنترل‌شده با هدایت اپراتور حرفه‌ای.

4. استفاده از واتراستاپ نامتناسب با فشار آب

راه‌حل: انتخاب محصول با ابعاد، ضخامت و تیپ مناسب طراحی.

فصل هفتم: مقایسه واتراستاپ PVC با انواع واتراستاپ‌های دیگر

۱- واتراستاپ PVC vs واتراستاپ Rubber

۲- واتراستاپ PVC vs واتراستاپ بنتونیتی

• بنتونیت برای درزهای استاتیکی

• PVC برای فشار زیاد و درزهای انبساطی

• PVC دوام بالاتر در آب‌های آلوده دارد

۳- واتراستاپ PVC vs واتراستاپ هیدروفیلیک

• واتراستاپ‌های هیدروفیلیک فقط برای درزهای سرد و فشار کم مناسب هستند

• در تماس زیاد با آب ممکن است بیش از حد متورم شوند

فصل هشتم: کنترل کیفیت (QC) واتراستاپ PVC

واتراستاپ با کیفیت باید در آزمایشگاه تست شود:

۱- تست کشش (Tensile Strength)

بر اساس استاندارد ASTM D638 مقاومت کششی باید در محدوده ۱۲–۱۵ مگاپاسکال باشد.

۲- تست ازدیاد طول (Elongation)

واتراستاپ مرغوب باید حداقل ۲۵۰–۳۰۰ درصد ازدیاد طول داشته باشد.

۳- تست سختی Shore A

معمولاً بین ۷۰–۸۰ است.

۴- تست مقاومت حرارتی

نمونه نباید در دمای ۷۰ درجه تغییر شکل غیرعادی داشته باشد.

۵- تست مقاومت شیمیایی

۶- کنترل ابعاد و هندسه پروفیل

فصل نهم: لزوم نگهداری و بازرسی دوره‌ای واتراستاپ

واتراستاپ پس از نصب، نیازمند بازرسی‌هایی در مراحل مختلف است:

• بازرسی قبل از بتن‌ریزی

• بازرسی پس از بتن‌ریزی اولیه

• بازرسی نهایی پس از آب‌گیری مخزن

در پروژه‌های بزرگ، تست‌های آب‌بندی (Water Tightness Test) نیز ضروری است.

فصل دهم: نقش واتراستاپ PVC در سازه‌های خاص

۱- سدها

واتراستاپ‌ها در سازه‌های سدسازی نقش اساسی در کنترل نفوذ آب دارند و اغلب از تیپ‌های دمبلی سنگین استفاده می‌شود.

۲- سازه‌های مترو و تونل

به دلیل فشار جانبی بالا، واتراستاپ‌های حفره‌دار و سنگین پیشنهاد می‌شوند.

۳- تصفیه‌خانه‌ها و مخازن نگه‌داری مواد شیمیایی

این سازه‌ها اغلب با آب‌های اسیدی یا قلیایی در تماس‌اند. لازم است از واتراستاپ PVC استاندارد و با مقاومت شیمیایی مناسب استفاده شود.

۴- استخرها و پارک‌های آبی

در استخرهای خانگی و صنعتی، واتراستاپ PVC به دلیل سهولت نصب و امکان اتصال مناسب، بهترین گزینه محسوب می‌شود.

*

واتراستاپ PVC یکی از مهم‌ترین ابزارهای آب‌بندی سازه‌های بتنی است که با توجه به ویژگی‌های فنی مانند انعطاف‌پذیری، مقاومت شیمیایی، پایداری حرارتی، طول عمر بالا و قابلیت جوشکاری، جایگزینی مناسب برای بسیاری از سیستم‌های سنتی و حتی مدرن آب‌بندی محسوب می‌شود.
انتخاب صحیح تیپ، نصب استاندارد، کنترل کیفیت مناسب و رعایت الزامات طراحی، از عوامل اصلی موفقیت سیستم آب‌بندی در پروژه‌ها هستند. استفاده از واتراستاپ مناسب در نهایت باعث افزایش عمر سازه، کاهش هزینه‌های تعمیراتی و جلوگیری از خسارات سنگین ناشی از نفوذ آب خواهد شد.

معیارهای انتخاب واتراستاپ بر اساس نوع سازه

انتخاب سیستم آب‌بندی مناسب تنها به خرید یک محصول باکیفیت محدود نمی‌شود. در بسیاری از پروژه‌ها مشاهده شده است که با وجود استفاده از متریال مرغوب، به دلیل انتخاب نادرست نوع آب‌بند، عملکرد مورد انتظار حاصل نشده است. به همین دلیل مهندسان طراح باید پیش از تعیین مشخصات فنی، شرایط بهره‌برداری سازه، فشار هیدرواستاتیکی، میزان حرکت درزها، شرایط محیطی و طول عمر مورد انتظار پروژه را به دقت بررسی کنند.

در سازه‌هایی مانند مخازن ذخیره آب، استخرها، تصفیه‌خانه‌ها، تونل‌ها، سدها و فونداسیون‌های زیرزمینی، شرایط عملکردی تفاوت‌های قابل توجهی با یکدیگر دارند. بنابراین انتخاب واتراستاپ باید متناسب با نوع درز و شرایط بهره‌برداری انجام شود.

مهم‌ترین پارامترهای مؤثر در انتخاب عبارت‌اند از:

• نوع درز (اجرایی یا انبساطی)
• ضخامت عضو بتنی
• فشار آب مثبت و منفی
• میزان جابه‌جایی احتمالی درز
• شرایط شیمیایی محیط
• دمای بهره‌برداری
• روش اجرا و امکان نصب
• الزامات نگهداری و تعمیرات آینده

در پروژه‌های بزرگ عمرانی، انتخاب نادرست سیستم آب‌بندی می‌تواند هزینه‌های سنگین تعمیر، توقف بهره‌برداری و حتی تخریب بخشی از سازه را به همراه داشته باشد.

تفاوت عملکرد درزهای اجرایی و انبساطی

یکی از موضوعات بسیار مهم در طراحی سیستم آب‌بندی، شناخت صحیح نوع درز است. درزهای اجرایی معمولاً به دلیل توقف عملیات بتن‌ریزی ایجاد می‌شوند. در این حالت انتظار حرکت قابل توجهی در محل اتصال وجود ندارد و هدف اصلی جلوگیری از عبور آب از ناحیه اتصال دو مرحله بتن‌ریزی است.

در مقابل، درزهای انبساطی برای کنترل حرکات ناشی از تغییرات دما، جمع‌شدگی، خزش و نشست طراحی می‌شوند. این درزها ممکن است در طول عمر سازه تحت تغییر شکل‌های مکرر قرار گیرند. به همین علت سیستم آب‌بندی مورد استفاده باید توانایی جذب این حرکات را داشته باشد.

الزامات آب‌بندی درزهای اجرایی

در درزهای اجرایی تمرکز اصلی بر ایجاد یک مانع پیوسته در برابر نفوذ آب است. در چنین شرایطی معمولاً از مقاطع میانی یا آب‌بندهای هیدروفیلی استفاده می‌شود. رعایت کیفیت بتن اطراف محل نصب، تراکم مناسب و جلوگیری از ایجاد حفرات از اهمیت ویژه‌ای برخوردار است.

الزامات آب‌بندی درزهای انبساطی

در این نوع درزها علاوه بر آب‌بندی، قابلیت تغییر شکل نیز اهمیت دارد. طراحی باید به گونه‌ای انجام شود که محصول انتخابی بتواند حرکت‌های طولی، عرضی و برشی احتمالی را تحمل کند. در سازه‌های بزرگ مانند مخازن حجیم و تصفیه‌خانه‌ها این موضوع نقش تعیین‌کننده‌ای در دوام سیستم آب‌بندی دارد.

نقش کیفیت بتن در عملکرد سیستم آب‌بندی

حتی بهترین واتراستاپ نیز نمی‌تواند ضعف‌های اجرایی بتن را جبران کند. بسیاری از نشتی‌های مشاهده شده در پروژه‌ها ناشی از کرموشدگی، تراکم ناکافی یا عدم رعایت نسبت آب به سیمان هستند.

برای دستیابی به عملکرد مطلوب لازم است:

• بتن از کارایی مناسب برخوردار باشد.
• ویبره به صورت اصولی انجام شود.
• اطراف محل نصب کاملاً متراکم گردد.
• از ایجاد حفرات و فضاهای خالی جلوگیری شود.
• پوشش کافی بتن در اطراف نوار آب‌بند تأمین گردد.

هرگونه نقص در این بخش‌ها می‌تواند مسیر عبور آب را ایجاد کرده و عملکرد کل سیستم را تحت تأثیر قرار دهد.

خطاهای رایج در نصب واتراستاپ

بخش قابل توجهی از مشکلات آب‌بندی سازه‌های بتنی ناشی از اشتباهات اجرایی است. بسیاری از این خطاها در مراحل اولیه پروژه رخ می‌دهند اما آثار آن‌ها سال‌ها بعد نمایان می‌شود.

جانمایی نادرست در مقطع بتن

محل قرارگیری باید دقیقاً مطابق نقشه‌های اجرایی باشد. جابه‌جایی چند سانتی‌متری در برخی پروژه‌ها می‌تواند باعث کاهش شدید راندمان آب‌بندی شود.

آسیب‌دیدگی حین بتن‌ریزی

برخورد تجهیزات، سقوط مصالح یا ویبره نامناسب ممکن است موجب پارگی یا تغییر شکل موضعی شود. هرگونه آسیب فیزیکی باید پیش از ادامه عملیات ترمیم گردد.

اتصال غیراستاندارد

در محل‌های اتصال، پیوستگی کامل ضروری است. ضعف در جوشکاری یا عدم رعایت دستورالعمل‌های اتصال می‌تواند به ایجاد مسیر نفوذ آب منجر شود.

عدم تثبیت مناسب

اگر قطعه در هنگام بتن‌ریزی جابه‌جا شود، موقعیت طراحی شده از بین می‌رود. استفاده از بست‌ها و نگهدارنده‌های استاندارد اهمیت زیادی دارد.

بررسی عملکرد در شرایط فشار هیدرواستاتیکی بالا

در سازه‌هایی که در تماس مستقیم با آب قرار دارند، فشار هیدرواستاتیکی یکی از عوامل اصلی طراحی محسوب می‌شود. هرچه عمق آب بیشتر باشد، نیروی وارد بر درزها نیز افزایش پیدا می‌کند.

مخازن ذخیره آب شهری، سدها، کانال‌های انتقال، حوضچه‌های تصفیه و سازه‌های دریایی نمونه‌هایی از این شرایط هستند. در چنین پروژه‌هایی باید علاوه بر انتخاب صحیح نوع واتراستاپ، جزئیات اجرایی با دقت بسیار بالا کنترل شوند.

وجود فشار دائمی آب موجب می‌شود کوچک‌ترین نقص اجرایی به سرعت به مسیر نشتی تبدیل شود. به همین دلیل در پروژه‌های حساس معمولاً کنترل کیفیت چندمرحله‌ای برای نصب سیستم آب‌بندی در نظر گرفته می‌شود.

مقاومت شیمیایی و اهمیت آن در پروژه‌های صنعتی

بسیاری از سازه‌های بتنی تنها در معرض آب معمولی قرار ندارند. در صنایع نفت، گاز، پتروشیمی، معادن، نیروگاه‌ها و واحدهای تصفیه فاضلاب، محیط بهره‌برداری می‌تواند حاوی مواد شیمیایی خورنده باشد.

در چنین شرایطی انتخاب محصول صرفاً بر اساس قیمت یا ابعاد امکان‌پذیر نیست. مقاومت در برابر عوامل زیر باید بررسی شود:

• اسیدها
• قلیاها
• نمک‌ها
• سولفات‌ها
• مواد نفتی
• فاضلاب صنعتی

در صورت عدم توجه به این موضوع، فرسایش تدریجی سیستم آب‌بندی می‌تواند هزینه‌های تعمیرات سنگینی را به پروژه تحمیل کند.

اهمیت کنترل کیفیت در زمان اجرا

هیچ سیستم آب‌بندی بدون کنترل کیفیت مناسب موفق نخواهد بود. در پروژه‌های حرفه‌ای معمولاً فرآیند کنترل کیفیت از زمان ورود مصالح به کارگاه آغاز می‌شود.

کنترل ابعادی

عرض، ضخامت و شکل مقطع باید با مشخصات طراحی مطابقت داشته باشد. انحراف ابعادی ممکن است بر عملکرد نهایی تأثیر بگذارد.

بررسی سلامت ظاهری

سطح محصول باید فاقد ترک، پارگی، بریدگی یا تغییر شکل غیرعادی باشد.

کنترل اتصالات

تمام نقاط اتصال باید از نظر پیوستگی و استحکام مورد ارزیابی قرار گیرند.

کنترل موقعیت نصب

پس از تثبیت در قالب‌بندی، موقعیت نهایی باید پیش از بتن‌ریزی مجدداً بازبینی شود.

واتراستاپ PVC در استخرها و مخازن بتنی

استخرها و مخازن از رایج‌ترین سازه‌هایی هستند که به سیستم‌های آب‌بندی مطمئن نیاز دارند. در این پروژه‌ها کوچک‌ترین نشتی می‌تواند باعث کاهش کارایی، افزایش هزینه‌های بهره‌برداری و آسیب به سازه شود.

در طراحی این سازه‌ها معمولاً موارد زیر مورد توجه قرار می‌گیرد:

• درز کف به دیوار
• درزهای اجرایی دیوارها
• محل عبور تأسیسات
• نقاط تغییر ضخامت
• درزهای انبساطی احتمالی

انتخاب صحیح جزئیات اجرایی در این نواحی نقش مستقیمی در موفقیت عملیات آب‌بندی خواهد داشت.

کاربرد در تونل‌ها و سازه‌های زیرزمینی

سازه‌های زیرزمینی همواره در معرض رطوبت خاک و آب‌های زیرسطحی قرار دارند. نفوذ آب در تونل‌ها علاوه بر مشکلات بهره‌برداری می‌تواند موجب کاهش دوام سازه شود.

در پروژه‌های تونل‌سازی، ایستگاه‌های مترو، پارکینگ‌های زیرزمینی و دیوارهای حائل، سیستم آب‌بندی باید بتواند در برابر فشار دائمی آب زیرزمینی مقاومت کند.

در این سازه‌ها معمولاً ترکیبی از روش‌های مختلف آب‌بندی به کار گرفته می‌شود تا سطح ایمنی پروژه افزایش یابد.

ارتباط واتراستاپ با سایر سیستم‌های آب‌بندی

یکی از اشتباهات رایج این است که تصور شود تنها یک روش آب‌بندی برای کل سازه کافی است. در واقع پروژه‌های حرفه‌ای معمولاً از چندین سیستم مکمل استفاده می‌کنند.

این سیستم‌ها می‌توانند شامل موارد زیر باشند:

• افزودنی‌های کریستال‌ساز
• پوشش‌های آب‌بند سطحی
• چسب‌های آب‌بندی
• ماستیک‌های درزگیر
• ژل‌های تزریقی
• نوارهای هیدروفیلی

ترکیب صحیح این روش‌ها می‌تواند سطح اطمینان سازه را به شکل قابل توجهی افزایش دهد.

ملاحظات طراحی در مناطق با تغییرات دمایی شدید

تغییرات دما باعث انبساط و انقباض بتن می‌شود. در مناطق گرمسیری یا سردسیر، این تغییرات می‌تواند قابل توجه باشد و فشار مضاعفی به درزها وارد کند.

در چنین شرایطی باید موارد زیر در طراحی مدنظر قرار گیرد:

• پیش‌بینی میزان حرکت درز
• انتخاب مقطع مناسب
• لحاظ نمودن ضریب انبساط مصالح
• جلوگیری از تمرکز تنش در نقاط بحرانی

سازه‌هایی که این ملاحظات را نادیده می‌گیرند معمولاً در سال‌های ابتدایی بهره‌برداری با مشکلات آب‌بندی مواجه می‌شوند.

ارزیابی اقتصادی در انتخاب سیستم آب‌بندی

هزینه اولیه تنها بخشی از هزینه واقعی یک پروژه است. بسیاری از کارفرمایان حرفه‌ای امروزه بر مبنای هزینه چرخه عمر تصمیم‌گیری می‌کنند.

یک سیستم ارزان اما کم‌دوام ممکن است در کوتاه‌مدت مقرون‌به‌صرفه به نظر برسد، اما هزینه‌های تعمیر، توقف بهره‌برداری و بازسازی را در آینده افزایش دهد.

بنابراین هنگام انتخاب باید عوامل زیر به صورت همزمان بررسی شوند:

• هزینه خرید
• هزینه اجرا
• دوام مورد انتظار
• هزینه نگهداری
• هزینه تعمیرات احتمالی
• ریسک‌های بهره‌برداری

این رویکرد باعث می‌شود تصمیم‌گیری فنی و اقتصادی به شکل متوازن انجام شود.

نشانه‌های ضعف سیستم آب‌بندی در سازه‌های بتنی

برخی علائم می‌توانند نشان‌دهنده وجود مشکل در درزهای سازه باشند. شناسایی زودهنگام این نشانه‌ها از گسترش آسیب جلوگیری می‌کند.

رطوبت موضعی

مشاهده لکه‌های مرطوب در نزدیکی درزها معمولاً اولین هشدار محسوب می‌شود.

شوره‌زدگی

خروج املاح محلول همراه با آب می‌تواند نشانه وجود مسیر نفوذ باشد.

چکه کردن آب

در شرایط پیشرفته‌تر، نشت به صورت قطرات یا جریان پیوسته ظاهر می‌شود.

خوردگی تجهیزات

نفوذ رطوبت به مرور زمان موجب آسیب به تجهیزات فلزی و آرماتورها خواهد شد.

آینده فناوری‌های آب‌بندی در سازه‌های بتنی

صنعت ساخت‌وساز در سال‌های اخیر شاهد پیشرفت‌های چشمگیری در حوزه مواد پلیمری و فناوری‌های آب‌بندی بوده است. توسعه مواد با مقاومت شیمیایی بالاتر، افزایش طول عمر، بهبود انعطاف‌پذیری و کاهش زمان اجرا از مهم‌ترین روندهای این حوزه محسوب می‌شوند.

همچنین استفاده از روش‌های کنترل کیفیت دیجیتال، مدل‌سازی اطلاعات ساختمان و شبیه‌سازی عملکرد درزها قبل از اجرا، دقت طراحی و اجرای سیستم‌های آب‌بندی را به میزان قابل توجهی افزایش داده است.

نکته نهایی

در سازه‌های بتنی در معرض آب، طراحی و اجرای صحیح سیستم آب‌بندی یکی از مهم‌ترین عوامل تضمین دوام و عملکرد بلندمدت پروژه محسوب می‌شود. انتخاب مناسب واتراستاپ PVC باید بر اساس نوع سازه، شرایط محیطی، فشار آب، نوع درز و الزامات بهره‌برداری انجام گیرد. علاوه بر انتخاب محصول مناسب، کیفیت بتن، دقت نصب، کنترل اتصالات و اجرای صحیح جزئیات نقش تعیین‌کننده‌ای در موفقیت نهایی پروژه دارند. به همین دلیل مهندسان و کارفرمایان حرفه‌ای همواره واتراستاپ را به عنوان یکی از اجزای کلیدی در استراتژی آب‌بندی سازه‌های بتنی در نظر می‌گیرند و برای طراحی و اجرای آن بالاترین سطح دقت فنی را به کار می‌گیرند.
