مقاوم سازی به روش FRP

مقاوم سازی به روش FRP – انواع روش های مقاوم سازی سازه های بتنی

مقاوم سازی بتنی با روش های متفاوتی از جمله مقاوم سازی به روش FRP صورت می گیرد که با توجه به نظر مهندس طراح می توان هر کدام از روش های مقاوم سازی بتن را انتخاب کرد، مهندس طراح با توجه به میزان بودجه در نظر گرفته شده برای مقاوم سازی سازه های بتنی، یکی از روش های مقاوم سازی و تقویت سازه را بر می گزیند، از جمله روش های مقاوم سازی ساختمان بتنی یا مقاوم سازی سازه بتنی می توان به موارد زیر اشاره داشت :

• استفاده از الیاف FRP
• مقاوم سازی سازه بتنی با استفاده از تعمیر سطوح
• بهره گیری از ژاکت بتنی و ژاکت فلزی
• اضافه کردن المان های بسیار مهم و بارگیر مانند دیوار های برشی
• استفاده از سیستم جداساز لرزه ایی و …

مقاوم سازی FRP چیست؟

ساده ترین روش مقاوم سازی ساختمان‌های بنایی غیر مسلح به وسیله FRP که توسط محققین بسیاری مورد بررسی قرار گرفته است پوشاندن تمام المان‌های دیوار توسط یک یا چند لایه از مواد FRP می‌باشد. مطالعات نشان داده است که این روش می‌تواند بر روی یک و یا  دو سطح دیوار بدون هیج گونه تأثیر خارج از صفحه انجام گیرد.

همچنین این امکان وجود دارد تابا استفاده از نوارهای FRP در الگوی X شکل به تاثیرات مشابهی دست یافت. هر دو این سیستم‌ها مقاومت و سختی داخل صفحه را بالا می‌برند و هم چنین رفتار خارج از صفحه را بهبود می‌بخشند. ورق‌های FRP که به وسیله یک پوشش اپوکسی به دیوار متصل می‌شوند، مواد بنایی را به یک دیگر متصل می‌نمایند و به پخش تدریجی ترک کمک می‌نمایند.

در یک سازه ساختمان‌های بنایی غیر مسلح عادی، اتلاف انرژی از طریق تکان و لغزش در طول ترک‌های اولیه انجام می‌گیرد. پوشش FRP از این رفتار جلوگیری می‌کند و رها شدن اتصالات FRP مهمترین وسیله این اتلاف انرژی می‌باشد. این رفتار می‌تواند منجر به گسیختگی شکننده تر از حالت عادی شود. اما بهتر است که در هنگام ساخت سازه های بنایی آن ها را مسلح کنیم، منظور از مسلح کردن سازه های بنایی کاشت میلگرد و گذاشتن کلاف های افقی و قائم در قسمت های خاص سازه بنایی مانند دیوار ها می باشد

مزایای مقاوم سازی از روش FRP

از مهم ترین مزایای مقاوم سازی سازه های بتنی با استفاده از روش FRP  نسبت به سایر روش های مقاوم سازی به شرح زیر هستند :

1. مقاوم سازی سازه های بتنی با استفاده از FRP بسیار سریع تر از سایر روش های مقاوم سازی می باشد و در زمان صرفه جویی خواهد کرد.
2. مقاوم سازی سازه های بتنی با استفاده از روش FRP نیاز به تخریب بخش هایی از سازه در مقایسه با سایر روش های مقاوم سازی ندارد بنابراین تا حدی راحت تر از بقیه روش های می باشد.
3. پس از اجرای مقاوم سازی سازه های بتنی با استفاده از FRP ، نیاز به بازسازی بخش هایی از سازه در مقایسه با سایر روش های مقاوم سازی ندارد.
4. مقاوم سازی سازه های بتنی با استفاده از FRP در بیشتر موارد ارزان تر و مقرون به صرفه تر از سایر روش های مقاوم سازی است.
5. مقاوم سازی سازه های بتنی با استفاده از FRP به مرور زمان دچار خوردگی نمی شود. ( در مقایسه با بعضی روش های مقاوم سازی سنتی مانند ژاکت فولادی)
6. مقاوم سازی سازه های بتنی با استفاده از FRP در مجاورت مصالح ساختمانی (مانند گچ و خاک) دچار خوردگی نمی شود ( در مقایسه با برخی روش های مقاوم سازی سنتی مانند ژاکت فولادی ) .
7. مقاوم سازی سازه های بتنی با استفاده از FRP مبتنی بر فن آوری های نوین است ( در مقایسه با سایر روش های مقاوم سازی سنتی ) و بنابراین روش های مقاوم سازی سازه های بتنی با استفاده از FRP هرروز در حال تکامل و پیشرفت می باشد .


   با ما بخوانید : مقاوم سازی سازه برابر زلزله

8. مقاوم سازی سازه های بتنی با استفاده از FRP دارای کد ها و آیین نامه های خاص برای مقاوم سازی با FRP می باشد در حالی که بیشتر روش های مقاوم سازی سنتی مبتنی آیین نامه های عمومی هستند ( مانند مقاوم سازی به روش ژاکت بتنی و مقاوم سازی به روش ژاکت فولادی ).
9. برای کنترل کیفیت مقاوم سازی سازه های بتنی با استفاده از FRP روش های مشخصی مانند تست Pull Off وجود دارد که برای اطمینان از عملکرد صحیح سیستم مقاوم سازی با FRP باید پس از اجرای عملیات مقاوم سازی با FRP انجام شود.
10. اجرای عملیات مقاوم سازی با این روش نیاز به تجهیزات خاصی در مقایسه با سایر روش های مقاوم سازی ندارد.
11. اجرای عملیات مقاوم سازی با FRP نیاز به افراد مختلف با مهارت های متعدد در مقایسه با سایر روش های مقاوم سازی ندارد.
12. مقاومت کششی بالای الیاف FRP که یک مزیت مهم برای مقاوم سازی بتن محسوب می شود.
13. ضخامت کم لایه های FRP ( در حد میلی‌متر)، باعث می‌گردد تا استفاده از آن ها در مقاوم سازی سازه، اضافه فضا نداشته باشد.
14. وزن مصالح FRP بسیار ناچیز است که یکی از اهداف تقویت و مقاوم سازی سازه می باشد.
15. بی سویی الکترومغناطیسی مصالح FRP ، که می تواند در سازه های خاص مورد استفاده برای تصویربرداری مغناطیسی مهم باشد.

چند نکته در مورد روش FRP

با توجه به معایب استفاده از سایر روش های مقاوم سازی سازه بتنی، مانند بازدهی کم و یا نیاز به امکانات و فن‌آوری خاص، امروزه روش‌های مقاوم سازی ساختمان با استفاده از کامپوزیت توسعه روزافزون پیدا کرده است. محدودیت استفاده و کاربرد کامپوزیت در مهندسی ساختمان به قیمت بالای آن‌ها برمی‌گردد. البته هزینه و قیمت آن‌ها به‌تدریج رو به کاهش می‌باشد و به‌ این ‌ترتیب استفاده از آن‌ها بیشتر و بیشتر خواهد شد. استفاده از FRP در زمینه مقاوم سازی ، هر چند که هزینه بالایی در بردارد، اما با توجه به هزینه اجرای کم و نیز سایر مزایای FRP، در کل به‌صرفه‌ترین و مؤثرترین راه مقاوم سازی سازه‌های بتنی امروزه به شمار می ‌رود.

استفاده از کامپوزیت های با زمینه پلیمری FRP در مقاوم سازی و بهسازی سازه ها و به طور کلی مقاوم سازی با FRP در طراحی سازه های بتن آرمه طی سالیان اخیر از رشد قابل توجهی برخوردار بوده است که دلیل اصلی آن نیاز به افزایش عمر بهره برداری و ارتقای اساسی زیر ساخت ها در تمامی نقاط دنیا می باشد. از ویژگی های اصلی کامپوزیت های پلیمری می توان مقاومت مناسب در برابر خوردگی، سادگی اجرا در محل نصب و سبکی آن ها را برشمرد .

عامل دیگر در گسترش کاربری مصالح FRP کاهش قیمت این مصالح می باشد. شاید یک دهه قبل استفاده از کامپوزیت های FRP روشی لوکس و گران قیمت به نظر می ‌رسید ولی اکنون قیمت این مصالح به مراتب تنزل نموده است و مقاوم سازی با FRP علاوه بر همه ی فوایدی که دارد اقتصاد پروژه را نیز بهینه می کند.

مقدمه‌ای بر ضرورت مقاوم‌سازی سازه‌ها

افزایش عمر مفید سازه‌ها و رسیدن به سطح عملکرد قابل قبول تحت بارهای ثقلی، محیطی و به‌ویژه لرزه‌ای، از دغدغه‌های اصلی مهندسان سازه در دهه‌های اخیر بوده است. با توجه به افزایش عمر بسیاری از ساختمان‌های موجود، تغییر کاربری، ضوابط جدید آیین‌نامه‌ای، و قرارگیری کشورهایی همچون ایران بر کمربند زلزله، نیاز به مقاوم‌سازی و بهسازی لرزه‌ای سازه‌ها بیش از پیش اهمیت دارد. سازه‌های بتنی که بخش اعظم ساختمان‌های موجود را تشکیل می‌دهند به‌دلایل مختلفی نیازمند تقویت و بهبود عملکرد هستند؛ عواملی مانند:

• کیفیت پایین بتن در ساختمان‌های قدیمی

• نبود آرماتورگذاری صحیح مطابق آیین‌نامه‌های جدید

• ضعف در عملکرد برشی ستون‌ها و تیرها

• آسیب‌دیدگی ناشی از خوردگی، رطوبت یا بارگذاری بیش از حد

• تغییر در مشخصات سازه هنگام تغییر کاربری

در چنین شرایطی انتخاب روش مناسب مقاوم‌سازی اهمیت فراوانی دارد. در کنار روش‌های سنتی مانند ژاکت فولادی و ژاکت بتنی، استفاده از کامپوزیت‌های پلیمری مسلح به الیاف (FRP)، به دلیل وزن کم، سرعت اجرای بالا و ظرفیت تقویتی زیاد، جایگاه بسیار ویژه‌ای پیدا کرده است.

توضیح تخصصی درباره FRP و مکانیزم عملکرد آن در سازه‌های بتنی

FRP چیست و از چه اجزایی تشکیل می‌شود؟

FRP یا Fiber Reinforced Polymer یک کامپوزیت مهندسی‌شده است که از دو بخش اصلی تشکیل می‌شود:

1. الیاف (Fiber)
   الیاف نقش اصلی در تأمین مقاومت کششی را بر عهده دارند. رایج‌ترین نوع الیاف در مقاوم‌سازی عبارت‌اند از:

   • الیاف کربن (CFRP) با مقاومت کششی بسیار بالا

   • الیاف شیشه (GFRP) با قیمت مناسب و وزن کم

   • الیاف آرامید (AFRP) با مقاومت در برابر ضربه

   • الیاف بازالت (BFRP) به‌صرفه و مقاوم در برابر حرارت

2. رزین یا ماتریس پلیمری (Polymer Matrix)
   وظیفه اتصال الیاف به سطح سازه و توزیع تنش در میان آن‌ها را برعهده دارد. معمولاً از رزین‌های اپوکسی استفاده می‌شود.

این سیستم در نهایت به صورت ورق، پارچه و یا لمینت تولید شده و به کمک چسب اپوکسی یا رزین مخصوص روی سطح عضو بتنی نصب می‌شود.

رفتار سازه‌ای FRP هنگام اعمال بار

FRP برخلاف فولاد دارای رفتار خطی تا لحظه شکست بوده و نقطه تسلیم ندارد. در نتیجه ممکن است شکست آن شکننده و ناگهانی باشد. همین موضوع باعث می‌شود که طراحی FRP باید با در نظر گرفتن محدودیت کرنش، ضریب کاهش مقاومت، و کنترل گسیختگی اتصال صورت گیرد.

مهم‌ترین مکانیزم‌های عملکرد FRP در سازه عبارت‌اند از:

۱. افزایش مقاومت خمشی تیرها

نصب ورق‌های CFRP در زیر تیر بتنی باعث افزایش ظرفیت خمشی، کاهش عرض ترک‌ها و بهبود سختی عضو می‌شود. در تیرهای دارای ضعف در کشش، FRP جایگزین مناسبی برای افزایش سطح مقطع فولاد tensile محسوب می‌شود.

۲. افزایش مقاومت برشی تیرها

اعمال الیاف FRP به صورت U-Wrap یا Side-Wrap در جان تیر، ظرفیت برشی را به طور چشمگیری افزایش داده و از تشکیل ترک‌های مورب جلوگیری می‌کند.

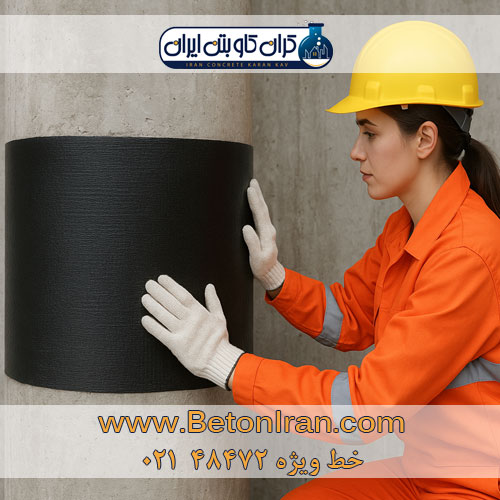

۳. مقاوم‌سازی ستون‌ها

در ستون‌های ضعیف:

• FRP موجب محصورسازی بتن

• افزایش مقاومت فشاری

• افزایش شکل‌پذیری و جذب انرژی

می‌شود. به ویژه در مناطق لرزه‌خیز، محصورسازی ستون با FRP در بهبود عملکرد لرزه‌ای اهمیت زیادی دارد.

۴. افزایش مقاومت دیوارها و دال‌ها

در دیوارهای برشی، FRP به افزایش مقاومت برشی، برون‌صفحه‌ای و درون‌صفحه‌ای کمک می‌کند.

۵. کنترل گسیختگی و بهبود رفتار چرخه‌ای

FRP با ایجاد فشار جانبی (در حالت محصورسازی ستون‌ها) ظرفیت اتلاف انرژی را افزایش می‌دهد، هرچند رفتار کلی همچنان شکننده‌تر از فولاد باقی می‌ماند.

آیین‌نامه‌ها و استانداردهای مربوط به مقاوم‌سازی FRP

مقاوم‌سازی با FRP دارای آیین‌نامه‌های اختصاصی است که مهم‌ترین آن‌ها عبارت‌اند از:

• ACI 440.2R
  دستورالعمل جامع طراحی و نصب FRP در سازه‌های بتنی

• ACI 440.7R
  دستورالعمل طراحی سیستم‌های مکانیکی اتصال FRP

• ACI 562
  آیین‌نامه مرمت و بهسازی سازه‌ها

• FIB Bulletin 14
  توصیه‌نامه اروپایی برای کامپوزیت‌های FRP

• CSA-S806
  استاندارد کانادا برای طراحی سازه‌های تقویت‌شده با FRP

مزیت مهم FRP نسبت به روش‌های سنتی این است که دیزاین آن مستقل و تخصصی بوده و آیین‌نامه‌ها به طور ویژه مکانیزم‌های شکست، طول مهاری، ضرایب کاهش و ضوابط نصب را بررسی کرده‌اند.

روش‌های نصب و مقاوم سازی به روش FRP در پروژه‌های مقاوم‌سازی

۱. روش Wet Lay-Up (اجرا در محل)

در این روش پارچه FRP در محل با رزین اشباع شده و روی سطح عضو نصب می‌شود. این روش رایج‌ترین تکنیک است و از انعطاف‌پذیری زیادی برخوردار است.

2. نصب ورق‌های پیش‌ساخته (Pre-Cured Laminates)

ورق‌های CFRP آماده با ضخامت 1 تا 3 میلی‌متر تولید می‌شوند. این روش کیفیت بالاتری دارد و مقاومت نهایی بیشتر است.

3. روش Near Surface Mounted (NSM)

در این روش شیارهایی روی بتن ایجاد شده و میلگرد یا لمینت FRP در داخل آن قرار می‌گیرد و با رزین مهار می‌شود.
مزایا:

• عملکرد خمشی بسیار مطلوب

• کاهش احتمال جداشدگی (Debonding)

دلایل اصلی جداشدگی FRP و راهکارهای جلوگیری از آن

یکی از مهم‌ترین حالت‌های شکست FRP، جداشدگی آن از سطح بتن است. دلایل این پدیده:

• ضعف چسبندگی اپوکسی

• آماده‌سازی ناکافی سطح

• وجود ترک‌های پیش‌رفته

• سطح ناهموار یا آلوده

• پیری یا کیفیت پایین بتن

• اعمال کرنش بیش از حد مجاز در FRP

راهکارها:

• اجرای تست Pull-Off قبل از نصب

• استفاده از پرایمر و اشباع‌کننده مناسب

• صاف‌سازی سطح و پر کردن ترک‌ها

• رعایت طول مهاری مورد نیاز

• عدم اعمال FRP روی گوشه‌های تیز (رادیوس حداقل 20mm)

کاربردهای رایج مقاوم سازی به روش FRP در مقاوم‌سازی سازه‌های بتنی

۱. مقاوم‌سازی تیرها

• افزایش مقاومت خمشی

• افزایش مقاومت برشی

• کنترل عرض ترک‌ها

۲. مقاوم‌سازی ستون‌ها

• افزایش مقاومت محوری

• افزایش شکل‌پذیری

• جلوگیری از شکست برشی

۳. مقاوم‌سازی دال‌ها

• افزایش ظرفیت باربری

• جلوگیری از خستگی در سازه‌های کف پارکینگ

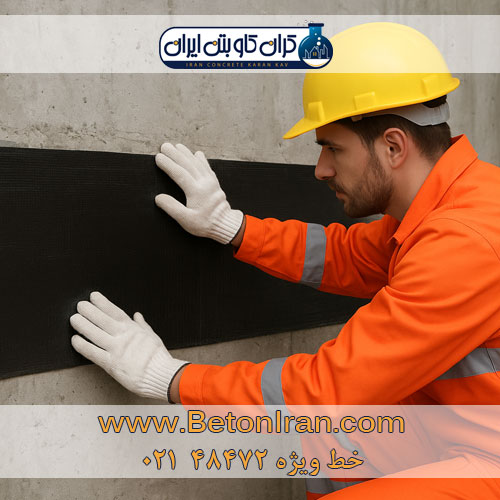

۴. مقاوم‌سازی دیوارهای بتنی

• تقویت مقاومت درون‌صفحه و برون‌صفحه

• بهبود عملکرد برشی

۵. مقاوم‌سازی اتصالات

• افزایش مقاومت در برابر نیروی زلزله

• تقویت گره تیر-ستون

۶. ترمیم و تقویت سازه‌های بنایی

از جمله کاربردهای کلیدی FRP، تقویت ساختمان‌های بنایی غیرمسلح است. الیاف کربن یا شیشه بر سطح دیوار چسبانده شده و:

• از کنده‌شدن آجرها جلوگیری می‌کند

• مقاومت برشی و کششی را افزایش می‌دهد

• مانع گسترش ترک‌ها می‌شود

• رفتار لرزه‌ای ساختمان را بهبود می‌دهد

مقایسه FRP با ژاکت فولادی و ژاکت بتنی

۱) سرعت اجرا

• FRP سریع‌ترین روش مقاوم‌سازی محسوب می‌شود.

• ژاکت بتنی و فولادی نیازمند قالب‌بندی، تخریب، جوشکاری و اجرای بتن هستند.

2) وزن سازه

• FRP تقریباً بدون وزن اضافه است.

• ژاکت فولادی و بتنی باعث افزایش وزن مرده سازه می‌شوند.

۳) خوردگی

• FRP هرگز دچار خوردگی الکتروشیمیایی نمی‌شود.

• فولاد در برابر رطوبت و نمک به‌شدت آسیب‌پذیر است.

۴) نیاز به تخریب

• اجرای FRP بدون تخریب انجام می‌شود.

• ژاکت‌ها نیاز به تخریب بتن پوششی عضو دارند.

۵) هزینه

• هزینه اجرای FRP معمولاً کمتر و از نظر اقتصادی مقرون به‌صرفه‌تر است.

محدودیت‌های مقاوم‌سازی با FRP

اگرچه FRP مزایای زیادی دارد، ولی دارای محدودیت‌هایی نیز هست:

۱. رفتار شکننده

FRP فاقد نقطه تسلیم است و شکست ناگهانی دارد.

۲. حساسیت به آتش

رزین‌های پلیمری مقاومت کمی در برابر حرارت بالا دارند و نیازمند پوشش مقاوم در برابر آتش هستند.

۳. نیاز به سطح‌سازی دقیق

عدم آماده‌سازی صحیح سطح موجب کاهش شدید مقاومت اتصال می‌شود.

۴. محدودیت کرنش

مقدار کرنش قابل تحمل FRP محدود است و طراحی باید با دقت انجام شود.

۵. محدودیت در برش‌گیری سنگین

در برخی تیرهای بسیار ضعیف، ژاکت فولادی شاید عملکرد مناسب‌تری داشته باشد.

فرآیند اجرایی مقاوم‌سازی با FRP (گام به گام)

۱. بررسی سازه توسط مهندس طراح

• تعیین نیاز مقاوم‌سازی

• کنترل بارهای جدید

• بررسی آسیب‌دیدگی‌های موجود

۲. انتخاب نوع الیاف و نوع سیستم FRP

• الیاف کربن برای مقاومت بالا

• الیاف شیشه برای اقتصادی بودن

۳. آماده‌سازی سطح

• زبرکردن سطح

• تمیزکاری

• رفع ترک‌ها

• گردگیری و رفع رطوبت

۴. اعمال پرایمر و اشباع‌کننده

این مرحله باعث چسبندگی کامل رزین به بتن می‌شود.

۵. نصب الیاف یا ورق FRP

در راستای محور نیازمند تقویت (مثلاً خمشی یا برشی)

۶. اعمال رزین نهایی (Top Coat)

به منظور چسبندگی کامل بین لایه‌ها.

۷. تست Pull-Off برای کنترل کیفیت

این تست نشان‌دهنده کیفیت اتصال FRP به بتن است.

کاربرد مقاوم سازی به روش FRP در بهسازی لرزه‌ای

در بهسازی لرزه‌ای، هدف افزایش:

• شکل‌پذیری

• ظرفیت برشی

• مقاومت خمشی

• جلوگیری از شکست گره‌ها

• افزایش ظرفیت اتلاف انرژی

است. FRP به‌ویژه در ستون‌ها و دیوارها باعث افزایش شکل‌پذیری و رفتار چرخه‌ای سازه می‌شود، امری که در زلزله بسیار حیاتی است.

مزایای کلیدی مقاوم سازی به روش FRP که آن را نسبت به روش‌های سنتی متمایز می‌کند

• وزن بسیار کم

• سرعت اجرای بالا

• بدون نیاز به توقف بهره‌برداری

• جلوگیری از خوردگی

• کاهش هزینه نیروی انسانی

• سازگاری مناسب با بتن

• قابلیت تقویت اعضای با اشکال پیچیده

• امکان اجرای پروژه در فضاهای محدود

• ضخامت بسیار ناچیز لایه‌ها

سخن پایانی مقاوم سازی به روش FRP

استفاده از سیستم‌های FRP در مقاوم‌سازی سازه‌های بتنی و بنایی، یکی از کارآمدترین، سریع‌ترین و اقتصادی‌ترین روش‌های تقویت سازه در دنیای امروز است. ضمن اینکه با توسعه آیین‌نامه‌های تخصصی مانند ACI 440، طراحی و اجرای FRP به شکل علمی‌ و مطمئن انجام می‌شود. مزایایی همچون سهولت اجرا، عدم نیاز به تخریب، مقاومت بالا، وزن ناچیز، و سرعت بالای اجرا، باعث شده است که FRP به یکی از اولین انتخاب‌ها در پروژه‌های مقاوم‌سازی تبدیل شود.
