واتراستاپ هیدروفیلی Pyramid 900

واتراستاپ هیدروفیلی Pyramid 900 یک واتراستاپ آکریلیک متورم‌شونده است که برای آب‌بندی درزهای سازه‌های بتنی و کاهش احتمال نفوذ آب از محل درزها مورد استفاده قرار می‌گیرد. این محصول با نام PYRAMID 900 Acrylic Waterstop و عنوان Swelling Waterstop شناخته می‌شود و می‌تواند در پروژه‌هایی مانند فونداسیون، دیوارهای بتنی، مخازن، استخرها، سازه‌های زیرزمینی و درزهای اجرایی بتن مورد استفاده قرار گیرد.

یکی از مهم‌ترین ویژگی‌های واتراستاپ هیدروفیلی Pyramid 900 قابلیت افزایش حجم آن در هنگام تماس با آب است. این ویژگی باعث می‌شود محصول پس از رسیدن آب به محل واتراستاپ، متورم شده و با ایجاد فشار در اطراف درز، به کاهش مسیرهای احتمالی عبور آب کمک کند.

از طرف دیگر، برای PYRAMID900 یک گزارش آزمون از British Board of Agrément (BBA) با شماره 52905 Issue 2 وجود دارد که در آن رفتار تورمی و بازیابی حجم نمونه محصول طی چند چرخه مورد بررسی قرار گرفته است.

در ادامه، مشخصات فنی، نتایج آزمون، کاربردها، روش اجرای واتراستاپ هیدروفیلی Pyramid 900، تفاوت آن با واتراستاپ PVC و نکات مهم خرید این محصول را بررسی می‌کنیم.

واتراستاپ هیدروفیلی Pyramid 900 چیست؟

واتراستاپ هیدروفیلی Pyramid 900 نوعی واتراستاپ متورم‌شونده است که برای کنترل نفوذ آب از محل درزهای سازه‌های بتنی طراحی شده است.

در سازه‌های بتنی، درزهای اجرایی یکی از نقاط حساس در برابر نفوذ آب محسوب می‌شوند. زمانی که بتن در چند مرحله اجرا می‌شود، محل اتصال بتن جدید و بتن قبلی می‌تواند به یک مسیر بالقوه برای عبور آب تبدیل شود.

واتراستاپ هیدروفیلی Pyramid 900 برای استفاده در چنین شرایطی طراحی شده است. این محصول در حالت اولیه دارای ابعاد مشخصی است و پس از تماس با آب، با جذب آب دچار افزایش حجم می‌شود.

به زبان ساده، مکانیزم عملکرد آن را می‌توان این‌گونه بیان کرد:

تماس با آب → جذب آب → افزایش حجم → ایجاد فشار در محل درز → کاهش مسیر عبور آب

به همین دلیل واتراستاپ‌های هیدروفیلی یکی از راهکارهای مورد استفاده برای آب‌بندی درزهای اجرایی سازه‌های بتنی هستند.

نحوه عملکرد Pyramid 900 در برابر آب

مهم‌ترین ویژگی Pyramid 900 خاصیت متورم‌شوندگی آن در تماس با آب است.

در زمان نصب، واتراستاپ در محل مشخص‌شده درز قرار می‌گیرد. پس از بتن‌ریزی، محصول در داخل سیستم بتنی قرار داشته و در صورت رسیدن آب به آن، فرآیند جذب آب و افزایش حجم آغاز می‌شود.

افزایش حجم محصول باعث می‌شود واتراستاپ فضای اطراف خود را بیشتر پر کند و در نتیجه مسیرهای احتمالی نفوذ آب در محل درز محدود شود.

این ویژگی با عملکرد واتراستاپ‌های PVC متفاوت است. واتراستاپ PVC عمدتاً با ایجاد یک مانع فیزیکی در داخل مقطع بتن از عبور آب جلوگیری می‌کند، در حالی که واتراستاپ هیدروفیلی با تغییر حجم در برابر آب واکنش نشان می‌دهد.

نتایج آزمون تورم واتراستاپ هیدروفیلی Pyramid 900

یکی از بخش‌های مهم در بررسی فنی واتراستاپ هیدروفیلی Pyramid 900، گزارش آزمون BBA با شماره 52905 Issue 2 است.

در این آزمون، نمونه‌ای از PYRAMID900 Acrylic Waterstop تحت آزمایش تورم و بازیابی قرار گرفته است.

آزمون‌ها در بازه زمانی ژوئن تا نوامبر سال 2024 انجام شده‌اند.

برای بررسی رفتار تورمی، نمونه در آب شهری با دمای 23 درجه سانتی‌گراد قرار گرفته و تغییر حجم آن در زمان‌های مختلف اندازه‌گیری شده است.

پس از دوره تورم، نمونه از آب خارج شده و برای یک دوره 28 روزه در شرایط خشک شدن با هوا قرار گرفته است. سپس چرخه بعدی آزمون انجام شده است.

در مجموع، رفتار نمونه در سه چرخه تورم و بازیابی بررسی شده است.

نتایج چرخه اول تورم Pyramid 900

طبق نتایج گزارش آزمون، تغییر حجم نمونه در چرخه اول به شکل زیر ثبت شده است:

• پس از 1 ساعت: 7 درصد
• پس از 1 روز: 236 درصد
• پس از 7 روز: 951 درصد
• پس از 14 روز: 997 درصد
• پس از 28 روز: 1030 درصد

بنابراین در پایان 28 روز نخست، تغییر حجم ثبت‌شده برای نمونه برابر با 1030 درصد نسبت به حجم اولیه بوده است.

نتایج چرخه دوم تورم Pyramid 900

در چرخه دوم نیز نمونه مجدداً مورد بررسی قرار گرفت و نتایج زیر به دست آمد:

• پس از 1 ساعت: 56 درصد
• پس از 1 روز: 235 درصد
• پس از 7 روز: 896 درصد
• پس از 14 روز: 949 درصد
• پس از 28 روز: 981 درصد

نتایج چرخه سوم تورم Pyramid 900

در سومین چرخه آزمون، تغییر حجم نمونه به صورت زیر گزارش شده است:

• پس از 1 ساعت: 63 درصد
• پس از 1 روز: 242 درصد
• پس از 7 روز: 941 درصد
• پس از 14 روز: 959 درصد
• پس از 28 روز: 989 درصد

بر اساس نتایج سه چرخه، میانگین تغییر حجم نمونه در پایان 28 روز حدود 1001 درصد گزارش شده است.

تغییر حجم 1001 درصدی Pyramid 900 یعنی چه؟

عدد 1001 درصد یکی از مهم‌ترین اعداد موجود در نتایج آزمون Pyramid 900 است، اما باید آن را به شکل صحیح تفسیر کرد.

وقتی در گزارش آزمون گفته می‌شود تغییر حجم حدود 1001 درصد بوده است، منظور درصد تغییر حجم نسبت به حجم اولیه نمونه است.

بنابراین نباید این عدد را به شکل ساده به عنوان «1001 برابر شدن حجم محصول» بیان کرد.

عبارت فنی و دقیق‌تر این است:

طبق گزارش آزمون BBA، میانگین تغییر حجم نمونه PYRAMID900 در پایان 28 روز و در سه چرخه آزمون، حدود 1001 درصد نسبت به حجم اولیه گزارش شده است.

این نحوه بیان هم از نظر فنی دقیق‌تر است و هم از ایجاد برداشت اشتباه درباره عملکرد محصول جلوگیری می‌کند.

بازیابی حجم Pyramid 900 پس از خشک شدن

در آزمون انجام‌شده، فقط میزان تورم اولیه محصول بررسی نشده است.

پس از پایان دوره تورم، نمونه‌ها از آب خارج شده و به مدت 28 روز در شرایط خشک شدن با هوا قرار گرفتند. سپس چرخه بعدی آزمون آغاز شد.

در پایان دوره بازیابی 28 روزه، تغییر حجم باقی‌مانده نسبت به حجم اولیه در سه چرخه به ترتیب:

• 24 درصد
• 13 درصد
• 12 درصد

ثبت شده است.

میانگین این مقادیر حدود 16 درصد گزارش شده است.

همچنین در گزارش آزمون، مشاهده‌ای مبنی بر تخریب ماده در طول دوره آزمایش ثبت نشده است.

مشخصات فنی و آزمون Pyramid 900

نام محصول: PYRAMID900 Acrylic Waterstop

نوع محصول: Acrylic Waterstop

نوع عملکرد: Swelling Waterstop

مرجع آزمون: British Board of Agrément یا BBA

شماره گزارش: 52905 Issue 2

دمای آب در آزمون: 23 درجه سانتی‌گراد

مدت دوره تورم: 28 روز

مدت دوره بازیابی: 28 روز

تعداد چرخه‌های آزمون: 3 چرخه

میانگین تغییر حجم در پایان 28 روز: حدود 1001 درصد

بیشترین تغییر حجم ثبت‌شده در چرخه اول: 1030 درصد

لازم است توجه داشته باشیم که اعداد فوق مربوط به نتایج آزمون نمونه در شرایط مشخص‌شده در گزارش BBA هستند و نباید بدون در نظر گرفتن شرایط آزمون به عنوان عملکرد قطعی محصول در تمام شرایط پروژه تفسیر شوند.

کاربردهای واتراستاپ هیدروفیلی Pyramid 900

واتراستاپ هیدروفیلی Pyramid 900 می‌تواند در محل‌هایی از سازه بتنی که احتمال نفوذ آب از درز وجود دارد مورد استفاده قرار گیرد.

انتخاب نهایی نوع واتراستاپ و جزئیات نصب باید بر اساس شرایط پروژه، نوع درز، فشار آب و مشخصات سازه انجام شود.

آب‌بندی درزهای اجرایی بتن

یکی از مهم‌ترین کاربردهای Pyramid 900 استفاده در درزهای اجرایی بتن است.

درز اجرایی محل اتصال دو مرحله بتن‌ریزی است و در صورت اجرای نامناسب می‌تواند به یکی از مسیرهای نفوذ آب تبدیل شود.

قرار دادن صحیح واتراستاپ هیدروفیلی در محل مناسب می‌تواند بخشی از سیستم آب‌بندی درز اجرایی را تشکیل دهد.

فونداسیون و سازه‌های زیرزمینی

در فونداسیون‌ها و سازه‌های زیرزمینی که در تماس با خاک مرطوب یا آب زیرزمینی قرار دارند، آب‌بندی درزهای اجرایی اهمیت زیادی دارد.

در چنین پروژه‌هایی می‌توان از Pyramid 900 به عنوان بخشی از سیستم آب‌بندی استفاده کرد.

دیوارهای بتنی و زیرزمین

دیوارهای بتنی زیرزمین ممکن است از سمت بیرونی در معرض رطوبت یا فشار آب قرار داشته باشند.

در این شرایط، آب‌بندی درزهای اجرایی باید از مرحله طراحی و اجرای سازه مورد توجه قرار گیرد.

مخازن بتنی

مخازن بتنی نگهداری آب و برخی مخازن صنعتی نیازمند توجه ویژه به آب‌بندی درزهای اجرایی هستند.

واتراستاپ هیدروفیلی Pyramid 900 می‌تواند در کنار سایر روش‌های آب‌بندی، برای کنترل نفوذ آب از محل درزهای مناسب مورد استفاده قرار گیرد.

استخرهای بتنی

در ساخت استخرهای بتنی، آب‌بندی صحیح درزهای اجرایی اهمیت زیادی دارد.

استفاده از یک سیستم مناسب واتراستاپ در کنار سایر لایه‌های آب‌بندی می‌تواند به کاهش احتمال نشت از محل درزها کمک کند.

کانال‌ها و سازه‌های انتقال آب

در کانال‌های بتنی، حوضچه‌ها و برخی سازه‌های انتقال آب نیز درزهای اجرایی باید در طراحی سیستم آب‌بندی مورد توجه قرار گیرند.

سازه‌های زیرزمینی و تونل‌ها

در سازه‌هایی مانند تونل‌ها، دیوارهای حائل، پارکینگ‌های زیرزمینی و سایر سازه‌های زیرسطحی، کنترل نفوذ آب اهمیت زیادی دارد.

نوع واتراستاپ باید بر اساس شرایط پروژه و جزئیات طراحی انتخاب شود.

مزایای واتراستاپ هیدروفیلی Pyramid 900

از مهم‌ترین ویژگی‌های واتراستاپ هیدروفیلی Pyramid 900 می‌توان به موارد زیر اشاره کرد:

• عملکرد متورم‌شونده در تماس با آب
• مناسب برای استفاده در بسیاری از درزهای اجرایی بتن
• ساختار نواری و امکان نصب در مسیر درز
• واکنش در برابر تماس با آب
• وجود گزارش آزمون تورم و بازیابی توسط BBA
• قابلیت استفاده به عنوان بخشی از سیستم آب‌بندی سازه‌های بتنی
• مناسب برای پروژه‌هایی که کنترل نفوذ آب از محل درز اهمیت دارد

تفاوت واتراستاپ هیدروفیلی Pyramid 900 با واتراستاپ PVC

واتراستاپ هیدروفیلی Pyramid 900 و واتراستاپ PVC از نظر مکانیزم عملکرد تفاوت اساسی دارند.

واتراستاپ PVC معمولاً به صورت نوارهای مخصوص دارای باله یا پروفیل طراحی شده و در هنگام بتن‌ریزی در داخل مقطع بتن قرار می‌گیرد.

عملکرد اصلی واتراستاپ PVC بر پایه ایجاد یک مانع فیزیکی در برابر عبور آب است.

در مقابل، واتراستاپ هیدروفیلی Pyramid 900 در تماس با آب متورم می‌شود و افزایش حجم آن به آب‌بندی محل درز کمک می‌کند.

بنابراین نمی‌توان به صورت کلی یکی از این دو محصول را جایگزین دیگری دانست.

انتخاب واتراستاپ مناسب باید بر اساس مواردی مانند نوع درز، میزان حرکت درز، فشار آب، شرایط محیطی، روش بتن‌ریزی و جزئیات سازه انجام شود.

در برخی پروژه‌های حساس نیز ممکن است طراح از چند روش آب‌بندی به صورت مکمل استفاده کند.

روش اجرای واتراستاپ هیدروفیلی Pyramid 900

اجرای صحیح واتراستاپ به اندازه انتخاب محصول اهمیت دارد.

پیش از نصب، محل قرارگیری واتراستاپ باید از گردوغبار، گل، روغن، ذرات سست و سایر آلودگی‌ها پاک شود.

واتراستاپ باید در محل مشخص‌شده در نقشه اجرایی قرار گرفته و به گونه‌ای مهار شود که هنگام بتن‌ریزی جابه‌جا نشود.

سطح بتن نیز باید شرایط مناسبی برای قرارگیری واتراستاپ داشته باشد و وجود حفره‌ها، قسمت‌های سست یا فضاهای خالی در محل نصب باید برطرف شود.

جزئیات اتصال، مهار و محل دقیق قرارگیری نوار باید مطابق دستورالعمل فنی محصول و نقشه‌های اجرایی پروژه انجام شود.

جلوگیری از تورم زودهنگام

یکی از نکات مهم هنگام اجرای واتراستاپ هیدروفیلی Pyramid 900 جلوگیری از تماس ناخواسته محصول با آب قبل از بتن‌ریزی است.

از آنجا که این محصول برای متورم شدن در هنگام تماس با آب طراحی شده است، نگهداری نامناسب یا قرار گرفتن طولانی‌مدت در معرض رطوبت می‌تواند روی فرآیند اجرا تأثیر بگذارد.

بنابراین محصول باید تا زمان اجرا در محیط خشک و مناسب نگهداری شود.

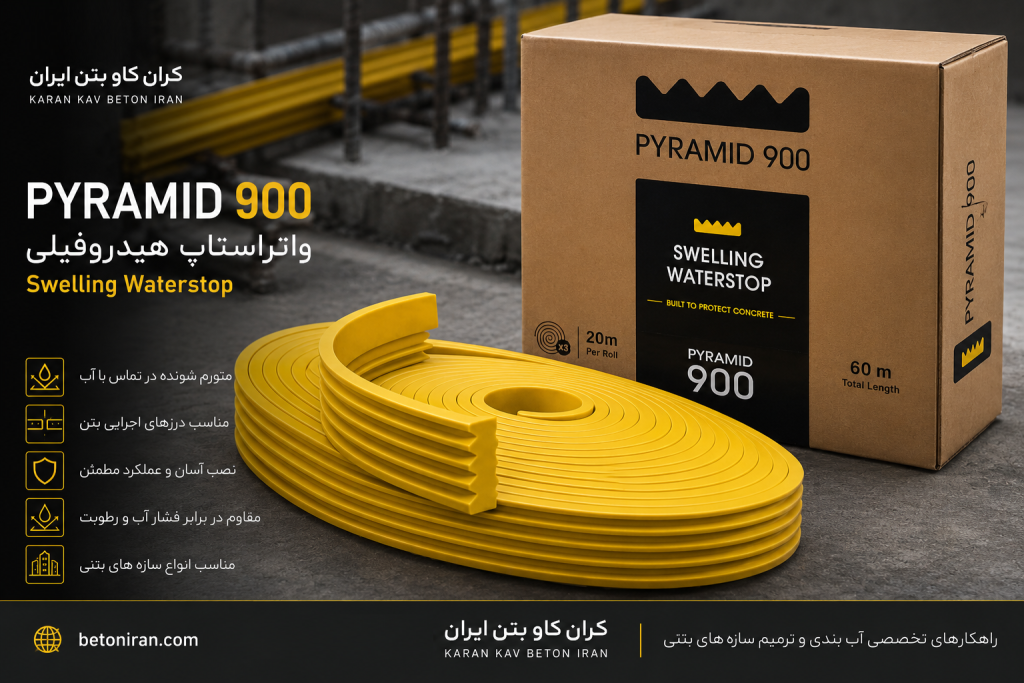

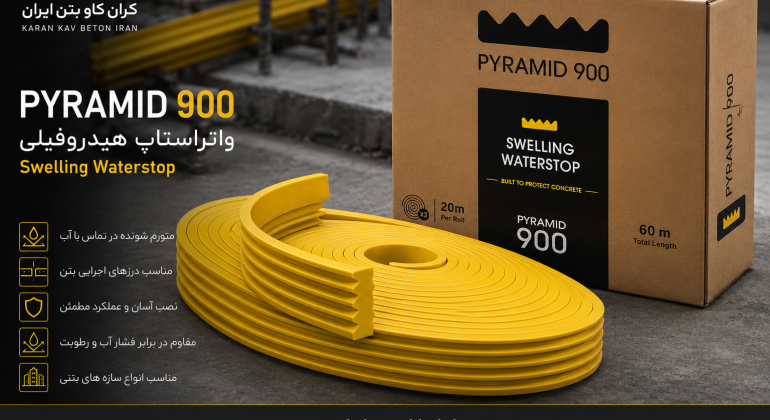

بسته‌بندی Pyramid 900

بر اساس اطلاعات درج‌شده روی بسته‌بندی محصول، هر رول 20 متر طول دارد.

هر بسته نیز شامل 3 رول است.

بنابراین مجموع طول محصول در هر بسته برابر با: 60 متر است.

برای تعیین مقدار موردنیاز پروژه، ابتدا باید طول تمام مسیرهای درز محاسبه شود و سپس مقدار پرت احتمالی ناشی از برش و اجرای کار در نظر گرفته شود.

نکات مهم هنگام خرید Pyramid 900

هنگام خرید واتراستاپ هیدروفیلی Pyramid 900 نباید تنها قیمت هر متر محصول را معیار انتخاب قرار داد.

اصالت محصول، شرایط نگهداری، کیفیت کالا، مشخصات فنی و تناسب آن با شرایط پروژه نیز اهمیت زیادی دارند.

در پروژه‌های حساس مانند مخازن، تصفیه‌خانه‌ها، تونل‌ها، سازه‌های زیرزمینی و پروژه‌های صنعتی، مشخصات فنی محصول باید با الزامات پروژه و نظر مهندس طراح مطابقت داشته باشد.

همچنین مقدار موردنیاز باید بر اساس طول واقعی درزهای اجرایی محاسبه شود تا در هنگام اجرا با کمبود محصول مواجه نشوید.

قیمت واتراستاپ هیدروفیلی Pyramid 900

قیمت واتراستاپ هیدروفیلی Pyramid 900 می‌تواند بر اساس شرایط فروش، مقدار سفارش و موجودی محصول تغییر کند.

برای استعلام قیمت روز، بهتر است متراژ تقریبی موردنیاز پروژه مشخص باشد.

هر بسته Pyramid 900 شامل 3 رول 20 متری و در مجموع 60 متر واتراستاپ است.

خرید واتراستاپ هیدروفیلی Pyramid 900

اگر برای پروژه ساختمانی یا عمرانی خود به دنبال خرید واتراستاپ هیدروفیلی Pyramid 900 هستید، می‌توانید برای دریافت قیمت روز، موجودی محصول و مشاوره فنی با کارشناسان کران کاو بتن ایران تماس بگیرید.

انتخاب صحیح واتراستاپ باید بر اساس نوع سازه، محل درز، میزان تماس با آب، فشار آب و جزئیات اجرایی پروژه انجام شود.

کران کاو بتن ایران در زمینه محصولات شیمیایی ساختمان، مواد آب‌بندی و محصولات مرتبط با حفاظت و تعمیر بتن فعالیت می‌کند و می‌تواند در انتخاب سیستم مناسب آب‌بندی به شما کمک کند.

سوالات متداول درباره واتراستاپ هیدروفیلی Pyramid 900

واتراستاپ هیدروفیلی Pyramid 900 چیست؟

Pyramid 900 یک واتراستاپ آکریلیک متورم‌شونده است که برای کمک به آب‌بندی درزهای سازه‌های بتنی و کاهش مسیرهای احتمالی نفوذ آب مورد استفاده قرار می‌گیرد.

Pyramid 900 چگونه عمل می‌کند؟

این محصول در زمان تماس با آب، آب را جذب کرده و متورم می‌شود. افزایش حجم واتراستاپ باعث ایجاد فشار در محل درز و کمک به کاهش مسیرهای عبور آب می‌شود.

میزان تورم Pyramid 900 چقدر است؟

طبق گزارش آزمون BBA شماره 52905 Issue 2، تغییر حجم نمونه پس از 28 روز در سه چرخه به ترتیب 1030، 981 و 989 درصد گزارش شده است.

میانگین تغییر حجم نمونه در پایان 28 روز و در سه چرخه حدود 1001 درصد گزارش شده است.

آیا Pyramid 900 دارای گواهینامه BBA است؟

برای PYRAMID900 یک گزارش آزمون BBA با شماره 52905 Issue 2 وجود دارد.

توجه داشته باشید که گزارش آزمون را نباید با گواهینامه یا تأییدیه BBA یکسان دانست. گزارش مذکور نتایج آزمایش انجام‌شده روی نمونه محصول را ارائه می‌کند.

هر بسته Pyramid 900 چند متر است؟

هر رول Pyramid 900 دارای 20 متر طول است و هر بسته شامل 3 رول است؛ بنابراین مجموع طول هر بسته 60 متر است.

Pyramid 900 در چه محل‌هایی استفاده می‌شود؟

بسته به شرایط پروژه، این محصول می‌تواند در درزهای اجرایی فونداسیون، دیوارهای بتنی، مخازن، استخرها، کانال‌ها و برخی سازه‌های زیرزمینی مورد استفاده قرار گیرد.

آیا Pyramid 900 جایگزین واتراستاپ PVC است؟

خیر. واتراستاپ هیدروفیلی و واتراستاپ PVC مکانیزم عملکرد و جزئیات اجرایی متفاوتی دارند.

انتخاب بین این دو باید بر اساس نوع درز، فشار آب، میزان حرکت سازه، شرایط محیطی و جزئیات پروژه انجام شود.

جمع‌بندی

واتراستاپ هیدروفیلی Pyramid 900 یک واتراستاپ آکریلیک متورم‌شونده است که با تماس با آب افزایش حجم پیدا می‌کند و برای کمک به آب‌بندی درزهای سازه‌های بتنی مورد استفاده قرار می‌گیرد.

وجود گزارش آزمون BBA برای بررسی عملکرد تورم و بازیابی، یکی از مهم‌ترین مستندات فنی قابل توجه درباره این محصول است. در این آزمون، نمونه PYRAMID900 در سه چرخه تورم و بازیابی بررسی شده و میانگین تغییر حجم حدود 1001 درصد در پایان دوره 28 روزه گزارش شده است.

با توجه به نوع عملکرد، Pyramid 900 می‌تواند در آب‌بندی درزهای اجرایی بتن در فونداسیون، دیوارهای بتنی، مخازن، استخرها، سازه‌های زیرزمینی و سایر پروژه‌های مشابه مورد استفاده قرار گیرد.

البته عملکرد نهایی سیستم آب‌بندی فقط به انتخاب محصول وابسته نیست. آماده‌سازی صحیح محل، نصب صحیح واتراستاپ، مهار مناسب، کیفیت بتن اطراف محصول و جلوگیری از تماس زودهنگام با آب نیز اهمیت زیادی دارد.

عملکرد واتراستاپ در آب‌بندی درزهای بتن و مقاومت آن در برابر فشار هیدرواستاتیک، موضوع مطالعات متعددی قرار گرفته است. برای مطالعه بیشتر می‌توانید این پژوهش علمی درباره عملکرد واتراستاپ در درزهای بتن را مطالعه کنید.

برای قیمت و خرید واتراستاپ هیدروفیلی Pyramid 900 و دریافت مشاوره درباره مقدار موردنیاز پروژه، با کران کاو بتن ایران تماس بگیرید.
