ده نکته مهم در اجرای فونداسیون
ده نکته مهم در اجرای فونداسیون
فونداسیون باید روی زمینی مستحکم ساخته شود. آب، گل و لای، زمین یخ زده و سایر آوار باید برداشته شوند. سپس بعد از رسیدن به سطح سخت و ریختن بتن مگر، حالا آماده سازی فونداسیون انجام میشود.
مراحل اجرای فونداسیون سازه با اسکلت بتنی
یک مرحله مشترک در اجرای فونداسیون چه برای سازه بتنی و چه برای سازه فلزی، عملیات گودبرداری، خاکریزی، به طور کلی مسطح کردن زمین سپس اجرای بتن مگر روی آن است.
سپس در مرحله بعد با استفاده از ریسمان، اسپری و دوربین محدوده قالب گیری مشخص میشود. در صورتی که در نقشههای سازهای، درز انقطاع در پشت پی نیز پیش بینی شده است در هنگام تعیین مکان نوارهای پی روی زمین، این درز نیز باید در نظر گرفته شود.
در مرحله بعد، قالب گیری با استفاده از قالبهای پلاستیکی و اجرای داربستهای چوبی یا فلزی برای محکم کردن قالبها انجام میشود. اگر از قالب آجری استفاده میشود بهتر است آجرها با پلاستیک پوشانده شوند تا با بتن چسبندگی پیدا نکنند و در مرحله بعد به راحتی از بتن جدا شوند.
در این مرحله با استفاده از فوم، محلی برای عبور لولههای آب و فاضلاب یا داک در اندازه مورد نظر، مشخص میشود. علت استفاده از فوم به این دلیل است که بتن در آن نفوذ نمیکند و پس از بتن ریزی به راحتی تخریب میشود.
پس از اجرای قالبها، آرماتوربندی شروع میشود. اجرای این مرحله به این صورت است که با استفاده از میلگرد یک شبکه مستحکم درون قالب ها ساخته میشود. در هنگام آرماتوربندی باید سعی شود محل قطع آرماتورهای طولی در یک نقطه نباشد تا نقطه ضعفی در یک محل ایجاد نشود.
اجرای چاله آسانسور و آرماتور انتظار پلهها باید قبل بتن ریزی انجام شود و از شرکت اجرای آسانسور باید دعوت شود تا اندازههای لازم را در رابطه با ابعاد آسانسور مورد استفاده تایید کند.
مراحل اجرای فونداسیون سازه با اسکلت بتنی
پیش از بتن ریزی نیز باید پیمانکار یا مالک باید هماهنگی لازم را با شهرداری جهت بازدید کارشناسان انجام دهد.
بتن لازم برای اجرای فونداسیون معمولا به صورت آماده تهیه میشود. زمان بارگیری بتن توسط میکسر تا رسیدن آن به محل و تخلیه آن نباید بیش از 60 دقیقه باشد.

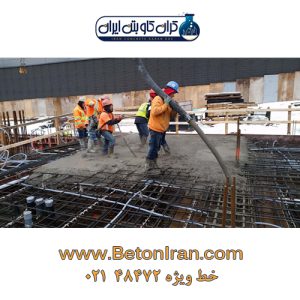

برای شروع بتن ریزی ابتدا یک شیره سیمان وارد پمپ میکنند که نباید در قالبها ریخته شود. پیش از روند بتن ریزی باید بستر مرطوب باشد تا آب سیمان را جذب نکند. لازم به یادآوری است که میزان رطوبت نباید زیاد باشد و نباید کم باشد.
در طی روند بتن ریزی فونداسیون درهر 30 سانتیمتر بتن ریزی باید ویبراتور را به کار بست، همگنترین بتن به دست بیاید و در نهایت سازهای مستحکم ساخته شود.
باید در تخمین میزان بتن بیشترین دقت صورت گیرید تا حتی الامکان از ایجاد درز سرد اختیاری پیشگیری شود و سازه مستحکمتر و بدون نقاط ضعف باشد.
در جاهایی که درز سرد اجباری ایجاد میشود بهتر است با استفاده از رابیتس استحکام دو طرف درز تضمین شود.
قرارگیری میلگردهای تقویتی
استفاده از آرماتورهای تقویتی در فونداسیون ضروری است زیرا هدف از آن تحمل تنشهای کششی است.
تعداد و سایز آرماتورهای طولی و عرضی باید بررسی شوند.
مقدار اورلب یا همپوشانی میلگردهای طولی باید طبق نقشه باشند.
مقدار خم انتهایی میلگردهای باید نظارت شوند.
سایز، تعداد و محل اجرای آرماتورهای تقویتی باید مطابق با نقشههای اجرایی باشند.
آرماتورهای آج دار در فونداسیون به صورت طولی، عرضی یا هر در جهت مخالف با مفتول در جای خود سفت میشوند.
آرماتورهای طولی و عرضی باید یا حداقل پوشش 75 میلیمتر در محل خود نصب شوند (پوشش بتن).
آرماتورهای طولی و عرضی مِش پایین را میتوان روی تکه آجر یا سنگ قرار داد تا پوشش بتن نسبت به کف رعایت شود. به این کار لقمه گذاری گفته میشود.
میلگردهای ستون یا بولتهای بیس پلیت ستون فلزی باید با خاموت و مفتول در محل خود سفت شوند.
حداقل فاصله میلگردهای فونداسیون باید 150 میلیمتر باشد.
حداقل اندازه میلگرد 16 میلیمتر است.
نکات مهم در قطع بتن ریزی
1. بتن ریزی شالوده، دیوارها و ستون ها نباید در یک زمان اجرا شود لذا حتی الامکان با به وجود آمدن درز سرد در آنها باید اجرای رابیتس کاری در کنار آرماتور انجام شود تا اتصال دو طرف بتن بهتر صورت گیرد.
2. استفاده از رابیتس در هنگام قطع کار و شروع مجدد روز کاری، باعث سفت شدن بتن به حالت عمودی میشود و در ادامه کار مانع لغزش دو طرف بتن میشود.
3. لازم است در بیشتر موارد بروز درز سرد، طراح سازه محل تعبیه درز اجرایی اختیاری اعم از افقی یا قائم را مشخص کند و در این رابطه سعی شود درز اجرایی در محلی باشد که کمترین تنش برشی و لنگرهای خمشی را داشته باشد.
4. بهتر است قطع بتن باید به صورت عمودی باشد زیرا قطع بتن به صورت مایل باعث ایجاد ترک برشی میشود.
5. محل قطع بتن فونداسیون باید در جایی باشد که مقدار تنش خیلی کم یا حداقل باشد.
6. جایگاه ایجاد درز سرد و قطع بتن در پیهای نواری یا گسترده باید در فاصلهی یک سوم میانی اکس ستونها باشد.
7. قطع بتن ریزی نباید در محل ستونها انجام گیرد زیرا برش پانچ و تنشهای فشاری برشی در آن نقاط زیاد است و باید کاهش پیدا کند.
8. مفاد قطع بتن ریزی فونداسیون در مبحث نهم مقررات ملی ساختمان
9. درزهای اجرایی را باید در مقاطعی پیش بینی کرد که در آنها نیروهای داخلی و به ویژه نیروهای برشی کمترین مقدار را دارند. در صورت لزوم برای انتقال نیروهای برشی و سایر نیروهای داخلی، در محل درزهای اجرایی باید پیش بینیهای لازم به عمل آید.
10. ایجاد درزهای اجرایی کفها باید در یک سوم میانی دهانه دالها و تیرهای اصلی و فرعی قرار گیرند. در تیرهای اصلی فاصله هر درز اجرایی تا تیر فرعی متقاطع با آنها نباید از دو برابر عرض تیر فرعی کمتر باشد. در صورت تعارض مفاد بند فوق اولویت دارد.
11. درزهای اجرایی نباید بدون شکل باشند. بلکه باید امتدادی عمود بر امتداد تنشهای عمود بر سطح داشته باشند.
