مقاومسازی بتن در برابر زلزله و نیروهای جانبی
مقدمه
مقاومسازی بتن در برابر زلزله و نیروهای جانبی، ایران یکی از زلزلهخیزترین کشورهای جهان است و تاریخ آن مملو از زلزلههای ویرانگری است که خسارات جانی و مالی سنگینی به بار آوردهاند. زلزله بم در سال ۱۳۸۲، زلزله رودبار در سال ۱۳۶۹ و زلزله کرمانشاه در سال ۱۳۹۶ تنها چند نمونه از این فجایع هستند که نشان میدهند ساختمانهای بتنی ناایمن چه تبعات سنگینی میتوانند داشته باشند.
بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی در ایران و جهان، در صورت طراحی و اجرای صحیح میتواند مقاومت قابلتوجهی در برابر نیروهای زلزله از خود نشان دهد. اما اگر اصول مقاومسازی رعایت نشود، همین بتن میتواند به یک تله مرگبار تبدیل شود. بتن در برابر نیروهای فشاری مقاوم است اما در برابر کشش و برش ضعیف عمل میکند؛ این دقیقاً همان نوع نیروهایی است که زلزله ایجاد میکند.
مقاومسازی بتن در برابر زلزله یک علم تخصصی است که نیازمند درک عمیق از رفتار مواد، دینامیک سازه و اصول مهندسی زلزله است. در این مقاله جامع، تمامی جنبههای مقاومسازی بتن در برابر زلزله و نیروهای جانبی را به صورت کامل و تخصصی بررسی میکنیم.
مقاومسازی بتن در برابر زلزله و نیروهای جانبی
مقاومسازی بتن در برابر زلزله بر اساس سه اصل بنیادی استوار است که رعایت همزمان آنها، بقای ساختمان را در برابر زلزله تضمین میکند:
۱. شکلپذیری (Ductility) مهمترین اصل در طراحی لرزهای، شکلپذیری است. یک سازه شکلپذیر قبل از فروپاشی، تغییر شکلهای بزرگی را تحمل میکند و به این ترتیب انرژی زلزله را جذب میکند. بتن به تنهایی شکلپذیری پایینی دارد و به همین دلیل آرماتورگذاری صحیح، بهخصوص استفاده از خاموتهای متراکم، برای ایجاد شکلپذیری ضروری است. در طراحی لرزهای، هدف اصلی این است که سازه قبل از فروپاشی، هشدارهای کافی به ساکنان بدهد.
۲. استحکام کافی در برابر نیروهای جانبی نیروهای زلزله عمدتاً به صورت افقی (جانبی) به سازه وارد میشوند. سیستم سازهای باید بتواند این نیروها را تحمل کرده و به زمین منتقل کند. سیستمهای متداول برای مقابله با نیروهای جانبی شامل دیوارهای برشی بتنی، قابهای خمشی بتنی و سیستمهای ترکیبی هستند که هر کدام رفتار متفاوتی در برابر زلزله دارند.
۳. یکپارچگی و پیوستگی سازهای در هنگام زلزله، تمام اجزای ساختمان باید به صورت یک واحد یکپارچه رفتار کنند. اتصالات ضعیف بین ستون و تیر، بین دیوار برشی و کف، یا بین پی و ستون میتوانند باعث فروپاشی موضعی و در نهایت فروریختن کل سازه شوند. تأمین پیوستگی کافی در تمام اتصالات، یکی از اساسیترین اصول مقاومسازی است.
۴. توزیع یکنواخت جرم و سختی عدم تقارن در توزیع جرم یا سختی سازه باعث میشود در هنگام زلزله، سازه حول یک محور بپیچد (پدیده پیچش). این پیچش نیروهای اضافی به ستونهای گوشه وارد میکند و خطر فروپاشی را افزایش میدهد. در طراحی مقاوم، مرکز جرم و مرکز سختی باید تا حد ممکن به هم نزدیک باشند.
۵. اجتناب از طبقه نرم یکی از شایعترین علل فروپاشی ساختمانهای بتنی در زلزله، وجود طبقه نرم است. این پدیده زمانی رخ میدهد که یک طبقه (معمولاً همکف به دلیل پیلوت یا طبقه تجاری) سختی بسیار کمتری نسبت به طبقات مجاور داشته باشد. در این حالت تمام تغییر شکل ناشی از زلزله در آن طبقه تمرکز مییابد و باعث فروپاشی ستونهای آن میشود.
رفتار بتن در برابر نیروهای لرزهای
ماهیت نیروهای زلزله
زلزله امواجی از انرژی است که از کانون زمینلرزه منتشر میشود و هنگام رسیدن به سطح زمین، ساختمان را به ارتعاش درمیآورد. این ارتعاش نیروهایی متناسب با جرم ساختمان و شتاب زمین ایجاد میکند. بر اساس قانون نیوتن (F=ma)، هر چه جرم ساختمان بیشتر باشد، نیروی لرزهای بزرگتری به آن وارد میشود. بتن مصالحی سنگین است و این ویژگی، در طراحی لرزهای باید مورد توجه قرار گیرد.
نیروهای ناشی از زلزله به سه دسته تقسیم میشوند:
- نیروهای برشی: که در مقاطع افقی سازه ایجاد میشوند.
- نیروهای خمشی: که در تیرها و ستونها ایجاد لنگر میکنند.
- نیروهای محوری: که به صورت فشار یا کشش در اعضای سازهای ظاهر میشوند.
ضعفهای ذاتی بتن
بتن مقاومت فشاری بالایی دارد (معمولاً بین ۲۰ تا ۶۰ مگاپاسکال برای بتنهای معمولی) اما مقاومت کششی آن تنها حدود یکدهم مقاومت فشاری است. نیروهای زلزله در اعضای بتنی تنشهای کششی و برشی ایجاد میکنند که بتن به تنهایی قادر به تحمل آنها نیست. به همین دلیل آرماتورگذاری با فولاد، که مقاومت کششی بالایی دارد، برای جبران این ضعف ضروری است.
علاوه بر این، بتن رفتاری ترد (Brittle) دارد؛ یعنی بدون هشدار قبلی میشکند. این رفتار در شرایط زلزله بسیار خطرناک است زیرا فرصتی برای فرار ساکنان باقی نمیگذارد. آرماتورگذاری مناسب، رفتار بتن را از ترد به شکلپذیر تبدیل میکند.
سیستمهای مقاوم در برابر نیروهای جانبی
دیوار برشی بتنی (Shear Wall)
دیوار برشی یکی از مؤثرترین و رایجترین سیستمهای مقاوم در برابر نیروهای جانبی است. این دیوارها که معمولاً در هسته مرکزی ساختمان یا در امتداد محورهای اصلی قرار میگیرند، به دلیل سختی بسیار زیاد، بخش عمدهای از نیروی زلزله را تحمل میکنند.
ویژگیهای کلیدی دیوار برشی بتنی:
- ضخامت معمول بین ۱۵ تا ۳۰ سانتیمتر
- آرماتورگذاری دو طرفه (افقی و عمودی)
- نسبت آرماتور افقی معمولاً بین ۰.۲۵ تا ۰.۵ درصد
- اتصال قوی به کفها و پی
طراحی دیوار برشی باید به گونهای باشد که گسیختگی برشی (شکست ترد) پیش از گسیختگی خمشی (شکست شکلپذیر) رخ ندهد. برای این منظور، ظرفیت برشی دیوار باید بیشتر از ظرفیت خمشی آن باشد.
قاب خمشی بتنی (Moment Resisting Frame)
در این سیستم، تیرها و ستونها از طریق اتصالات صلب به هم وصل میشوند و مقاومت در برابر نیروهای جانبی از طریق خمش در اعضا تأمین میشود. قابهای خمشی بتنی شکلپذیری بیشتری نسبت به دیوارهای برشی دارند اما سختی کمتری ارائه میدهند.
در طراحی لرزهای قابهای خمشی، اصل مهم “ستون قوی – تیر ضعیف” (Strong Column – Weak Beam) باید رعایت شود. این اصل تضمین میکند که مفاصل پلاستیک (نقاط تسلیم) ابتدا در تیرها تشکیل شوند، نه در ستونها. تشکیل مفصل پلاستیک در ستون میتواند منجر به مکانیزم طبقه نرم و فروپاشی ناگهانی شود.
سیستم دوگانه (Dual System)
در این سیستم، ترکیبی از قاب خمشی و دیوار برشی به کار میرود. دیوارهای برشی سختی و مقاومت اولیه را تأمین میکنند در حالی که قابهای خمشی شکلپذیری و ظرفیت جذب انرژی را افزایش میدهند. سیستم دوگانه معمولاً عملکرد لرزهای بهتری نسبت به هر یک از این سیستمها به تنهایی دارد.
آرماتورگذاری تخصصی برای مقاومت لرزهای
خاموتگذاری در ناحیه بحرانی ستون
در طراحی لرزهای، نواحی بحرانی ستون که در آنها احتمال تشکیل مفصل پلاستیک وجود دارد، نیاز به خاموتگذاری متراکم دارند. این نواحی معمولاً به طول حداقل یکششم ارتفاع ستون از هر دو انتها در نظر گرفته میشوند.
فاصله خاموتها در این نواحی باید از کمترین مقدار زیر تجاوز نکند:
- یکچهارم کوچکترین بعد مقطع ستون
- شش برابر قطر کوچکترین میلگرد طولی
- ۱۵۰ میلیمتر
خاموتهای لرزهای باید دارای قلاب ۱۳۵ درجه باشند (نه ۹۰ درجه) تا در صورت ترک خوردن پوشش بتن، خاموت باز نشود و هسته بتن محصور بماند.
محصورسازی بتن (Confinement)
یکی از تأثیرگذارترین روشها برای افزایش شکلپذیری بتن، محصورسازی آن با خاموتهای متراکم است. بتن محصورشده میتواند تغییر شکلهای بسیار بزرگتری را قبل از فروپاشی تحمل کند. مطالعات نشان دادهاند که بتن محصورشده مناسب میتواند ظرفیت تغییر شکل را تا ۱۰ برابر افزایش دهد.
مدلهای مختلفی برای توصیف رفتار بتن محصورشده وجود دارد که معروفترین آنها مدل مندر (Mander) است. در این مدل، فشار محصورکنندگی ناشی از خاموتها باعث افزایش مقاومت فشاری و تغییر شکل نهایی بتن میشود.
آرماتورگذاری برشی تیرها
در نواحی بحرانی تیرهای قاب خمشی، علاوه بر خاموتهای عمود بر محور تیر، استفاده از آرماتورهای قطری (Diagonal Reinforcement) نیز توصیه میشود. این آرماتورها که به صورت ضربدری در تیرهای کوتاه و عمیق (Deep Beam) قرار میگیرند، مقاومت برشی و شکلپذیری را به طور همزمان افزایش میدهند.
پیوستگی و وصله میلگردها
یکی از نقاط ضعف رایج در ساختمانهای بتنی قدیمی، وصله میلگردها در نواحی بحرانی است. در طبقه اول ستونها، وصله میلگردها اغلب در همان ناحیهای انجام میشود که در زلزله بیشترین نیاز به شکلپذیری وجود دارد. آییننامههای لرزهای جدید وصله میلگردها را در نواحی بحرانی ممنوع کردهاند یا شرایط سختگیرانهای برای آن تعیین کردهاند.
بتن با عملکرد ویژه در برابر زلزله
بتن با مقاومت بالا (High Strength Concrete)
این بتن با مقاومت بالا (HSC) و با مقاومت فشاری بیشتر از ۵۰ مگاپاسکال، در سازههای بلندمرتبه لرزهخیز مزایای قابلتوجهی دارد. مقاطع کوچکتر، جرم کمتر و در نتیجه نیروی لرزهای کمتر از مزایای اصلی آن است. با این حال، HSC رفتار تردتری دارد و نیاز به محصورسازی قویتر دارد.
بتن الیافی (Fiber Reinforced Concrete – FRC)
افزودن الیاف به بتن (فولادی، پلیمری یا شیشهای) میتواند مقاومت کششی و شکلپذیری آن را به طور قابلتوجهی افزایش دهد. بتن الیافی فولادی (SFRC) در دالها، دیوارهای برشی و اتصالات کاربرد وسیعی پیدا کرده است. الیاف از گسترش ترکها جلوگیری میکنند و انرژی زیادی را جذب میکنند.
بتن با عملکرد فوقالعاده (Ultra High Performance Concrete – UHPC)
UHPC با مقاومت فشاری بالای ۱۵۰ مگاپاسکال و مقاومت کششی قابلتوجه، یکی از پیشرفتهترین مصالح بتنی است. ترکیب خاص این بتن (نسبت آب به سیمان بسیار پایین، الیاف فولادی، پودر سیلیس) خواص مکانیکی استثنایی ایجاد میکند. در اتصالات بحرانی و عناصر پیشساخته لرزهای کاربرد روزافزونی دارد.
روشهای مقاومسازی ساختمانهای بتنی موجود

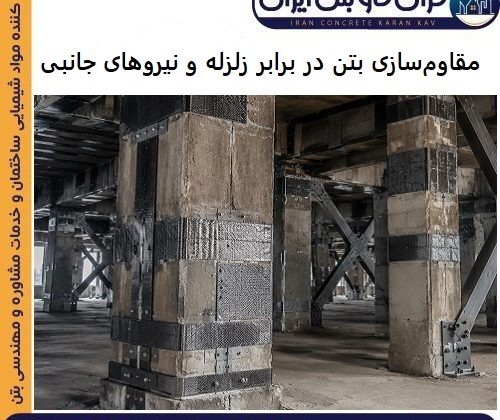

ژاکتکردن ستونها (Column Jacketing)
یکی از رایجترین روشهای مقاومسازی ستونهای بتنی ضعیف، ژاکتکردن است. در این روش، دور ستون موجود یک لایه بتن مسلح جدید اجرا میشود که ظرفیت برشی، شکلپذیری و مقاومت فشاری ستون را افزایش میدهد. ژاکتهای بتنی میتوانند ابعاد ستون را ۵ تا ۱۵ سانتیمتر در هر طرف افزایش دهند.
مقاومسازی با الیاف پلیمری (FRP Jacketing)
استفاده از الیاف پلیمری تقویتشده (FRP) – شامل الیاف کربن (CFRP)، الیاف شیشه (GFRP) و الیاف آرامید (AFRP) – یکی از روشهای نوین و مؤثر مقاومسازی است. این الیاف که به صورت ورق یا پارچه دور ستون یا دیوار پیچیده میشوند، محصورسازی قوی ایجاد میکنند و شکلپذیری را به طور چشمگیری افزایش میدهند. مزایای FRP شامل وزن بسیار سبک، مقاومت بالا، اجرای سریع و حداقل افزایش ابعاد است.
اضافه کردن دیوار برشی
در ساختمانهای بتنی قدیمی که فاقد دیوار برشی کافی هستند، اضافه کردن دیوارهای برشی جدید یا تقویت دیوارهای موجود راهکار مؤثری است. دیوارهای برشی جدید باید به سیستم کف و پی موجود به درستی متصل شوند. این اتصال معمولاً از طریق انکر (Anchor) به بتن موجود انجام میشود.
ایزولاسیون لرزهای پایه (Base Isolation)
در این روش که بیشتر برای ساختمانهای با ارزش تاریخی یا حساس کاربرد دارد، بین پی ساختمان و زمین، جداگرهای لرزهای قرار میگیرند. این جداگرها (معمولاً از نوع لاستیکی سربی یا اصطکاکی) حرکت زمین را از ساختمان جدا میکنند و نیروهای لرزهای را به شدت کاهش میدهند.
میراگرهای لرزهای (Seismic Dampers)
میراگرها دستگاههایی هستند که انرژی زلزله را جذب و مستهلک میکنند. انواع مختلف میراگر شامل میراگرهای ویسکوز (سیال لزج)، میراگرهای اصطکاکی، میراگرهای فلزی (تسلیم فلز) و میراگرهای جرمی تنظیمشده (TMD) هستند. استفاده از میراگر میتواند جابجایی و شتاب ساختمان را در زلزله تا ۵۰ درصد کاهش دهد.
استانداردها و آییننامههای لرزهای برای بتن
آییننامه ۲۸۰۰ ایران
آییننامه طراحی ساختمانها در برابر زلزله (استاندارد ۲۸۰۰) مهمترین سند مرجع برای طراحی لرزهای در ایران است. این آییننامه که تاکنون چهار ویرایش داشته است، ایران را به مناطق مختلف خطر لرزهای تقسیم میکند و الزامات طراحی را بر اساس این طبقهبندی تعیین میکند.
آییننامه بتن ایران (ABA)
آییننامه بتن ایران (نشریه ۱۲۰) جزئیات طراحی و اجرای سازههای بتنی از جمله الزامات لرزهای را مشخص میکند. این آییننامه برگرفته از ACI 318 آمریکا بوده و با شرایط ایران تطبیق داده شده است.
ACI 318 و ASCE 7
در سطح بینالمللی، آییننامه ACI 318 (آمریکا) یکی از معتبرترین مراجع برای طراحی سازههای بتنی لرزهای است. این آییننامه سیستمهای مقاوم لرزهای را در سه سطح عملکرد (خمشی معمولی، متوسط و ویژه) طبقهبندی میکند و الزامات جزئیات اجرایی برای هر سطح را تعیین میکند. ASCE 7 نیز بارهای لرزهای را تعریف و روشهای تحلیل را مشخص میکند.
کنترل کیفیت در اجرای بتن لرزهای
اهمیت اجرای صحیح
بهترین طراحی لرزهای در صورت اجرای نادرست هیچ فایدهای ندارد. تجربه زلزلههای مختلف نشان داده که بسیاری از خرابیها ناشی از نقص در اجرا بوده نه ضعف در طراحی. آرماتورگذاری نادرست، بتنریزی ضعیف، عدم رعایت پوشش بتن و نبود کنترل کیفیت کافی از رایجترین مشکلات اجرایی هستند.
مشخصات بتن لرزهای
برای سازههای لرزهای، حداقل مقاومت فشاری بتن معمولاً ۲۵ مگاپاسکال (C25) در نظر گرفته میشود. نسبت آب به سیمان باید کنترل شده باشد (معمولاً کمتر از ۰.۵) تا دوام بتن تأمین شود. استفاده از بتن با اسلامپ بالا بدون افزودن آب (با استفاده از فوقروانکننده) در آرماتورگذاریهای متراکم ضروری است.
آزمایشهای کنترل کیفیت
آزمایشهای استاندارد کنترل کیفیت بتن لرزهای شامل موارد زیر است:
- آزمایش اسلامپ برای کنترل کارایی
- ساخت نمونههای استوانهای و آزمایش مقاومت فشاری در سن ۷ و ۲۸ روز
- آزمایش مقاومت کششی برزیلی (Brazilian Test)
- آزمایش التراسونیک برای کنترل یکنواختی بتن سختشده
- آزمایش کشش میلگرد برای تأیید مشخصات فولاد
ملاحظات طراحی در مناطق با خطر لرزهای بالا
اثر پیچش
در ساختمانهایی که مرکز جرم و مرکز سختی با هم فاصله دارند، زلزله باعث ایجاد لنگر پیچش میشود. این پیچش نیروهای اضافی، بهخصوص در ستونهای گوشه ایجاد میکند. در مناطق با خطر لرزهای بالا، آییننامهها معمولاً نامنظمی پیچشی را محدود میکنند و الزامات خاصی برای آن تعریف میکنند.
اثر P-Delta
در ساختمانهای بلند، جابجایی جانبی ناشی از زلزله باعث میشود نیروهای ثقلی (وزن ساختمان) لنگر اضافی ایجاد کنند. این پدیده که به اثر P-Delta معروف است، میتواند در ساختمانهای بلند با جابجاییهای بزرگ باعث بیپایداری شود. در طراحی لرزهای ساختمانهای بلند، این اثر باید در محاسبات لحاظ شود.
ضریب رفتار (R)
ضریب رفتار یکی از مهمترین پارامترهای طراحی لرزهای است که میزان شکلپذیری سیستم سازهای را نشان میدهد. سیستمهای شکلپذیرتر ضریب رفتار بالاتری دارند و میتوانند با نیروی طراحی کمتری برای مقاومت در برابر زلزله طراحی شوند. این امر به این دلیل است که سازههای شکلپذیر انرژی زلزله را از طریق تغییر شکلهای غیرخطی جذب میکنند.
نتیجهگیری
مقاومسازی بتن در برابر زلزله و نیروهای جانبی یک علم چندوجهی است که مستلزم توجه همزمان به طراحی، انتخاب مصالح، جزئیات اجرایی و کنترل کیفیت است. پنج اصل بنیادین (شکلپذیری، استحکام جانبی، یکپارچگی سازهای، توزیع یکنواخت جرم و سختی و اجتناب از طبقه نرم) باید در تمام مراحل طراحی و اجرا مد نظر قرار گیرند.
انتخاب سیستم مناسب مقاوم در برابر نیروهای جانبی، آرماتورگذاری صحیح با جزئیات لرزهای، استفاده از بتن با مشخصات مناسب و اجرای دقیق با کنترل کیفیت جدی، ارکان اصلی یک سازه بتنی مقاوم در برابر زلزله هستند.
برای ساختمانهای موجود نیز روشهای مؤثری مثل ژاکتکردن ستونها، مقاومسازی با FRP، اضافه کردن دیوار برشی و ایزولاسیون لرزهای وجود دارند که میتوانند با هزینهای بسیار کمتر از تخریب و بازسازی، ایمنی لرزهای ساختمان را به سطح مطلوب برسانند.
پیشرفتهای اخیر در علم مصالح و مهندسی سازه، ابزارهای قدرتمندتری برای مقاومسازی لرزهای فراهم کرده است. بتنهای پیشرفته مثل UHPC و بتن الیاف پلیمری، روشهای نوین مقاومسازی مثل FRP و میراگرهای لرزهای، و نرمافزارهای تحلیل غیرخطی پیشرفته، امکان طراحی سازههایی با عملکرد لرزهای بسیار بهتر از گذشته را فراهم کردهاند. رعایت آییننامههای لرزهای، نظارت دقیق بر اجرا و فرهنگسازی عمومی درباره اهمیت ایمنی لرزهای سه رکن اصلی کاهش خسارات زلزله در آینده هستند.
در نهایت، سرمایهگذاری در مقاومسازی لرزهای نه تنها یک الزام مهندسی بلکه یک ضرورت اخلاقی و اجتماعی است. ساختمانی که در برابر زلزله ایمن باشد، زندگی انسانها را حفظ میکند و این بالاترین هدف مهندسی سازه است. مسئولیت مهندسان، سازندگان و مالکان در قبال ایمنی لرزهای ساختمانها یک تعهد مشترک است که باید با جدیت و دقت کامل به آن عمل شود.
