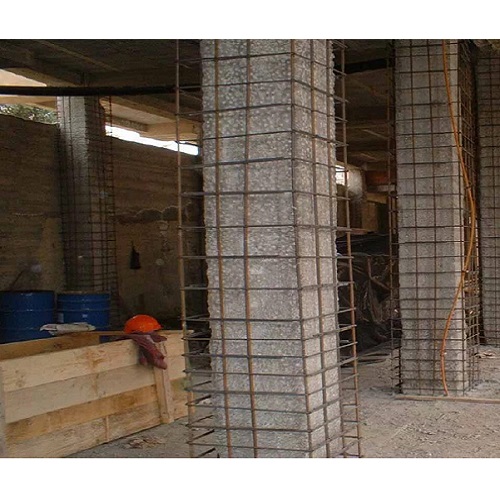

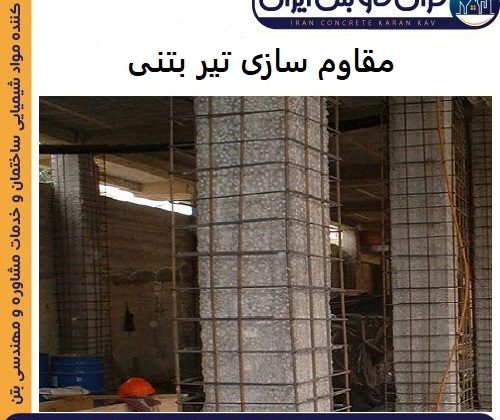

مقاوم سازی تیر بتنی
مقدمهای بر مقاومسازی تیرهای بتنی
مقاوم سازی تیر بتنی، تیرهای بتنی از اجزای اصلی سازههای مختلف بتنی هستند که وظیفه تحمل و انتقال بارها را بین دیگر اعضا بر عهده دارند. به دلیل اثرات محیطی، بارگذاریهای غیرمنتظره، افزایش سطح بهرهبرداری سازه یا تغییر شرایط طراحی، این تیرها ممکن است با گذر زمان دچار آسیب و کاهش مقاومت شوند. مقاومسازی تیرهای بتنی فرایندی است که با استفاده از تکنیکها و مصالح مختلف سعی دارد مقاومت، دوام و عملکرد سازه را بهبود بخشد یا بازگرداند. این اقدام نه تنها باعث افزایش عمر مفید سازه میشود، بلکه موجب افزایش ایمنی و کاهش هزینههای ناشی از تعمیرات اساسی میگردد.
ضرورت مقاومسازی تیرهای بتنی در سازهها
اهمیت مقاومسازی تیرهای بتنی از چندین جنبه قابل بررسی است:
– افزایش ایمنی: کاهش ریسک خرابی و کاهش احتمال سقوط اجزای سازهای، به ویژه هنگام رخداد زلزله یا بارهای غیرمعمول.
– بهبود عملکرد سازه: بازگرداندن یا افزایش ظرفیت باربری تیرها، تسهیل کاربرد سازه برای بارهای بالاتر.
– صرفهجویی اقتصادی: با مقاومسازی صحیح میتوان از تخریب کامل سازه و ساخت مجدد آن جلوگیری کرد.
– انطباق با معیارهای نوین: سازههای قدیمی معمولاً براساس استانداردهای قدیمی طراحی شدهاند؛ مقاومسازی آنها این امکان را فراهم میکند که با الزامات جدید مطابقت داشته باشند.
– تأثیرات محیطی: مقاومت سازه در برابر عوامل مخرب مانند خوردگی، رطوبت، تغییرات دمایی و… افزایش مییابد.
علل ضعف و خرابی تیرهای بتنی
عوامل متعددی باعث کاهش مقاومت و خرابی تدریجی تیرهای بتنی میشوند که شامل موارد زیر است:
1. کیفیت نامطلوب مصالح اولیه: نوع سیمان، ترکیب بتن، مواد افزودنی، عدم کنترل دمای بتن هنگام اجرا و غیره بر کیفیت و دوام سازه تأثیرگذار است.
2. بارگذاری بیش از حد: وارد آمدن بارهای بیشتر از ظرفیت طراحی یا تغییر شرایط بارگذاری به مرور باعث آسیبهای داخلی میشود.
3. خوردگی میلگردها: نفوذ کلرورها، رطوبت و گازهای مضر باعث ایجاد خوردگی در فولاد تقویتی و ضعف مقطع میشود.
4. تغییرات دمایی و شرایط محیطی: انبساط و انقباض ناشی از دما، سیکلهای یخزدگی-ذوب و رطوبت باعث ایجاد ترکهای سطحی و عمقی میشود.
5. طراحی و اجرای نامناسب: اشکال در طراحی، نقص در اجرای آرماتورگذاری، بتنریزی ناقص یا درزهای اجرایی میتواند باعث بروز آسیب شود.
6. زلزله یا ضربه: اعمال نیروهای ناگهانی فراتر از مقاومت تیر باعث شکست یا آسیبهای جدی میشود.
7. نشستهای فونداسیون: تغییر شکلهای غیر یکنواخت پیها موجب ایجاد ترک و تغییر مکان در تیرها میشود.
انواع آسیبهای رایج در تیرهای بتنی
آسیبهای متداولی که در تیرهای بتنی مشاهده میشود معمولاً بر اساس محل و ماهیت آنها طبقهبندی میشوند:
– ترکهای کششی: معمولاً در قسمت زیرین تیر و در نواحی که کشش بر بتن اعمال میشود ایجاد میگردد؛ این ترکها ممکن است ناشی از بارگذاری بیش از حد یا نشست غیر یکنواخت باشند.
– ترکهای فشاری: در قسمتهای تحت فشار ایجاد میشود و معمولاً همراه با خرد شدن بتن و کاهش ظرفیت باربری است.
– آسیبهای ناشی از خوردگی میلگرد: باعث کاهش سطح مقطع میلگرد و کاهش چسبندگی آن با بتن میشود که در نتیجه مقاومت تیر پایین میآید.
– خرابیهای سطحی: شامل ترکهای سطحی، پوسته شدن بتن و جداشدگی پوشش بتن از سطح میلگرد میشود.
– آسیبهای ناشی از نشست و تغییر شکل: تغییر شکل دائمی تیر، اعوجاج یا کمانش از انواع این خرابیها هستند.
– شکست برشی: ناشی از بارگذاری جانبی یا ترکیب بارها، که منجر به ایجاد ترکهای مورب و کاهش مقاومت برشی تیر میگردد.
– شکست خمشی: به صورت گسیختگی در ناحیه کششی تیر به دلیل عدم تحمل بار خمشی بالاتر از ظرفیت.
– آسیبهای حرارتی: ناشی از اثرات ناشی از حرارت بالا، آتشسوزی یا سیل که خواص بتن و فولاد را تغییر میدهد.
انواع روشهای مقاومسازی تیرهای بتنی
روشهای مقاومسازی تیرهای بتنی بسته به نوع آسیب، میزان خرابی و شرایط اجرایی تقسیمبندی میشوند:
1. تقویت سطحی با مواد مکانیکی: استفاده از صفحات فولادی، پروفیلهای فلزی و اتصالات مکانیکی جهت افزایش ظرفیت باربری.
2. تزریق رزین اپوکسی: پرکردن ترکها و افزایش چسبندگی میان بتن و میلگرد برای جلوگیری از نفوذ عوامل خورنده.
3. استفاده از الیاف FRP: ورقها یا نوارهای کامپوزیت با خاصیت بالا در مقاومت کششی که به سطح تیر چسبانده میشوند.
4. بازسازی و جایگزینی بخشهای آسیبدیده: حذف بخشهای آسیبدیده بتن و جایگزینی آن با بتن مقاوم یا ملات ترمیمی.
5. روشهای پیشتنیدگی و پستنیدگی: اعمال نیروی پیشکششی یا پسکششی روی تیرها برای افزایش مقاومت خمشی و برشی.
6. پوششهای مقاومتی و محافظتی: افزایش مقاومت تیر در برابر شرایط جوی، خوردگی و آتشسوزی با استفاده از پوششهای ویژه.
7. استفاده از فناوریهای نوین: مانند ملاتهای پلیمری، نانو مواد و مواد خود ترمیمشونده.
8. تقویت اتصالات و وصلهها: بهبود نقاط اتصال و وصله میلگردها برای افزایش یکپارچگی و انتقال بار.
هر روش مزایا و محدودیتهای خاص خود را دارد و معمولاً براساس نوع آسیب و شرایط سازه انتخاب میشود.
مقاوم سازی با ورقهای کامپوزیت FRP
ورقهای FRP (Fiber Reinforced Polymer) یا پلاستیک تقویت شده با الیاف، یکی از روشهای پیشرفته و پرکاربرد مقاومسازی تیرهای بتنی هستند. این ورقها معمولاً شامل الیاف کربن، شیشه یا آرامید میشوند که درون یک ماتریس رزین اپوکسی قرار گرفتهاند. ویژگیهای بارز این روش عبارتند از:
– وزن سبک: برخلاف فولاد، FRP وزن بسیار کمی دارد که باعث سهولت در نصب و کاهش بار مرده سازه میشود.
– مقاومت بالا: ظرفیت کششی و خمشی بسیار زیاد و مقاومت شیمیایی مناسب.
– انعطافپذیری: قابلیت نصب روی سطوح با اشکال هندسی مختلف و در شرایط محدود.
– مقاومت در برابر خوردگی: مقاوم در برابر رطوبت، کلرورها و سایر عوامل مخرب محیطی.
– سهولت اجرا: نیاز به تجهیزات محدود و امکان اجرای سریع روی سازههای موجود.
– کاهش ضخامت مقاومسازی: امکان تقویت سازه بدون تغییر ظاهری زیاد و بدون افزایش ابعاد.
مراحل اجرای مقاومسازی با FRP شامل آمادهسازی سطح بتن، تمیزکاری و حذف بخشهای ضعیف، اعمال رزین پرایمر، نصب ورقها و حفاظت از سطح نصب شده است. نکته مهم در کاربرد FRP توجه به چسبندگی صحیح ورقها و طراحی دقیق بارگذاری است.
نقش اتصالات و وصلهها در مقاومسازی تیر
اتصالات و وصلهها بخش کلیدی و حیاتی در مقاومسازی تیرها به شمار میروند زیرا عملکرد یکپارچه اعضای سازه و انتقال بار مطلوب از طریق این نقاط صورت میگیرد. نقش آنها به شرح زیر است:
– افزایش انتقال نیرو: وصلهها و اتصالات مناسب باعث انتقال صحیح بارهای کششی، فشاری و برشی بین اجزای تیر و دیگر اعضای سازه میشوند.
– جلوگیری از جداشدگی و خرابیهای موضعی: مقاومسازی اتصالات از بروز خرابیهایی مانند جدا شدن تیر از ستون یا خرابی نواحی وصله شده جلوگیری میکند.
– بهبود رفتار دینامیکی: اتصالات مناسب باعث بهبود پاسخ لرزهای سازه و جلوگیری از تغییر شکلهای ناخواسته میشوند.
– تسهیل اجرای مقاومسازی: طراحی و اجرای اصولی وصلهها در هنگام مقاومسازی اجرای مراحل بعدی را آسان میکند.
– ارتقاء ظرفیت وصلههای میلگرد: در صورت آسیب مفتولها، استفاده از وصلههای مکانیکی یا جوشی مقاومسازی را ممکن میسازد.
روشهای رایج مقاومسازی وصلهها شامل استفاده از صفحات فلزی، اتصالات رزینی، آرماتورگذاری اضافی، سیستمهای FRP و انواع تجهیزات مکانیکی هستند.
مراحل اجرایی مقاومسازی تیرهای بتنی
اجرای مقاومسازی اهمیت فراوانی در رسیدن به عملکرد مطلوب دارد. مراحل معمول به شرح زیر است:
1. ارزیابی و بررسی اولیه: شامل بازدید سازه، اندازهگیری آسیبها، نمونهبرداری، تحلیلهای عددی و تعیین میزان ضعف.
2. طراحی مقاومسازی: انتخاب روش مناسب، مصالح، تجهیزات و ترسیم جزئیات اجرایی براساس نتایج ارزیابی.
3. آمادهسازی سطح: تمیزکردن بتن، حذف بخشهای ترکخورده، شنزدایی، از بین بردن آلودگی، خشککردن سطح.
4. تعمیرات اولیه: پرکردن ترکها، تزریق رزین اپوکسی در نقاط آسیبدیده و آمادهسازی سطح صاف و مستحکم برای چسبندگی بهتر.
5. نصب مصالح مقاومسازی: اجرای ورقهای FRP، صفحات فولادی، آرماتورهای اضافه یا مواد ترمیم بتن.
6. نگهداری و محافظت: استفاده از پوششهای محافظ، اجرای عملیات خشککردن، بررسی دورهای کیفیت چسبندگی و سلامت مصالح.
7. کنترل کیفیت: بازرسیهای مستمر در هر مرحله، تستهای غیرمخرب و حصول اطمینان از اجرای دقیق.
8. آموزش و آمادگی نگهداری: اطلاعرسانی به بهرهبرداران در خصوص محدودیتها و نحوه نگهداری پس از مقاومسازی.
نکات ایمنی و الزامات نظارتی حین مقاومسازی
رعایت نکات ایمنی و استانداردهای نظارتی از اهمیت ویژهای برخوردار است:
– استفاده از تجهیزات حفاظت فردی: دستکش، عینک ایمنی، ماسک تنفسی، لباس محافظ در هنگام استفاده از رزینها و مواد شیمیایی.
– اطمینان از تهویه مناسب: برای کاهش استنشاق گازها و بخارات مضر ناشی از مواد مقاومسازی.
– کنترل دسترسی: محدود کردن ورود افراد غیر مسئول به محل عملیات مقاومسازی.
– رعایت نکات ایمنی حین کار در ارتفاع: استفاده از داربستهای ایمن، کمربند ایمنی، سکوی مناسب.
– بازرسیهای منظم توسط ناظرهای مجرب: برای اطمینان از مطابقت با مشخصات فنی و اهداف طراحی.
– استفاده از مصالح دارای تأییدیه و استاندارد: برای تضمین کیفیت عملکرد مقاومسازی.
– پایش وضعیت سازه در طول اجرای کار: شناسایی تغییرات ناخواسته و واکنش مناسب به آنها.
– مدیریت پسماندها: دفع مواد شیمیایی و مصالح اضافی به شیوه محیط زیستپسند.
– آگاهیبخشی و آموزش پرسنل: آشنایی با روشها، خطرات و اقدامات پیشگیرانه برای کاهش حوادث.
جمعبندی و راهکارهای پیشنهادی برای بهبود مقاومسازی تیرهای بتنی
مقاومسازی تیرهای بتنی یک بخش کلیدی در حفظ ایمنی و دوام سازهها محسوب میشود و اجرای صحیح آن موجب افزایش عمر مفید سازه و کاهش هزینههای تعمیرات و بازسازی خواهد شد. در این راستا نکات زیر میتوانند نقش موثری داشته باشند:
– انجام ارزیابی دقیق و علمی پیرامون وضعیت تیرها قبل از هر تصمیم مقاومسازی.
– بهرهگیری از تکنولوژیهای نوین مانند سیستمهای FRP و مواد خود ترمیمشونده.
– توجه به انتخاب مصالح مقاوم، با کیفیت و متناسب با شرایط محیطی و بارگذاری.
– طراحی دقیق و مهندسی متکی بر تحلیلهای عددی و شبیهسازی رفتار سازه.
– آموزش فنی و تخصصی مجریان و ناظران مقاومسازی جهت اجرای صحیح مراحل کار.
– حصول اطمینان از رعایت استانداردهای ملی و بینالمللی در طول فرایند مقاومسازی.
– به کارگیری راهکارهای پیشگیرانه شامل نگهداری دورهای سازه، پایش وضعیت سلامت عضوها و اجرای روشهای محافظتی مکمل.
– توسعه پژوهشهای کاربردی جهت بهبود روشها و کشف راهکارهای جدید مقاومسازی.
با اجرای راهکارهای فوق و توجه به جزئیات فنی و اجرایی میتوان به بهبود مستمر روشهای مقاومسازی تیرهای بتنی دست یافت و سازههای مقاومتر و پایدارتر ایجاد کرد.
