نصب واتر استاپ
واتر استاپ چیست
نصب واتر استاپ، واتر استاپ (Waterstop) نوار یا المانی است که در سازههای بتنی به منظور جلوگیری از نفوذ آب در محل درزهای اجرایی، انبساطی و اتصالها بکار میرود. نقش اصلی آن ایجاد یک مانع فیزیکی و آببند برای جلوگیری از عبور آب تحت فشار یا رطوبت از درزهای بین بتنهای اجرا شده در زمانهای مختلف است. بدون وجود واتر استاپ، آب به راحتی میتواند در این نقاط نفوذ کند و به مرور باعث آسیبهای جدی به سازه شود.
انواع واتر استاپ

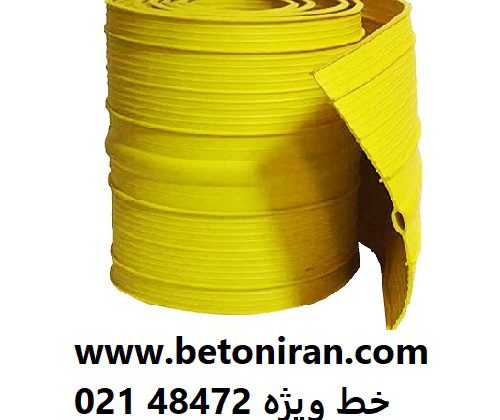

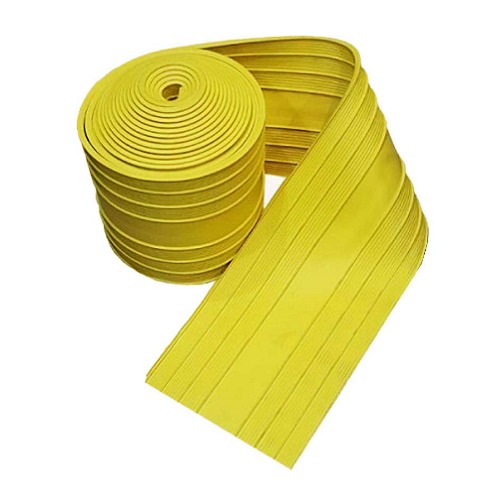

الف- واتر استاپ PVC (پلی وینیل کلراید): رایجترین نوع بوده و به دلیل انعطافپذیری، مقاومت در برابر مواد شیمیایی و آسانی نصب، بسیار استفاده میشود.
ب- واتر استاپ هیدروفیلیک: حاوی موادی است که در مجاورت آب متورم شده و شکافها را پر میکند، مناسب برای درزهای کوچک و تحمل جابجاییهای سازهای.
ج- واتر استاپ بنتونیتی: بر پایه بنتونیت بوده و در نواحی با نفوذ آب کم و متوسط کاربرد دارد، مزیت آن تورم در برابر آب است تا آببندی دینامیک انجام شود.
د- واتر استاپ فلزی: ساخته شده از فولاد یا مس، کاربرد محدود به پروژههایی با فشار و شرایط ویژه دارد.
ه- واتر استاپ لاستیکی: مقاوم و قابل کشش در دماهای مختلف و شرایط محیطی نا مساعد.
کاربرد واتر استاپ
– آببندی مخازن آب، فاضلاب و تانکرهای بتنی
– آببندی درزهای اجرایی و انبساطی در پلها، تونلها و سدها
– جلوگیری از نفوذ رطوبت در فونداسیونها و پارکینگهای زیرزمینی
– استفاده در سازههای آبزی، خطوط مترو و هرجا که احتمال نفوذ آب وجود دارد
مزایای استفاده از واتر استاپ
– تضمین عدم نفوذ آب از درزهای سازهای
– افزایش دوام عمر سازه و کاهش هزینههای نگهداری
– سادگی، سرعت و دقت بالای نصب
– مقاومت در برابر مواد شیمیایی، فشار هیدرولیکی و شرایط جوی
– انعطافپذیری و سازگاری با جابجایی و حرکت سازه
– کمک به جلوگیری از خوردگی میلگردها و تخریب بتن
نحوه عملکرد واتر استاپ
این قطعه در درز اجرایی یا انبساطی بتن قرار میگیرد و با استفاده از ساختار خاص سطح و جنس خود، از عبور آب جلوگیری میکند. در انواع هیدروفیلیک و بنتونیتی، جذب آب منجر به تورم و جذب فضاهای خالی میشود. در واتر استاپهای PVC، سازگاری فیزیکی و اتصال مکانیکی مانع نفوذ آب است.
نحوه تولید واتر استاپ
– انتخاب مواد پلیمری یا بنتونیتی باکیفیت
– عملیات شکلدهی از طریق فرایند اکستروژن، تزریق، یا ورقهسازی
– افزودن افزودنیهای مقاومتی برای بهبود خواص مکانیکی، شیمیایی و حرارتی
– نمونهبرداری و آزمایشهای کیفیت متریال و اندازهگیری مقاومت در برابر فشار آب
– برش به ابعاد استاندارد و بستهبندی مناسب برای حمل و انبار
نحوه نصب واتر استاپ
آمادهسازی سطح:
– اطمینان از تمیزی و خشک بودن محل درز
– پاکسازی کامل سطح از هرگونه چربی، گرد و غبار، رنگ یا پاشیدگیهای قبلی
– ارزیابی وضعیت بتن مجاور و صاف بودن سطح
تعیین محل دقیق نصب:
– بررسی نقشههای اجرایی و تعیین دقیق محلهای درزهای اجرایی و انبساطی
– علامتگذاری محلها برای نصب واتر استاپ
نصب واتر استاپ:
– واتر استاپ باید در مرکز عرض درز قرار بگیرد تا بتواند اتصال دو بتن ریخته شده را عایق کند
– استفاده از بستهای فلزی یا پلاستیکی مخصوص جهت مهار واتر استاپ در محل نصب و جلوگیری از جابجایی
– در صورت نیاز، تقویت محل اتصال و خمها با نوار کمکی یا دستورات خاص نصب
اتصال نوارها:
– هر قطعه واتر استاپ باید به صورت پیوسته و بدون فاصله باشد
– استفاده از دستگاه جوش سرد یا گرم (برای واتر استاپ PVC) جهت اتصال دو نوار به دور از ایجاد حفره یا آسیب
– در انواع هیدروفیلیک و بنتونیتی، پرس و اتصال دقیق و بدون درز الزامی است
بتنریزی:
– بتن باید آرام و دقت شده روی لایه واتر استاپ ریخته شود تا جلوگیری از جابجایی یا آسیب به نوار صورت گیرد
– پرهیز از ریزش آزاد بتن از ارتفاع زیاد روی واتر استاپ
– استفاده از لرزانندهها به طور کنترل شده برای جلوگیری از حرکت واتر استاپ
کنترل کیفیت:
– بازرسی دائم مراحل نصب توسط تیم کنترل کیفیت
– تست مهر و موم واتر استاپ پس از نصب و قبل از بتونریزی نهایی
– اطمینان از ثبات مکانیکی و عدم آسیب ناشی از عوامل محیطی
حفظ و نگهداری:
– جلوگیری از قرار دادن بار یا ضربه روی محل نصب
– حفاظت در برابر نور مستقیم خورشید و دمای خیلی بالا یا پایین تا زمان پوشش نهایی بتن
نکات مهم در خرید انواع واتر استاپ
– انتخاب نوع واتر استاپ متناسب با کاربرد پروژه (فشار آب، تغییرات جوی، جابجایی)
– تهیه از برندها و تولیدکنندگان معتبر و دارای استانداردهای لازم
– توجه به ضخامت و ابعاد دقیق طناب واتر استاپ
– بررسی تضمین کیفی و گارانتی محصول
– دسترسی به پشتیبانی فنی و خدمات پس از فروش
– قیمت متناسب با کیفیت و کارایی باشد، نه صرفا ارزان بودن
– حتما نمونه و مشخصات فنی دقیق محصول را دریافت و مقایسه کنید
عوامل تاثیرگذار بر قیمت انواع واتر استاپ
– نوع مواد اولیه: واتر استاپ PVC نسبت به هیدروفیلیک یا بنتونیتی تفاوت قیمت دارد
– ابعاد و ضخامت: مقادیر بزرگتر منجر به افزایش قیمت میشود
– روش تولید و کیفیت کنترل: کیفیت بالا معمولاً هزینه تولید بیشتری دارد
– برند و محل تولید: محصولات برندهای شناخته شده معمولاً گرانتر اما قابل اعتمادتر هستند
– هزینه حمل و نقل: وزن و حجم واتر استاپ و فاصله محل پروژه تأثیرگذار است
– سفارشهای سفارشی یا سایز غیر استاندارد: باعث افزایش قیمت میشود
– شرایط بازار و نوسانات قیمت مواد اولیه: باعث تغییر قیمت نهایی خواهد شد
توضیحات کامل مراحل اجرای و نصب واتر استاپ
مرحله اول – برنامهریزی دقیق
پیش از شروع نصب، باید جای دقیق درزهای اجرایی، انبساط و مفاصل مشخص شود. بررسی شرایط محیطی، فشار آب، نوع سازه و میزان جابجاییهای احتمالی کمک میکند واتر استاپ مناسب انتخاب شود. در این مرحله باید نوع واتر استاپ و شیوه نصب با تیم مهندسی تایید گردد.
مرحله دوم – آمادهسازی محل نصب
تمام سطوحی که قرار است واتر استاپ بر روی آن نصب شود باید پاک، خشک و عاری از هرگونه آلودگی، روغن یا ذراتی باشد که به چسبندگی بتن خراب کند. در بعضی موارد ممکن است نیاز به زیرسازی اولیه یا اعمال پرایمر باشد تا نصب بهتر صورت گیرد.
مرحله سوم – قرار دادن واتر استاپ
واتر استاپ باید در مرکز درز یا محل اتصال دو بخش بتن قرار بگیرد. استفاده از بست، گیره، میخهای موقت یا تسمههای مخصوص باعث میشود نوار در جای خود ثابت بماند و در حین بتنریزی حرکت نکند. برای نوارهای با طول زیاد باید قبل از نصب به اندازه اطمینان حاصل شود.
مرحله چهارم – اتصال نوارها
برای پوشش درزهای طولانی، اتصال دو یا چند قطعه واتر استاپ باید به صورت حرفهای و بدون نقص انجام شود. در واتر استاپهای PVC این کار با دستگاه جوش مخصوص انجام میشود که دو قطعه را یکپارچه میکند. در واتر استاپهای هیدروفیلیک باید محل اتصال به دقت پرس و مهر و موم شود.
ادامه
مرحله پنجم – بتنریزی و کنترل
باید عملیات بتنریزی به آرامی و با دقت صورت گیرد تا نوار شکست نخورده یا جا به جا نشود. بتن باید به آرامی ریخته شود و اگر ارتفاع ریزش زیاد است به کمک لوازم تسهیل کننده هدایت شود. استفاده از لرزاننده بتن باید با محتاطانه انجام شود تا فشار ناگهانی به واتر استاپ وارد نشود.
مرحله ششم – نظارت و تست نهایی
پس از نصب و قبل از اتمام پروژه، تیم کنترل کیفیت بازرسیهای فنی انجام داده و نشتی احتمالی را بررسی میکند. تستهای فشار آب، مشاهده وضعیت واتر استاپ و رفع هرگونه نقص جزو الزامات است.
مرحله هفتم – نگهداری شرایط
پس از نصب و بتنریزی باید از آسیب فیزیکی و تابش مستقیم نور خورشید به نوار جلوگیری شود. دماهای شدید و تماس با مواد شیمیایی نیز باید محدود گردد. تا زمان بهرهبرداری باید تحت نظارت باشند تا عملکرد کامل تضمین شود.
جمعبندی
نصب درست واتر استاپ جزو عوامل کلیدی موفقیت در اجرای سازههای بتنی در معرض آب یا رطوبت است. شناخت انواع واتر استاپ، ویژگیها، روشهای تولید و اصول نصب باعث میشود عملیات با کیفیت و بدون مشکل انجام شود. رعایت دقیق مراحل فنی نصب، کنترل کیفیت مستمر و انتخاب محصول متناسب با نیازهای پروژه، به افزایش عمر و مقاومت سازه منجر خواهد شد.
در نهایت توصیه میشود قبل از انتخاب واتر استاپ با کارشناسان تخصصی مشورت شود و نصب توسط تیمهای آموزش دیده و مجرب صورت گیرد تا از بروز مشکلات بعدی جلوگیری شود. نصب صحیح نه تنها هزینههای تعمیر و نگهداری را کاهش میدهد بلکه ایمنی و پایداری سازه را تضمین میکند.
