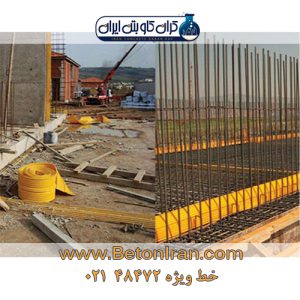

اتصال واتراستاپ ها

واتراستاپ یا نوار واترپروف ، جهت آب بندی درزهای اجرائی و انبساطی در سازه های بتنی مورد استفاده قرار می گیرد. این نوار در وسط ضخامت مقطع بتنی قرار می گیرد به طوری كه نیمی از عرض آن در یک مرحله از استقرار بتن و نیم دیگر آن در مرحله دیگر واقع می شود و بدین طریق مانع از عبور آب در محل درز خواهد شد.

برای آب بندی یک سازه بتنی باید دو کار اساسی صورت بگیرد:

• آب بندی خود بتن توسط بتن مناسب که توسط افزودنی های بتن و ژل میکروسیلیس یا استفاده از مواد واترپروف بتن یا مکمل های بتن صورت می گیرد.

• آب بندی درزهای بتن توسط واتراستاپ که واتراستاپ های پی وی سی یا استفاده از واتراستاپ های آب هیدروفیلی یا بنتولیتی توصیه می شود.

که هر دو صورت می بایست برقرار باشد.

اصول آب بندی بتن

اصلاح منحنی دانه بندی و کنترل میزان فیلر (FILLER) بتن یعنی بیشتری نسبت به سایر مواد داشته باشد و تغییر نسبت مصالح درشت به ریز (در بتن های معمولی شن بیشتر است ولی در اینجا نسبتها برابر باید باشد)، نسبت آب به سیمان حداقل است، از دیگر عوامل موثر ویبره ی مناسب است و برای افزایش ضریب اطمینان لزوما همه بتن ها نیاز به افزودنی ندارند البته اگرخوب اجرا شود.

اصول آب بندی درزها

• واتر استاپ

• درزگیر که به عنوان مکمل استفاده می شود نه به عنوان جایگزین

کاربرد واتر استاپ ها برای آب بندی درزهای اجرایی و درزهای انبساط در سازه های بتنی آبی استفاده می شود.

اهمیت واتر استاپ ها را در سازه های آبی می توان به مانند بادبند ها در سازه ها عنوان نمود.

واتر استاپ طول مسیر جریان و حرکت آب را طولانی می کند تا آب نتواند نشت کند. ضخامت بتن بر اساس میزان نفوذ پذیری از آن جهت اهمیت دارد که اگر ضخامتش بیشتر از میزان نفوذ پذیری آب باشد تا آب از آن عبور نکند.

یکی از نکات در طراحی، عرض واتر استاپ است، که عمق نفوذ بیشتر از یک دور رفت و برگشت باشد.

انواع واتر استاپ

۱. واتراستاپ کفی تخت (EF)

کاربرد: برای آب بندی درزهای اجرایی کف

۲. واتراستاپ دمبلی تخت (EM)

کاربرد:  برای آب بندی درزهای اجرایی با فشار استاتیکی بالا

۳. واتراستاپ کفی حفره دار (OF)

کاربرد:  برای آب بندی درزهای انبساطی کف

۴. واتراستاپ دیواری تخت (E)

کاربرد:  برای آب بندی درزهای اجرایی و قطع بتن ریزی

۵. واتراستاپ دیواری حفره دار (O)

کاربرد:  برای آب بندی درزهای انبساطی و ژوئن ها

اتصال واتر استاپ ها

به ۲ روش می شود واتراستاپ ها را به یکدیگر متصل کرد.

۱. چسب های صنعتی

از چسب های صنعتی برای اتصال نرم واتراستاپ ها استفاده می شود. بدین صورت که حدودا ۳۵ سانتی متر از دو سمت واتراستاپ را به چسب های صنعتی آغشته می کنیم و به صورت اورلب بر روی هم قرار می دهیم، توجه شود که باید این دو لایه که به چسب آغشته شده اند را بعد از چسباندن، برای مدتی تحت فشار قرار دهیم تا کاملا یکدیگر را جذب نمایند.

۲. دستگاه هویه (اتوی واتراستاپ)

ابتدا دو سر واتر استاپ را گرم می کنیم تا به حالت مذاب در بیاید، سپس دو سر واتراستاپ را در کنار یکدیگر قرار می دهیم تا دو واتراستاپ به یکدیگر متصل شوند، و در نهایت هم پس از سرد شدن به صورت یکپارچه در می آیند.
