مقاوم سازی بتن با استفاده از شاتکریت بتنی
مقدمه
مقاوم سازی بتن با استفاده از شاتکریت بتنی، مقاومسازی سازههای بتنی یکی از حوزههای بسیار مهم و حیاتی در مهندسی عمران است که به منظور افزایش مقاومت، دوام، ایمنی و طول عمر سازههای موجود انجام میشود. با گذشت زمان، سازههای بتنی در معرض عوامل مختلفی مانند خوردگی، ترکخوردگی، بارهای اضافه، تغییر شرایط محیطی و زلزله قرار میگیرند که سبب کاهش عملکرد و ایمنی آنها میشود. به همین دلیل استفاده از روشهای مقاومسازی بهخصوص در ساختمانها، پلها، تونلها، سدها و سازههای زیرزمینی اهمیت زیادی یافته است.
شاتکریت بتنی یکی از روشهای موثر و پیشرفته در مقاومسازی سازههای بتنی است که در سالهای اخیر کاربردهای خود را گسترش داده است. این روش دارای مزایای ویژهای مانند سهولت اجرا، اتصال عالی با سطح سازه، صرفهجویی در زمان و هزینه و امکان تقویت در اشکال پیچیده میباشد.
در این مقاله به صورت تفصیلی به معرفی شاتکریت، انواع و کاربردهای آن، روشهای اجرا، مزایا، چالشها و بررسی فنی و اجرایی مقاومسازی بتن با استفاده از شاتکریت بتنی پرداخته میشود.
۱. تعریف و مفهوم شاتکریت بتنی
۱-۱. تعریف شاتکریت

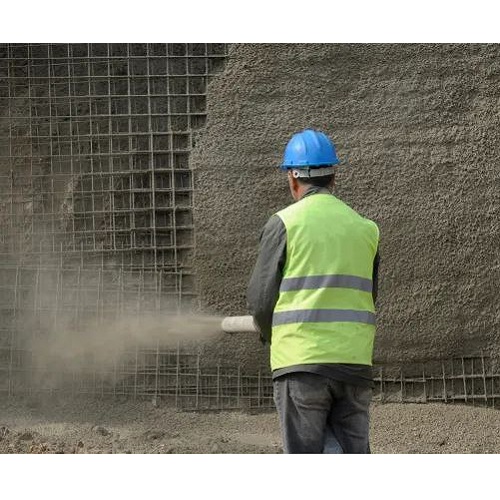

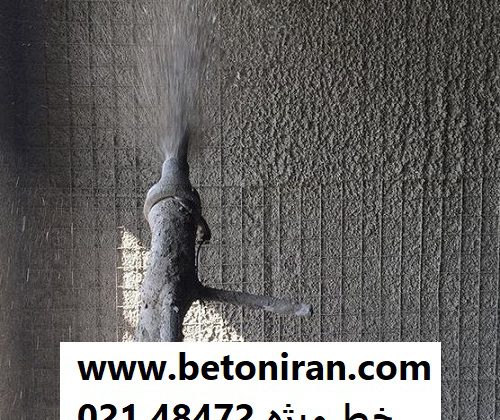

شاتکریت (Shotcrete) به معنی بتن پاششی است که به صورت خشک یا تر از طریق فشار هوای فشرده توسط نازل مخصوص بر روی سطح مورد نظر پاشیده میشود. به عبارت دیگر، شاتکریت روشی است که در آن بتن یا ملات با فشار هوا مستقیماً به سطح دیواره، سقف یا هر سطوح دیگر پاشیده میشود و بدون قالببندی شکل میگیرد.
۱-۲. انواع شاتکریت
شاتکریت بر اساس نحوه ترکیب مواد به دو نوع تقسیم میشود:
– شاتکریت خشک: در این روش، سیمان، سنگدانه و افزودنیهای مختلف به صورت خشک مخلوط شده و داخل دستگاه خشکپاشیده قرار میگیرد و سپس همراه هوا به سمت نازل انتقال مییابد. آب در نازل به مخلوط خشک تزریق و بتن ایجاد میشود و به سطح پاشیده میشود.
– شاتکریت تر: بتن یا ملات آماده (شامل آب، سیمان، سنگدانه و افزودنیها) به صورت مخلوط تر به نازل فرستاده شده و توسط فشار هوا بر روی سطح پاشیده میشود.
هر یک از این روشها مزایا و کاربردهای خاص خود را دارند.
۱-۳. ترکیبات اصلی شاتکریت
ترکیبات اصلی شاتکریت مشابه بتن معمولی است که شامل:
– سیمان پرتلند یا سایر سیمانهای خاص
– سنگدانههای ریز و درشت (معمولاً تا اندازه ۲۰ میلیمتر)
– آب
– افزودنیهای شیمیایی (افزایش عملکرد، کنترل گیرش، کاهش آب، تقویت چسبندگی و غیره)
۲. علل و ضرورت مقاومسازی بتن
۲-۱. آسیبها و خرابیهای رایج در سازههای بتنی
– ترکخوردگی ناشی از تغییرات حرارتی، نشست، بارهای دینامیکی و بارهای منفی
– خوردگی آرماتورها به علت نفوذ یون کلر، دیاکسید کربن و رطوبت
– پوسته شدن و جدا شدن پوشش بتنی (Spalling)
– کاهش مقاومت مکانیکی بتن بر اثر عوامل محیطی و فرسایش
– آسیبهای ناشی از زلزله و بارهای اضافی
۲-۲. اهمیت مقاومسازی
عدم اقدام به موقع جهت مقاومسازی سازهها میتواند منجر به:
– خطرات جدی برای ساکنان و کاربران سازهها
– کاهش دوام و عمر مفید سازه
– افزایش هزینههای تعمیرات گسترده و بازسازی مجدد
– اختلالات در بهرهبرداری و تعطیلی سازهها
در نتیجه مقاومسازی بتن به عنوان راهکار بهبود عملکرد و افزایش ایمنی سازهها اهمیت بالایی دارد.
۳. مزایای مقاومسازی بتن با شاتکریت بتنی
۳-۱. اتصال قوی و پیوستگی بالا
شاتکریت به دلیل پاشش با فشار بالا و شکلگیری ملات در محل اجرا، چسبندگی بسیار بالایی با سطح بتن موجود پیدا میکند که منجر به ایجاد یک اتصال مکانیکی و شیمیایی قوی میشود.
۳-۲. امکان اجرا بر روی سطوح مختلف و اشکال پیچیده
قابلیت اجرای شاتکریت روی سطوح افقی، عمودی و حتی زیر سقفهای شیبدار و منحنی، آن را برای مقاومسازی انواع سازهها مناسب میسازد.
۳-۳. سرعت اجرای بالا و کاهش زمان تعمیر
در مواردی که زمان محدود است، اجرای شاتکریت سریعتر از روشهای سنتی بتنریزی و قالببندی میباشد.
۳-۴. کاهش هزینههای کل پروژه
با حذف نیاز به قالببندی و کاهش نیروی انسانی مورد نیاز، هزینههای اجرایی کاهش چشمگیری مییابد.
۳-۵. افزایش دوام و مقاومت
شاتکریت باعث افزایش ضخامت پوشش، تقویت منطقه آسیبدیده و محافظت در برابر نفوذ عوامل خوردگی میشود.
۴. کاربردهای شاتکریت در مقاومسازی بتن
۴-۱. ترمیم و بازسازی سطوح آسیبدیده
شاتکریت بهطور مؤثر در ترمیم ترکها، پوستهشدگیها و تخریبهای سطحی بتن کاربرد دارد. با پاشش ملات بتن روی سطح آسیبدیده، پوششی همگن و با چسبندگی بالا ایجاد شده که موجب افزایش ظرفیت باربری و بازگرداندن شکل اولیه سازه میگردد.
۴-۲. تقویت دیوارها و ستونها
در مواردی که ظرفیت باربری ستونها و دیوارهای سازه کاهش یافته است، اجرای لایه شاتکریت با ضخامت مناسب به همراه شبکه آرماتور یا الیاف فولادی، باعث افزایش مقاومت فشاری و خمشی این اعضا خواهد شد.
۴-۳. مقاومسازی تونلها و سازههای زیرزمینی
شاتکریت کاربرد فراوانی در پوشش تونلها، کانالها و سازههای زیرزمینی دارد؛ زیرا امکان اجرای سریع و مناسب روی سطوح شیبدار و نامنظم را فراهم میآورد و مانع نفوذ آب و عوامل محیطی به داخل سازه میشود.
۴-۴. محافظت از سازهها در برابر خوردگی و شرایط محیطی
با پوششدهی سطوح بتن توسط شاتکریت، نفوذ یونهای مضر مانند کلر و دیاکسید کربن کاهش یافته و روند خوردگی آرماتورها به تاخیر میافتد. ضمن اینکه مقاومت سازه در برابر یخبندان و فرسایش بهبود مییابد.
۴-۵. مقاومسازی در برابر بارهای دینامیکی و لرزهای
اجرای لایه شاتکریت تقویت شده با الیاف، باعث افزایش جذب انرژی ناشی از بارهای ناگهانی و ارتعاشات شده و بدین ترتیب عملکرد لرزهای سازه بهبود مییابد.
۵. فرآیندهای اجرایی شاتکریت برای مقاومسازی
۵-۱. آمادهسازی سطح زیرکار
– حذف بتن غیرمقاوم، پوستهها و ملاتهای ضعیف با استفاده از روشهای مکانیکی مانند سندبلاست یا شاتبلاست.
– تمیز کردن سطح از گرد و غبار، روغن و سایر آلودگیها.
– مرطوبسازی سطح قبل از اجرای شاتکریت برای جلوگیری از جذب ناگهانی آب ملات.
۵-۲. دستگاهها و تجهیزات مورد نیاز
– ماشینهای شاتکریت خشک یا تر با ظرفیت متناسب با پروژه.
– نازلهای مخصوص پاشش بتن.
– کمپرسور هوای فشرده و لولههای انتقال مواد.
– تجهیزات ایمنی نظیر کلاه، ماسک و عینک محافظ.
۵-۳. اجرای شاتکریت
– تنظیم نسبت آب به مواد جهت حفظ کارایی مطلوب.
– شروع پاشش از پایین به بالا به منظور جلوگیری از لغزندگی ملات.
– کنترل ضخامت لایه اجرا شده به صورت مرحلهای و مطابق نقشههای مقاومسازی.
– استفاده از افزودنیها و الیاف تقویتی در صورت لزوم.
۵-۴. عملآوری و مراقبت پس از اجرا
– مرطوبسازی مداوم سطح شاتکریت شده برای جلوگیری از خشک شدن سریع و ترک خوردگی.
– جلوگیری از برخورد ضربه یا بار اضافی تا دستیابی به مقاومت کافی.
– مراقبت در برابر یخزدگی و شرایط جوی نامساعد.
۶. خصوصیات فنی و مکانیکی شاتکریت مقاومسازی
۶-۱. مقاومت فشاری
مقاومت فشاری شاتکریت معمولاً در رده ۲۰ تا ۷۰ مگاپاسکال قرار دارد. که بسته به ترکیب مواد و شرایط اجرا متفاوت است. افزایش سیمان و استفاده از افزودنیها موجب افزایش مقاومت نهایی میشود.
۶-۲. چسبندگی به بتن پایه
یکی از مهمترین شاخصهای کیفیت شاتکریت، چسبندگی آن به بتن قدیمی است. که به علت اجرای تحت فشار و ترکیب ملات در محل بسیار بالا میباشد و معمولاً بیش از ۱.۵ مگاپاسکال است.
۶-۳. دوام در برابر عوامل محیطی
شاتکریت مقاوم به شرایط یخبندان، مهاجم شیمیایی و رتبه بالایی در نفوذپذیری پایین برای جلوگیری از نفوذ رطوبت و یونها دارد.
۶-۴. انعطافپذیری و مقاومت در برابر ترکخوردگی
استفاده از الیاف فولادی یا پلیمری در شاتکریت موجب بهبود خواص کششی و کاهش طول و عرض ترکها میشود و دوام آن را افزایش میدهد.
۷. نکات اجرایی مهم در استفاده از شاتکریت برای مقاومسازی
۷-۱. انتخاب نوع شاتکریت خشک یا تر
– در پروژههای با نیاز به جابهجایی زیاد دستگاه و محیط باز، معمولاً روش خشک ترجیح داده میشود.
– در موارد نیاز به کیفیت سطح بالاتر و جلوگیری از جدایش، روش تر بهتر است.
۷-۲. کنترل نسبت آب به سیمان
افزایش بیش از حد آب باعث کاهش مقاومت و دوام نهایی خواهد شد. نسبت آب به سیمان باید با دقت کنترل و مطابق استانداردها باشد.
۷-۳. استفاده از افزودنیهای مناسب
بسته به شرایط محیطی و عملکرد مورد انتظار، استفاده از مواد کاهنده آب، تسریعکننده یا کندگیر کننده و ضدخوردگی توصیه میشود.
۷-۴. آموزش نیروی انسانی
اجرای موفق شاتکریت نیازمند حضور اپراتورهای با تجربه و آموزش دیده است. تا پاشش یکنواخت و دقیق انجام شود.
۷-۵. پایش کیفیت در زمان اجرا
