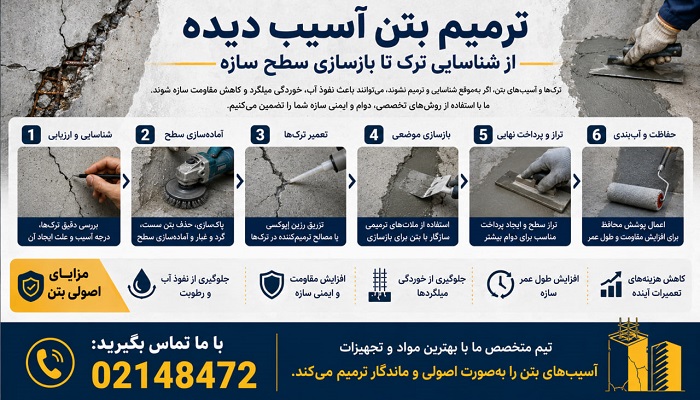

ترمیم بتن آسیب دیده، از شناسایی ترک تا بازسازی سطح سازه
مقدمه
ترمیم بتن آسیب دیده، از شناسایی ترک تا بازسازی سطح سازه، ترمیم بتن آسیب دیده یکی از مهمترین اقدامات برای حفظ ایمنی، دوام و عمر مفید سازههای بتنی است. بتن اگرچه مصالحی مقاوم و بادوام محسوب میشود، اما در طول زمان ممکن است تحت تأثیر عواملی مانند نفوذ آب، خوردگی میلگرد، بارگذاری بیش از حد، اجرای ضعیف، تغییرات دمایی، سیکل یخزدگی و ذوب، مواد شیمیایی، نشست فونداسیون یا زلزله دچار آسیب شود.
ترکهای سطحی، پوستهشدن بتن، کرموشدگی، جداشدگی لایههای بتنی، زنگزدگی آرماتورها و ریزش بخشی از پوشش بتن، همگی از علائمی هستند که نباید نادیده گرفته شوند. بیتوجهی به این مشکلات میتواند باعث گسترش خرابی، کاهش مقاومت سازه، نفوذ بیشتر آب و در نهایت افزایش هزینههای تعمیر شود.
اما ترمیم بتن فقط پر کردن یک ترک با ملات یا سیمان نیست. برای اجرای صحیح ترمیم بتن آسیب دیده، ابتدا باید علت خرابی مشخص شود. سپس با توجه به نوع آسیب، شدت آن، وضعیت میلگردها، محل عضو سازهای و شرایط محیطی، روش و مصالح مناسب انتخاب شود.
در این مقاله، مراحل کامل ترمیم بتن از شناسایی ترک تا بازسازی سطح سازه، انتخاب مواد ترمیمی، ترمیم میلگرد و عملآوری نهایی بررسی میشود.
چرا بتن آسیب میبیند؟
پیش از شروع هرگونه عملیات ترمیم بتن، باید علت اصلی خرابی مشخص شود. اگر فقط ظاهر آسیب تعمیر شود اما عامل اصلی برطرف نشود، خرابی دوباره ظاهر خواهد شد.
مهمترین دلایل آسیب دیدن بتن عبارتاند از:
- نفوذ آب و رطوبت به داخل بتن
- خوردگی میلگردهای فولادی
- ترکهای ناشی از جمعشدگی بتن
- استفاده از آب زیاد در طرح اختلاط
- عملآوری ضعیف بتن
- کرموشدگی و تراکم نامناسب
- بارگذاری بیشتر از ظرفیت طراحی
- نشست خاک یا فونداسیون
- تغییرات شدید دمایی
- حمله سولفاتها، کلریدها و مواد شیمیایی
- زلزله، ضربه یا لرزش تجهیزات صنعتی
- اجرای نامناسب درزهای اجرایی و انبساطی
- کیفیت پایین مصالح اولیه
برای مثال، اگر ترک بتن به دلیل نشست فونداسیون ایجاد شده باشد، صرفاً تزریق ملات یا رزین داخل ترک کافی نیست. ابتدا باید علت نشست، مانند ضعف خاک، نشت لوله، گودبرداری مجاور یا تغییر سطح آب زیرزمینی بررسی و برطرف شود.
علائم نیاز به ترمیم بتن آسیب دیده
آسیبهای بتن همیشه به یک شکل ظاهر نمیشوند. برخی خرابیها سطحی هستند و با ترمیم موضعی برطرف میشوند، اما برخی دیگر نشاندهنده ضعف سازهای بوده و به بررسی مهندسی و مقاومسازی نیاز دارند.
مهمترین علائم آسیب بتن عبارتاند از:
- ترکهای ریز یا عمیق روی سطح بتن
- ترکهای مورب در تیر، ستون یا دیوار
- پوستهشدن و جداشدگی سطح بتن
- نمایان شدن میلگردها
- زنگزدگی میلگرد و ایجاد لکههای قهوهای
- کرموشدگی و وجود حفره در بتن
- ریزش بخشهایی از سقف یا ستون
- نفوذ آب از دیوار، کف یا درزهای بتنی
- خیز زیاد تیر و سقف
- تغییر رنگ یا ایجاد لکههای نم و شوره
- صدای توخالی هنگام ضربه زدن به سطح بتن
- خردشدگی لبه ستون، تیر یا دال
- ایجاد ترک پس از زلزله یا بارگذاری سنگین
در صورتی که ترکها در حال گسترش باشند، بتن در حال ریزش باشد، میلگردها نمایان شده باشند یا تغییر شکل قابل مشاهدهای در تیر و ستون وجود داشته باشد، باید پیش از هر اقدامی با مهندس سازه یا متخصص ترمیم و مقاومسازی مشورت شود.
تفاوت ترمیم بتن و مقاومسازی بتن
ترمیم بتن آسیب دیده و مقاومسازی سازه بتنی مفاهیم نزدیک اما متفاوتی هستند.
ترمیم بتن معمولاً با هدف بازسازی بتن تخریبشده، پر کردن حفرهها، اصلاح کرموشدگی، ترمیم ترکها، پوشاندن میلگردهای نمایان و جلوگیری از نفوذ رطوبت انجام میشود.
اما مقاومسازی بتن با هدف افزایش ظرفیت باربری، مقاومت خمشی، مقاومت برشی، مقاومت فشاری یا عملکرد لرزهای عضو سازهای انجام میگیرد.
برای مثال:
- پر کردن یک حفره سطحی با ملات ترمیمی، ترمیم بتن است.
- تزریق اپوکسی داخل یک ترک غیرفعال سازهای، ترمیم محسوب میشود.
- اجرای ژاکت بتنی دور ستون یا نصب الیاف FRP برای افزایش ظرفیت ستون، مقاومسازی است.
- تعویض یا تقویت میلگردهای آسیبدیده ممکن است بخشی از فرآیند ترمیم و مقاومسازی باشد.
در بسیاری از پروژهها، ابتدا بتن آسیبدیده ترمیم میشود و سپس در صورت نیاز، عملیات مقاومسازی انجام خواهد شد.
مرحله اول: شناسایی نوع ترک بتن
ترک بتن یکی از رایجترین نشانههای آسیب است؛ اما همه ترکها خطرناک نیستند. برای انتخاب روش مناسب ترمیم ترک بتن، ابتدا باید نوع، جهت، عمق و فعال یا غیرفعال بودن آن بررسی شود.
ترکهای سطحی و مویی
ترکهای مویی معمولاً عرض کمی دارند و در اثر جمعشدگی، تبخیر سریع آب، عملآوری نامناسب یا تغییرات حرارتی ایجاد میشوند. این ترکها اغلب سازهای نیستند، اما میتوانند مسیر ورود آب و مواد خورنده باشند.
برای ترمیم ترکهای سطحی، ممکن است از دوغاب سیمانی اصلاحشده، پوشش آببند، ملات ترمیمی پلیمری یا مواد نفوذگر استفاده شود.
ترکهای عمیق و غیرفعال
ترکهای عمیق اما غیرفعال، ترکهایی هستند که پس از ایجاد، حرکت قابل توجهی ندارند. اگر این ترکها سازهای باشند، تزریق رزین اپوکسی میتواند راهکار مناسبی باشد.
اپوکسی پس از سخت شدن، اتصال قوی ایجاد میکند و میتواند پیوستگی موضعی بتن را تا حدی بازگرداند. با این حال، تزریق اپوکسی باید روی ترک خشک و نسبتاً پایدار انجام شود.
ترکهای فعال و حرکتدار
ترک فعال، ترکی است که در اثر انبساط و انقباض، نشست، لرزش یا تغییر شکل سازه باز و بسته میشود. استفاده از اپوکسی برای این ترکها معمولاً مناسب نیست؛ زیرا اپوکسی سخت است و ممکن است دوباره ترک بخورد.
برای ترکهای حرکتدار، ممکن است از درزگیرهای انعطافپذیر مانند ماستیک پلی یورتان، تزریق پلی یورتان مخصوص آببندی یا سیستمهای درزگیری مناسب استفاده شود. انتخاب روش به محل ترک، میزان حرکت و وجود یا عدم وجود فشار آب بستگی دارد.
ترکهای سازهای
ترکهای مورب در تیر و ستون، ترکهای اطراف اتصال تیر به ستون، ترکهای ناشی از خیز سقف یا ترکهای عمیق همراه با تغییر شکل، ممکن است نشاندهنده ضعف سازهای باشند.
این ترکها نباید فقط با ملات پوشانده شوند. ابتدا باید علت اصلی ضعف مشخص شود و در صورت نیاز، مقاومسازی با FRP، ژاکت بتنی، ژاکت فولادی یا روشهای دیگر انجام شود.
مرحله دوم: ارزیابی میزان آسیب بتن
پیش از شروع بازسازی سطح سازه، باید شدت خرابی مشخص شود. این ارزیابی میتواند شامل بازدید چشمی، ضربهزنی، اندازهگیری ترکها و آزمایشهای تخصصی باشد.
روشهای رایج ارزیابی بتن آسیبدیده شامل موارد زیر هستند:
- بررسی ظاهری ترک، پوستهشدگی و کرموشدگی
- اندازهگیری عرض و طول ترکها
- آزمایش چکش اشمیت
- آزمایش التراسونیک بتن
- مغزهگیری و آزمایش مقاومت فشاری
- اسکن آرماتور و تعیین محل میلگردها
- بررسی میزان خوردگی میلگرد
- تست چسبندگی سطح
- بررسی عمق کربناسیون بتن
- آزمایش میزان کلرید و سولفات در بتن
- بررسی خیز تیر، دال یا سقف
در پروژههای کوچک، ممکن است بازدید و ارزیابی اولیه کافی باشد؛ اما در اعضای باربر مانند ستون، تیر، سقف و فونداسیون، بهتر است ارزیابی توسط متخصص انجام شود.
مرحله سوم: حذف بتن سست و تخریبشده
یکی از مهمترین مراحل ترمیم بتن آسیب دیده، حذف کامل بتن ضعیف، پوک، ترکخورده و جداشده است. اگر ملات ترمیمی روی بتن سست اجرا شود، پس از مدت کوتاهی همراه با لایه زیرین جدا خواهد شد.
بتن آسیبدیده باید تا رسیدن به بتن سالم و مقاوم برداشته شود. این کار با ابزارهایی مانند چکش برقی سبک، فرز، واترجت، برس سیمی، قلم و چکش یا تجهیزات مکانیکی انجام میشود.
در این مرحله باید دقت شود که تخریب بیش از حد باعث آسیب به بتن سالم یا میلگردها نشود. لبه ناحیه ترمیم نیز بهتر است بهصورت قائم یا با زاویه مناسب برش بخورد تا ملات ترمیمی بتواند بهخوبی در محل قفل شود.
نکات مهم هنگام برداشتن بتن آسیبدیده
- تمام قسمتهای پوک و سست باید حذف شوند.
- بتن سالم باید دارای سطح مقاوم و زبر باشد.
- لایههای رنگ، روغن، گردوغبار و مواد جداکننده باید پاک شوند.
- اطراف میلگردها باید بهطور کامل قابل دسترس باشد.
- از ایجاد لبههای بسیار نازک در محل ترمیم جلوگیری شود.
- سطح زیرکار باید پیش از اجرای ملات کاملاً تمیز شود.
مرحله چهارم: ترمیم و محافظت از میلگردهای زنگزده
در بسیاری از خرابیهای بتن، میلگردها به دلیل نفوذ آب، کلرید یا کربناسیون دچار خوردگی میشوند. زنگزدگی میلگرد باعث افزایش حجم فولاد شده و به بتن اطراف فشار وارد میکند. در نتیجه، بتن ترک میخورد، پوسته میشود و از سطح جدا خواهد شد.
برای ترمیم میلگردهای زنگزده، مراحل زیر انجام میشود:
- بتن اطراف میلگرد تا رسیدن به بخش سالم برداشته شود.
- زنگزدگی، پوستههای سست و آلودگی از سطح میلگرد پاک شود.
- میزان کاهش قطر میلگرد بررسی گردد.
- در صورت نیاز، میلگرد جدید با کاشت میلگرد یا وصله مناسب اضافه شود.
- روی میلگرد از پوشش محافظ ضدخوردگی یا پرایمر مخصوص استفاده شود.
- سطح برای اجرای ملات ترمیمی آماده گردد.
اگر قطر میلگرد به میزان قابل توجهی کاهش یافته باشد، ترمیم سطح بتن بهتنهایی کافی نیست. در چنین شرایطی ممکن است نیاز به تقویت عضو با میلگرد جدید، ژاکت بتنی، الیاف FRP یا روشهای مقاومسازی دیگر وجود داشته باشد.
مرحله پنجم: آمادهسازی سطح قبل از اجرای ملات ترمیمی
چسبندگی ملات ترمیمی به سطح بتن، یکی از عوامل اصلی دوام ترمیم است. سطح زیرکار باید مقاوم، تمیز، زبر و عاری از هرگونه آلودگی باشد.
برای آمادهسازی سطح معمولاً اقدامات زیر انجام میشود:
- پاکسازی گردوغبار با جاروبرقی صنعتی یا هوای فشرده بدون روغن
- حذف روغن، گریس، رنگ و آلودگیهای سطحی
- زبر کردن سطح بتن با ابزار مکانیکی
- مرطوبسازی بتن در ترمیمهای سیمانی
- حذف آب آزاد پیش از اجرای ملات
- استفاده از پرایمر یا چسب بتن در صورت نیاز
در ترمیمهای سیمانی، سطح بتن معمولاً باید در حالت اشباع با سطح خشک باشد. یعنی بتن رطوبت کافی داشته باشد، اما آب آزاد روی سطح مشاهده نشود.
در ترمیمهایی که با رزین اپوکسی یا مواد پلیمری انجام میشوند، سطح اغلب باید خشک باشد. به همین دلیل، دستورالعمل محصول مورد استفاده باید حتماً بررسی شود.
انتخاب مصالح مناسب برای ترمیم بتن
انتخاب درست مصالح، نقش تعیینکنندهای در کیفیت بازسازی سطح سازه دارد. نوع ماده ترمیمی باید با عمق خرابی، محل اجرا، شرایط محیطی، نوع عضو و نیاز سازه هماهنگ باشد.
ملات ترمیمی سیمانی
ملات ترمیمی سیمانی یکی از رایجترین مواد برای ترمیم بتنهای پوک، کرمو، لبپریده و آسیبهای سطحی تا نیمهعمیق است. این ملاتها معمولاً حاوی سیمان، ماسه دانهبندیشده، پلیمرها، الیاف و افزودنیهای مخصوص هستند.
مزایای ملات ترمیمی سیمانی:
- سازگاری مناسب با بتن
- سهولت اجرا
- مقاومت فشاری مناسب
- قیمت اقتصادیتر
- امکان استفاده در تعمیرات موضعی
- قابلیت اجرا با ماله یا پاشش در برخی مدلها
ملات ترمیمی پلیمری
ملاتهای پلیمری معمولاً چسبندگی، انعطافپذیری و مقاومت بیشتری نسبت به ملاتهای سیمانی معمولی دارند. این محصولات برای سطوحی که در معرض رطوبت، تغییرات دمایی یا ترکخوردگی محدود هستند، گزینه مناسبی محسوب میشوند.
میکروبتن و گروت ترمیمی
برای ترمیم مقاطع ضخیمتر، فضاهای زیر بیسپلیت، حفرههای بزرگ یا نقاطی که نیاز به جریانپذیری بالا دارند، میتوان از میکروبتن، گروت سیمانی یا گروت بدون انقباض استفاده کرد.
گروت باید با توجه به ضخامت اجرا و شرایط بارگذاری انتخاب شود. استفاده از گروت معمولی در محلهایی که نیاز به گروت بدون انقباض دارند، میتواند باعث ایجاد فضای خالی و کاهش کیفیت ترمیم شود.
رزین اپوکسی
رزین اپوکسی بیشتر برای تزریق ترکهای غیرفعال، چسباندن قطعات بتنی جداشده، نصب بولت و برخی تعمیرات دقیق استفاده میشود. اپوکسی دارای چسبندگی بالا است، اما برای ترکهای فعال یا سطوح مرطوب همیشه مناسب نیست.
ملاتهای مقاوم شیمیایی
در محیطهای صنعتی، تصفیهخانهها، کارخانههای شیمیایی، سازههای ساحلی و محلهایی که بتن با اسید، سولفات، کلرید یا مواد خورنده تماس دارد، باید از ملاتهای ترمیمی مقاوم شیمیایی استفاده شود.
روش ترمیم بتن کرمو و لانهزنبوری
کرموشدگی بتن معمولاً در اثر ویبره ناکافی، بتن خشک، دانهبندی نامناسب، قالببندی ضعیف یا تراکم زیاد آرماتورها ایجاد میشود. در ترمیم بتن کرمو، ابتدا باید عمق و گستردگی آسیب مشخص شود.
برای کرموشدگی سطحی، مراحل زیر معمولاً انجام میشود:
- حذف بتن سست و پوک
- تمیزکاری کامل سطح
- مرطوبسازی سطح در ترمیم سیمانی
- اجرای پرایمر یا دوغاب اتصال در صورت نیاز
- اجرای ملات ترمیمی مناسب
- پرداخت سطح
- عملآوری اصولی
اگر کرموشدگی عمیق باشد و تا میلگردها ادامه داشته باشد، باید وضعیت آرماتورها نیز بررسی شود. در برخی موارد ممکن است استفاده از گروت، میکروبتن یا شاتکریت مناسبتر از ملات دستی باشد.
تزریق ترک بتن با اپوکسی
تزریق اپوکسی یکی از روشهای مؤثر برای ترمیم ترکهای سازهای غیرفعال است. در این روش، مسیر ترک با رزین اپوکسی پر میشود تا چسبندگی و پیوستگی موضعی بتن افزایش یابد.
مراحل کلی تزریق اپوکسی عبارتاند از:
- تمیزکاری سطح ترک
- بستن سطح ترک با خمیر اپوکسی
- نصب پکر یا پورت تزریق در امتداد ترک
- تزریق رزین از پایینترین نقطه
- ادامه تزریق تا خروج رزین از پورت بعدی
- بستن پورتها پس از تکمیل تزریق
- برداشتن تجهیزات و پرداخت سطح پس از گیرش
تزریق اپوکسی باید در ترکهای خشک و پایدار انجام شود. اگر ترک دارای نشت فعال آب باشد، ابتدا باید آببندی با روش مناسب مانند تزریق پلی یورتان یا کنترل منبع رطوبت انجام شود.
اجرای ملات ترمیمی و بازسازی سطح بتن
پس از آمادهسازی سطح و انتخاب مصالح، ملات ترمیمی باید مطابق دستورالعمل سازنده اجرا شود. میزان آب، ضخامت هر لایه، روش اختلاط و زمان مصرف ملات اهمیت زیادی دارد.
نکات مهم اجرای ملات ترمیمی
- ملات را با مقدار آب توصیهشده مخلوط کنید.
- از اضافه کردن آب بیش از حد خودداری کنید.
- ملات را روی سطح آماده و مقاوم اجرا کنید.
- برای ضخامتهای زیاد، اجرا در چند لایه انجام شود.
- بین لایهها زمان لازم رعایت گردد.
- در گوشهها و لبهها، ملات باید بهخوبی فشرده شود.
- سطح نهایی با ماله یا ابزار مناسب پرداخت شود.
- از اجرای ملات روی سطح یخزده، بسیار داغ یا خیس خودداری شود.
در تعمیرات عمقی یا سطوح وسیع، ممکن است از قالببندی و گروتریزی، شاتکریت یا میکروبتن استفاده شود. انتخاب روش به ابعاد خرابی و شرایط عضو بستگی دارد.
عملآوری پس از ترمیم بتن
عملآوری صحیح، یکی از مراحل ضروری در ترمیم بتن آسیب دیده است. بسیاری از ملاتهای سیمانی اگر سریع خشک شوند، دچار ترک، جمعشدگی و افت مقاومت خواهند شد.
برای عملآوری ملاتهای سیمانی میتوان از روشهای زیر استفاده کرد:
- پوشاندن سطح با گونی مرطوب
- استفاده از نایلون برای حفظ رطوبت
- اسپری آب بهصورت کنترلشده
- استفاده از مواد کیورینگ استاندارد
- محافظت از سطح در برابر باد و تابش مستقیم آفتاب
مدت عملآوری به نوع ملات، ضخامت اجرا، دمای محیط و دستورالعمل تولیدکننده وابسته است.
در مواد اپوکسی یا پلیمری، روش عملآوری متفاوت است. این مواد معمولاً به مرطوب نگه داشتن نیاز ندارند، اما باید از رطوبت، گردوغبار، بارندگی، ضربه و بارگذاری زودهنگام محافظت شوند.
اشتباهات رایج در ترمیم بتن آسیب دیده
برخی خطاها باعث میشوند ترمیم بتن دوام لازم را نداشته باشد. مهمترین اشتباهات عبارتاند از:
- ترمیم سطح بدون شناسایی علت اصلی خرابی
- اجرای ملات روی بتن پوک و سست
- تمیز نکردن کامل سطح زیرکار
- بیتوجهی به خوردگی میلگردها
- استفاده از ملات معمولی به جای ملات ترمیمی مناسب
- اضافه کردن آب بیش از حد به ملات
- عدم استفاده از پرایمر یا چسب اتصال در محل موردنیاز
- اجرای اپوکسی داخل ترک فعال
- ترمیم ترکهای سازهای بدون ارزیابی مهندسی
- عملآوری نامناسب ملات ترمیمی
- اعمال بار پیش از رسیدن ترمیم به مقاومت کافی
- عدم آببندی سطح در محیطهای مرطوب یا خورنده
- استفاده از مصالح بیکیفیت یا تاریخگذشته
جمعبندی
ترمیم بتن آسیب دیده یک فرآیند چندمرحلهای است که از شناسایی ترک و ارزیابی علت خرابی آغاز میشود و با حذف بتن سست، ترمیم میلگردها، آمادهسازی سطح، انتخاب مصالح مناسب، اجرای ملات و عملآوری نهایی ادامه پیدا میکند.
برای ترکهای سطحی و آسیبهای موضعی، ملاتهای ترمیمی سیمانی یا پلیمری میتوانند راهکار مناسبی باشند. برای ترکهای غیرفعال و سازهای، تزریق اپوکسی کاربرد دارد. در مقابل، ترکهای فعال، نشتدار یا ناشی از حرکت سازه نیازمند راهکارهای انعطافپذیر و بررسی دقیقتر هستند.
مهمترین نکته در بازسازی سطح سازه این است که علت اصلی خرابی نادیده گرفته نشود. اگر آسیب ناشی از خوردگی میلگرد، نشت آب، نشست فونداسیون یا ضعف سازهای باشد، باید علاوه بر ترمیم ظاهری، مشکل اصلی نیز برطرف شود تا دوام ترمیم تضمین گردد.
