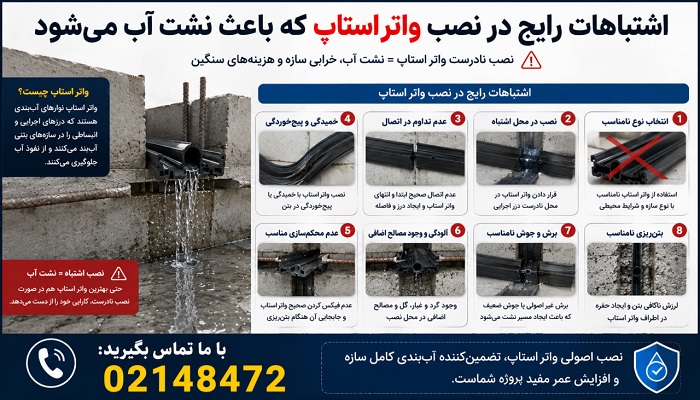

اشتباهات رایج در نصب واتر استاپ که باعث نشت آب می شوند
مقدمه
اشتباهات رایج در نصب واتر استاپ که باعث نشت آب می شوند، واتراستاپ یکی از مهمترین اجزای سیستم آببندی در سازههای بتنی است. این محصول در محل درزهای اجرایی، انبساطی و حرکتی قرار میگیرد تا از عبور آب، رطوبت، فاضلاب یا آبهای زیرزمینی از میان درز بتن جلوگیری کند. سازههایی مانند مخازن آب، استخرها، تصفیهخانهها، تونلها، پارکینگهای زیرزمینی، دیوارهای حائل، فونداسیونها، کانالهای آب و سازههای دریایی، بیش از سایر سازهها به اجرای دقیق واتراستاپ نیاز دارند.
با این حال، بسیاری از نشتیهای سازههای بتنی به دلیل کیفیت پایین خود واتراستاپ نیست؛ بلکه از اشتباهات رایج در نصب واتراستاپ ناشی میشود. انتخاب مدل نامناسب، جوشکاری ضعیف، تثبیت نادرست نوار، جابهجایی آن هنگام بتنریزی، کرموشدگی بتن در اطراف واتراستاپ و بیتوجهی به نوع درز، از عوامل اصلی نشت آب هستند.
واتراستاپ بهتنهایی نمیتواند ضعف بتن، ترکهای سازهای، درزهای اجراشده بدون طراحی مناسب یا فشار آب بالا را جبران کند. عملکرد مطلوب این محصول زمانی حاصل میشود که طراحی درز، نوع واتراستاپ، روش نصب، تراکم بتن و سایر جزئیات آببندی بهصورت اصولی اجرا شوند.
در این مقاله، مهمترین اشتباهات در اجرای واتراستاپ و راهکارهای جلوگیری از نشت آب را بررسی میکنیم.
واتراستاپ چیست و چرا نصب صحیح آن اهمیت دارد؟
واتراستاپ یا Waterstop یک نوار آببند است که معمولاً در داخل درزهای سازههای بتنی قرار میگیرد. این نوار باعث میشود آب نتواند بهصورت مستقیم از محل اتصال دو بتن یا درز حرکتی عبور کند.
واتراستاپها در انواع مختلفی مانند واتراستاپ PVC، واتراستاپ لاستیکی، واتراستاپ هیدروفیلی یا منبسطشونده، واتراستاپ فلزی، واتراستاپ تخت و واتراستاپ حفرهدار تولید میشوند.
وظیفه واتراستاپ در سازههای بتنی آببند شامل موارد زیر است:
- جلوگیری از نشت آب از درزهای اجرایی
- کنترل نفوذ آبهای زیرزمینی به داخل سازه
- آببندی درزهای انبساطی و حرکتی
- جلوگیری از خروج آب از مخازن و استخرها
- کاهش احتمال خوردگی میلگردها
- افزایش دوام بتن در محیطهای مرطوب
- جلوگیری از آسیب به پوششها و تجهیزات داخلی
اگر واتراستاپ بهدرستی نصب نشود، آب از کوچکترین ضعف موجود در محل اتصال، جوش یا اطراف نوار عبور میکند. به همین علت، اجرای واتراستاپ باید با دقت و مطابق نقشههای اجرایی و دستورالعمل سازنده انجام شود.
1. انتخاب نوع نامناسب واتراستاپ
یکی از مهمترین اشتباهات رایج در نصب واتراستاپ، انتخاب محصول نامناسب برای نوع درز است. همه درزهای بتن شرایط یکسانی ندارند و نمیتوان یک مدل واتراستاپ را برای تمام بخشهای پروژه استفاده کرد.
بهطور کلی، درزهای بتن به گروههای زیر تقسیم میشوند:
- درز اجرایی
- درز انبساطی
- درز انقباضی
- درز حرکتی
- درزهای اتصال کف به دیوار
- درزهای سازهای تحت فشار آب
برای مثال، واتراستاپ تخت معمولاً برای درزهای اجرایی که حرکت قابل توجهی ندارند مناسب است. اما در درزهای انبساطی یا حرکتی، باید از واتراستاپهای حفرهدار یا مدلهایی با بخش مرکزی انعطافپذیر استفاده شود.
استفاده از واتراستاپ تخت در یک درز حرکتدار میتواند باعث کشیدگی، پارگی یا جداشدگی نوار شود. همچنین استفاده از واتراستاپ هیدروفیلی در محلهایی با حرکت زیاد یا فشار آب بالا، بدون بررسی فنی، ممکن است باعث نشت آب شود.
راهکار
پیش از خرید و نصب واتراستاپ، باید موارد زیر بررسی شوند:
- نوع درز و میزان حرکت احتمالی آن
- ضخامت عضو بتنی
- فشار آب یا ارتفاع ستون آب
- جهت فشار آب
- نوع سیال؛ آب، فاضلاب، آب شور یا مواد شیمیایی
- محل نصب؛ کف، دیوار، سقف یا فونداسیون
- شرایط دمایی و محیطی پروژه
- جزئیات اجرایی و نقشههای سازه
2. نصب واتراستاپ در محل اشتباه
محل قرارگیری واتراستاپ در مقطع بتن اهمیت زیادی دارد. در بسیاری از پروژهها، واتراستاپ داخلی باید در امتداد درز و معمولاً در بخش میانی ضخامت بتن قرار گیرد؛ مگر اینکه نقشه اجرایی محل دیگری را مشخص کرده باشد.
اگر واتراستاپ بیش از حد به سطح بیرونی یا داخلی بتن نزدیک باشد، پوشش بتنی کافی در اطراف آن شکل نمیگیرد. این موضوع میتواند باعث ایجاد مسیر نفوذ آب، آسیبدیدگی نوار یا کرموشدگی بتن شود.
در برخی سازهها، جهت فشار آب نیز باید در نصب واتراستاپ در نظر گرفته شود. برای مثال، واتراستاپ خارجی باید در سمتی از سازه قرار بگیرد که در معرض فشار آب قرار دارد. نصب اشتباه در جهت مخالف، عملکرد سیستم آببندی را کاهش میدهد.
پیامدهای نصب در محل نادرست
- کاهش مسیر نفوذ آب
- عدم درگیری مناسب واتراستاپ با بتن
- افزایش خطر کرموشدگی اطراف نوار
- آسیبپذیری واتراستاپ در برابر فشار آب
- کاهش پوشش بتنی در اطراف نوار
- نشت از درز کف و دیوار یا محل اتصال بتنها
راهکار
پیش از بتنریزی، محل قرارگیری واتراستاپ باید توسط ناظر یا مسئول کنترل کیفیت بررسی شود. واتراستاپ باید در راستای درز قرار داشته باشد و بخشهای دو طرف آن بهصورت یکنواخت در بتن مدفون شوند.
3. تثبیت نکردن مناسب واتراستاپ قبل از بتنریزی
واتراستاپ باید پیش از بتنریزی بهخوبی تثبیت شود. یکی از دلایل رایج نشت آب، جابهجایی نوار در اثر فشار بتن تازه، برخورد شیلنگ پمپ، ویبره یا رفتوآمد نیروهای اجرایی است.
اگر واتراستاپ فقط در چند نقطه مهار شود یا اتصال آن به آرماتورها ضعیف باشد، هنگام بتنریزی خم میشود، میچرخد یا از محل اصلی خود خارج میگردد. در نتیجه، بخشی از نوار بهدرستی در بتن قرار نمیگیرد و مسیر نشت آب ایجاد میشود.
اشتباهات متداول در تثبیت واتراستاپ
- بستن نوار با فاصلههای زیاد
- استفاده از سیمهای نامناسب یا شل
- اتصال نادرست به آرماتورها
- سوراخ کردن بخش اصلی واتراستاپ برای مهار کردن
- عدم استفاده از گیره و نگهدارنده مناسب
- مهار نکردن قسمتهای اتصال و گوشهها
- عدم کنترل وضعیت نوار قبل از بتنریزی
سوراخ کردن بدنه اصلی واتراستاپ برای عبور سیم یا میخ، یک خطای جدی است. هر سوراخ میتواند به مسیر بالقوه نفوذ آب تبدیل شود.
راهکار
واتراستاپ باید با بست، گیره مخصوص یا سیم آرماتوربندی به شکل اصولی مهار شود. بستها باید در قسمتهای مناسب نوار نصب شوند و از آسیبزدن به بخش آببند اصلی جلوگیری کنند. پیش از شروع بتنریزی، تمام طول نوار و محل اتصالها باید بازدید شود.
4. جوشکاری ضعیف واتراستاپ PVC
در واتراستاپهای PVC، محل اتصال دو نوار یکی از حساسترین نقاط سیستم آببندی است. اگر جوشکاری واتراستاپ PVC ناقص، ناصاف یا ضعیف باشد، احتمال نشت آب از همان نقطه بسیار زیاد است.
واتراستاپ PVC باید با دستگاه جوش مخصوص و تحت دمای مناسب به هم متصل شود. استفاده از حرارت نامناسب میتواند باعث سوختن، تغییر شکل، نازکشدن یا عدم اتصال کامل نوار شود.
نشانههای جوش نامناسب واتراستاپ
- جدا شدن دو قطعه با فشار دست
- وجود فاصله یا شکاف در محل جوش
- سوختگی و تغییر رنگ شدید PVC
- نازک شدن محل اتصال
- ناهموار بودن بیش از حد جوش
- همراستا نبودن دو نوار
- ایجاد حفره در قسمت جوش
یکی از اشتباهات رایج این است که واتراستاپها فقط بهصورت سطحی به هم حرارت داده شوند. در چنین حالتی، ظاهر اتصال ممکن است مناسب باشد، اما پیوستگی واقعی در کل ضخامت نوار ایجاد نشده است.
راهکار
برای اجرای جوش واتراستاپ PVC باید از دستگاه مخصوص، قالب جوش مناسب و نیروی اجرایی آموزشدیده استفاده شود. قبل از اجرای جوش اصلی، بهتر است یک نمونه آزمایشی انجام شود. پس از سرد شدن اتصال، کیفیت جوش باید بهصورت چشمی و مکانیکی بررسی شود.
5. اجرای نادرست اتصالهای گوشه و تقاطع
گوشهها، محل اتصال دیوار به کف، تقاطع درزها و اتصالهای T شکل یا صلیبی، نقاطی هستند که احتمال نشت آب در آنها بیشتر است. اجرای نادرست این جزئیات باعث میشود حتی اگر طولهای مستقیم واتراستاپ بهدرستی نصب شده باشند، آب از محل گوشهها عبور کند.
در برخی پروژهها، برای کاهش هزینه یا سرعت بیشتر، نوار واتراستاپ در گوشه خم میشود یا بریده شده و به شکل غیرحرفهای متصل میگردد. این روش میتواند باعث چینخوردگی، پارگی یا کاهش سطح مؤثر آببندی شود.
راهکار
برای گوشهها و تقاطعها بهتر است از قطعات آماده مانند موارد زیر استفاده شود:
- قطعه گوشه داخلی
- قطعه گوشه خارجی
- اتصال T شکل
- اتصال چهارراهی یا صلیبی
- قطعات تبدیلی متناسب با عرض نوار
استفاده از قطعات آماده، احتمال خطای اجرایی را کاهش میدهد. در صورت نیاز به ساخت اتصال در محل، جوشکاری باید با دقت کامل و مطابق الگوی مورد تأیید انجام شود.
6. بتنریزی نامناسب در اطراف واتراستاپ
حتی بهترین واتراستاپ نیز اگر توسط بتن متراکم و یکنواخت احاطه نشود، عملکرد مطلوبی نخواهد داشت. وجود کرموشدگی، حفره، فضای خالی یا بتن ضعیف در اطراف نوار، مسیر نفوذ آب را فراهم میکند.
این مشکل معمولاً زمانی رخ میدهد که بتن نتواند بهخوبی در اطراف بالهها و تیغههای واتراستاپ نفوذ کند. آرماتوربندی متراکم، بتن با کارایی پایین، ویبره نامناسب و تراکم ضعیف از عوامل اصلی این مشکل هستند.
دلایل کرموشدگی اطراف واتراستاپ
- استفاده از بتن خشک و کمکارا
- ویبره ناکافی
- ویبره بیش از حد و جداشدگی بتن
- تراکم زیاد میلگردها
- فاصله نامناسب واتراستاپ از آرماتور
- بتنریزی سریع و بدون کنترل
- استفاده از سنگدانه درشت نامتناسب با فضای اطراف نوار
- عدم دسترسی مناسب ویبراتور به محل درز
راهکار
بتن باید دارای کارایی مناسب باشد تا اطراف واتراستاپ را بهطور کامل پر کند. ویبره باید کنترلشده انجام شود و از برخورد مستقیم و شدید ویبراتور با نوار جلوگیری گردد. در بخشهای متراکم، استفاده از بتن با دانهبندی مناسب و برنامه بتنریزی دقیق ضروری است.
7. ویبره بیش از حد یا ویبره ناکافی بتن
ویبره بتن در اطراف واتراستاپ نیازمند دقت زیادی است. و ویبره ناکافی باعث ایجاد حفره، کرموشدگی و عدم درگیری کامل بتن با نوار میشود. از طرف دیگر، ویبره بیش از اندازه میتواند بتن را دچار جداشدگی کند یا باعث جابهجایی واتراستاپ شود.
برخورد مستقیم شیلنگ ویبراتور با واتراستاپ ممکن است باعث پارگی، پیچخوردگی یا خروج نوار از محل طراحی شود. این اتفاق در زمان بتنریزی دیوارهای بلند، کفهای ضخیم و سازههای دارای آرماتور متراکم بیشتر دیده میشود.
راهکار
ویبراتور باید در فاصله مناسب از واتراستاپ استفاده شود و بتن از اطراف بهخوبی متراکم گردد. زمان ویبره نیز باید کنترل شود. هدف از ویبره، خارج کردن هوای محبوس و تراکم بتن است، نه جابهجایی یا روان کردن بیش از حد بتن.
8. استفاده از واتراستاپ آسیبدیده یا بیکیفیت
نگهداری نادرست واتراستاپ در کارگاه ممکن است کیفیت آن را کاهش دهد. قرار گرفتن طولانیمدت نوار PVC در معرض نور شدید خورشید، گرمای زیاد، آلودگی، ضربه یا مواد شیمیایی میتواند باعث خشکشدن، شکنندگی، تغییر شکل یا آسیب به نوار شود.
همچنین استفاده از واتراستاپهای بیکیفیت، دارای ضخامت نامنظم یا مواد اولیه ضعیف، احتمال پارگی و افت عملکرد را افزایش میدهد.
نشانههای واتراستاپ نامناسب
- شکنندگی غیرعادی
- ترکخوردگی روی سطح نوار
- ضخامت نامتوازن
- تغییر رنگ شدید
- تابخوردگی یا تغییر شکل دائمی
- پارگی در لبهها
- عدم انعطافپذیری مناسب
- بوی بسیار تند و غیرطبیعی در برخی محصولات نامرغوب
راهکار
واتراستاپ باید در محیط خشک، دور از تابش مستقیم خورشید، حرارت زیاد و آلودگی نگهداری شود. پیش از نصب نیز باید نوار از نظر پارگی، ترک، تغییر شکل و سلامت ظاهری کنترل شود.
9. استفاده نادرست از واتراستاپ هیدروفیلی
واتراستاپ هیدروفیلی در تماس با آب یا رطوبت منبسط میشود و فضای خالی درز اجرایی را تا حدی پر میکند. با وجود مزایای این محصول، اجرای نادرست آن میتواند عامل نشت آب باشد.
یکی از اشتباهات رایج، نصب واتراستاپ هیدروفیلی در معرض بارندگی یا رطوبت زیاد پیش از بتنریزی است. اگر نوار پیش از قرار گرفتن در بتن منبسط شود، ممکن است تغییر شکل دهد، از سطح جدا شود یا در زمان بتنریزی عملکرد مناسبی نداشته باشد.
اشتباه دیگر، استفاده از واتراستاپ هیدروفیلی در درزهای دارای حرکت زیاد است. این نوع نوار معمولاً برای درزهای اجرایی بدون حرکت قابلتوجه مناسبتر است و نباید بدون بررسی فنی جایگزین واتراستاپ PVC مخصوص درز انبساطی شود.
راهکار
واتراستاپ هیدروفیلی باید روی سطح تمیز، خشک و مقاوم نصب شود. اتصال آن با چسب یا میخ مخصوص باید مطابق دستورالعمل تولیدکننده باشد. همچنین تا زمان بتنریزی باید از تماس زودهنگام آن با آب و بارندگی جلوگیری شود.
10. بیتوجهی به تمیزکاری درز اجرایی
محل درز اجرایی باید قبل از بتنریزی مرحله بعدی کاملاً تمیز شود. وجود شیره سیمان ضعیف، گردوغبار، بتن سست، روغن قالب، گلولای یا آب جمعشده در محل درز، باعث کاهش پیوستگی بین بتن قدیم و جدید میشود.
حتی اگر واتراستاپ بهدرستی نصب شده باشد، وجود یک درز اجرایی ضعیف در اطراف آن میتواند مسیر نفوذ آب ایجاد کند.
راهکار
پیش از بتنریزی مرحله بعد باید اقدامات زیر انجام شود:
- حذف بتن سست و شیره سیمان ضعیف
- زبر کردن سطح درز اجرایی در صورت نیاز
- پاکسازی گردوغبار و ذرات سست
- کنترل عدم وجود روغن و مواد جداکننده
- مرطوب کردن سطح مطابق روش اجرایی بتن، بدون باقیماندن آب آزاد
- بررسی سلامت واتراستاپ پیش از بتنریزی
11. نادیده گرفتن فشار آب و شرایط محیطی
نوع واتراستاپ باید با فشار آب و شرایط بهرهبرداری سازه هماهنگ باشد. برای مثال، واتراستاپی که برای یک دیوار معمولی زیرزمین مناسب است، ممکن است برای یک مخزن عمیق، تونل یا سازه تحت فشار آب دائمی عملکرد کافی نداشته باشد.
در سازههای در تماس با فاضلاب، آب شور، مواد شیمیایی یا محیطهای صنعتی نیز باید سازگاری شیمیایی واتراستاپ بررسی شود. استفاده از محصول نامناسب در محیط خورنده ممکن است باعث کاهش عمر و افت عملکرد نوار شود.
راهکار
در انتخاب واتراستاپ باید موارد زیر ارزیابی شوند:
- فشار هیدرواستاتیکی آب
- ارتفاع آب پشت سازه
- تماس دائم یا موقت با آب
- نوع سیال و میزان خورندگی آن
- میزان حرکت درز
- دمای محیط
- شرایط نصب و دسترسی کارگاه
- الزامات نقشه و مشخصات فنی پروژه
12. تصور اشتباه اینکه واتراستاپ جایگزین آببندی کامل سازه است
یکی از باورهای نادرست این است که با نصب واتراستاپ، سازه بهطور کامل آببند میشود. در حالی که واتراستاپ فقط یکی از اجزای سیستم آببندی است و عمدتاً در محل درزها کاربرد دارد.
برای ساخت یک سازه بتنی آببند باید موارد زیر نیز رعایت شوند:
- طراحی مناسب طرح اختلاط بتن
- کنترل نسبت آب به سیمان
- استفاده از افزودنیهای مناسب در صورت نیاز
- تراکم صحیح بتن
- عملآوری مناسب
- کنترل ترکها
- اجرای صحیح درزها
- استفاده از پوششهای آببند در صورت نیاز
- آببندی محل عبور لولهها و تأسیسات
- کنترل کیفیت در تمام مراحل اجرا
اگر بتن دارای ترکهای گسترده، کرموشدگی شدید یا ضعف سازهای باشد، واتراستاپ بهتنهایی نمیتواند مانع نشت آب شود.
چکلیست کنترل کیفیت نصب واتراستاپ
برای کاهش احتمال نشت آب، بهتر است پیش از بتنریزی این موارد بررسی شوند:
- نوع واتراستاپ با نوع درز مطابقت دارد.
- عرض و ضخامت نوار مطابق نقشه است.
- واتراستاپ سالم، بدون پارگی و تغییر شکل است.
- نوار در محل و تراز صحیح نصب شده است.
- واتراستاپ بهخوبی مهار شده و جابهجا نمیشود.
- بخش اصلی نوار سوراخ نشده است.
- جوشهای PVC کامل، یکنواخت و بدون شکاف هستند.
- گوشهها و تقاطعها با قطعات مناسب اجرا شدهاند.
- فاصله واتراستاپ از آرماتورها و قالببندی کنترل شده است.
- بتن با کارایی مناسب در اطراف نوار اجرا میشود.
- ویبره کنترلشده و بدون برخورد مستقیم با نوار انجام میشود.
- سطح درز اجرایی پیش از بتنریزی مرحله بعد تمیز شده است.
- در واتراستاپ هیدروفیلی، از تماس زودهنگام با آب جلوگیری شده است.
جمعبندی
اشتباهات رایج در نصب واتراستاپ میتوانند باعث نشت آب، نفوذ رطوبت، خوردگی میلگردها و کاهش عمر سازههای بتنی شوند. انتخاب نامناسب واتراستاپ، نصب در محل اشتباه، تثبیت ضعیف، جوشکاری ناقص، بتنریزی نامناسب، کرموشدگی اطراف نوار و استفاده نادرست از واتراستاپ هیدروفیلی، از مهمترین دلایل نشتی در درزهای بتنی هستند.
برای جلوگیری از نشت آب، واتراستاپ باید متناسب با نوع درز و فشار آب انتخاب شود. همچنین مهار صحیح نوار، اجرای حرفهای جوشها، استفاده از قطعات مناسب در گوشهها، تراکم استاندارد بتن و کنترل کیفیت قبل از بتنریزی، نقش تعیینکنندهای در عملکرد سیستم آببندی دارند.
در نهایت، واتراستاپ زمانی بهترین عملکرد را خواهد داشت که بخشی از یک سیستم کامل آببندی شامل بتن باکیفیت، اجرای اصولی درزها، عملآوری مناسب و کنترل ترکهای سازهای باشد.
