چه زمانی سازه بتنی به مقاوم سازی نیاز دارد؟
مقدمه
چه زمانی سازه بتنی به مقاوم سازی نیاز دارد؟ سازههای بتنی به دلیل مقاومت فشاری بالا، دوام مناسب و قابلیت شکلپذیری در طراحی، یکی از پرکاربردترین انواع سازه در ساختمانسازی، پروژههای صنعتی، پلها، مخازن، پارکینگها و سازههای زیرزمینی هستند. با وجود این، بتن و آرماتور در طول زمان ممکن است تحت تأثیر عوامل مختلفی مانند رطوبت، خوردگی میلگرد، بارگذاری بیش از حد، زلزله، نشست خاک، اجرای ضعیف، تغییر کاربری و مواد شیمیایی قرار بگیرند.
در چنین شرایطی، ممکن است سازه توان تحمل بارهای طراحیشده را نداشته باشد و نیاز به ترمیم یا مقاوم سازی پیدا کند. اما سؤال مهم این است که چه زمانی سازه بتنی به مقاوم سازی نیاز دارد؟
پاسخ این سؤال به وضعیت واقعی ساختمان، شدت آسیب، نوع عضو سازهای، شرایط محیطی و نتایج بررسی مهندسی بستگی دارد. وجود یک ترک کوچک روی سطح بتن همیشه به معنای خطر جدی نیست؛ اما ترکهای عمیق، خوردگی میلگرد، پوستهشدن بتن، تغییر شکل تیر و ستون، نشست ساختمان یا آسیب پس از زلزله میتوانند نشانههایی جدی برای نیاز به مقاوم سازی سازه بتنی باشند.
در این مقاله، مهمترین علائم، شرایط و دلایلی که نشان میدهند یک سازه بتنی به مقاوم سازی نیاز دارد را بررسی میکنیم.
مقاوم سازی سازه بتنی چیست؟
مقاوم سازی سازه بتنی مجموعهای از اقدامات مهندسی است که با هدف افزایش مقاومت، سختی، شکلپذیری، ظرفیت باربری و دوام اعضای بتنی انجام میشود. این اقدامات ممکن است برای ستون، تیر، سقف، فونداسیون، دیوار برشی، دال بتنی، پل، مخزن یا سایر اجزای سازه انجام شوند.
هدف مقاوم سازی بتن میتواند شامل موارد زیر باشد:
- افزایش ظرفیت باربری ساختمان
- اصلاح ضعفهای طراحی یا اجرای اولیه
- افزایش مقاومت در برابر زلزله
- ترمیم آسیبهای ناشی از رطوبت و خوردگی
- جلوگیری از گسترش ترکهای سازهای
- افزایش مقاومت خمشی، برشی یا فشاری اعضا
- مقاوم سازی ساختمان پس از تغییر کاربری
- افزایش عمر مفید سازه
- بهبود عملکرد سازه در برابر بارهای دینامیکی و لرزش
مقاوم سازی بتن با روشهایی مانند استفاده از الیاف FRP، ژاکت بتنی، ژاکت فولادی، کاشت میلگرد، تزریق اپوکسی، شاتکریت، گروتریزی، ترمیم بتن و اجرای پوششهای محافظ انجام میشود. انتخاب روش مناسب باید حتماً بر اساس بررسی و طراحی مهندسی باشد.
اهمیت تشخیص بهموقع نیاز به مقاوم سازی بتن
تشخیص سریع آسیبهای سازهای، از گسترش خرابی و افزایش هزینههای تعمیر جلوگیری میکند. بسیاری از مشکلات بتن در ابتدا کوچک هستند؛ برای مثال، یک ترک ریز ممکن است در ظاهر اهمیت زیادی نداشته باشد، اما اگر مسیر نفوذ آب و کلرید به سمت میلگردها باشد، بهمرور زمان خوردگی آرماتور شروع میشود.
خوردگی میلگرد باعث افزایش حجم فولاد و ایجاد فشار داخلی در بتن میشود. در نتیجه، بتن اطراف میلگرد ترک میخورد، پوسته میشود و از سطح جدا میگردد. اگر این فرآیند ادامه پیدا کند، ظرفیت عضو سازهای کاهش مییابد و نیاز به مقاوم سازی گستردهتر خواهد بود.
بنابراین، مقاوم سازی بهموقع میتواند مزایای زیر را به همراه داشته باشد:
- جلوگیری از تخریب گسترده بتن
- کاهش هزینههای بازسازی در آینده
- افزایش ایمنی ساکنان و کاربران ساختمان
- افزایش ارزش ملک و سازه
- بهبود عملکرد ساختمان در برابر زلزله
- جلوگیری از کاهش ظرفیت باربری تیر، ستون و فونداسیون
- افزایش دوام سازه در محیطهای مرطوب یا صنعتی
مهمترین علائم نیاز سازه بتنی به مقاوم سازی
1. ایجاد ترکهای عمیق، گسترده یا فعال در بتن
ترکخوردگی یکی از رایجترین علائم آسیب در سازههای بتنی است؛ اما همه ترکها خطرناک نیستند. برخی ترکهای سطحی ممکن است در اثر جمعشدگی بتن، تغییرات دمایی یا خشک شدن سریع ایجاد شوند. با این حال، برخی ترکها نشاندهنده ضعف سازهای هستند و باید توسط مهندس بررسی شوند.
ترکهایی که نیاز به بررسی فوری دارند عبارتاند از:
- ترکهای مورب در تیرها یا ستونها
- ترکهای عمیق و ممتد در دیوارهای بتنی
- ترکهای اطراف بازشوها مانند پنجره و درب
- ترکهایی که با گذشت زمان بیشتر میشوند
- ترکهای همراه با نشست کف یا دیوار
- ترکهای همراه با نشت آب و رطوبت
- ترکهای ایجادشده پس از زلزله یا ضربه
- ترکهای نزدیک به محل اتصال تیر و ستون
- ترکهای همراه با نمایان شدن میلگرد
ترکهای مورب در تیر یا ستون میتوانند نشانه ضعف برشی باشند. ترکهای افقی در ستون نیز ممکن است به مشکلات جدی مانند خوردگی میلگرد، فشار جانبی یا ضعف محصورشدگی بتن مرتبط باشند.
در صورتی که ترک فعال باشد، یعنی عرض یا طول آن در حال افزایش باشد، صرفاً پر کردن ترک با ملات یا بتونه راهحل کافی نیست. ابتدا باید علت اصلی ایجاد ترک مشخص شود و سپس روش ترمیم یا مقاوم سازی مناسب انتخاب گردد.

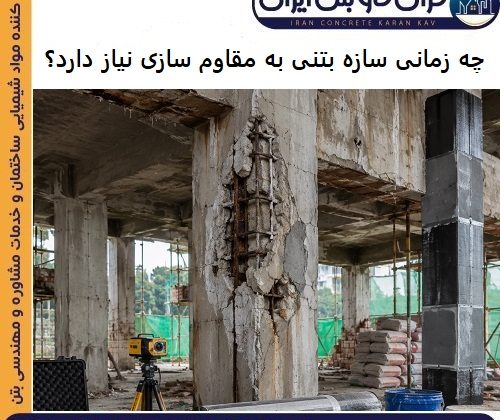

2. پوستهشدن، جداشدگی یا ریزش بتن
پوستهشدن بتن، جدا شدن لایههای سطحی، ریزش تکههای بتن یا مشاهده بخشهای توخالی، از نشانههای مهم ضعف سازه بتنی هستند. این مشکل معمولاً در اثر خوردگی میلگرد، نفوذ رطوبت، بتن بیکیفیت، عملآوری ضعیف، سیکل یخزدگی و ذوب یا حملات شیمیایی ایجاد میشود.
وقتی بتن اطراف میلگرد جدا میشود، پوشش محافظ آرماتور از بین میرود و فولاد بیشتر در معرض رطوبت و اکسیژن قرار میگیرد. در نتیجه، سرعت خوردگی افزایش مییابد و آسیب گسترش پیدا میکند.
در چنین شرایطی، معمولاً مراحل زیر لازم است:
- حذف بتن سست، پوک و جداشده
- بررسی وضعیت میلگردهای نمایانشده
- پاکسازی زنگزدگی و خوردگی میلگرد
- اجرای پوشش محافظ روی فولاد در صورت نیاز
- ترمیم سطح با ملات ترمیمی مناسب
- اجرای مقاوم سازی در صورت کاهش ظرفیت عضو
- آببندی و محافظت از سطح برای جلوگیری از تکرار آسیب
پوستهشدن بتن در ستون، تیر، دال یا سقف پارکینگ باید جدی گرفته شود؛ زیرا ممکن است به کاهش سطح مؤثر بتن و ضعف عضو سازهای منجر شود.
3. خوردگی و زنگزدگی میلگردها
خوردگی میلگرد یکی از مهمترین دلایل کاهش عمر سازههای بتنی است. میلگرد در حالت عادی به دلیل قلیایی بودن بتن تا حد زیادی محافظت میشود؛ اما زمانی که آب، کلرید، سولفات یا دیاکسیدکربن به عمق بتن نفوذ کنند، این لایه محافظ از بین میرود.
علائم خوردگی میلگرد در بتن شامل موارد زیر است:
- ایجاد ترکهای طولی روی مسیر میلگرد
- تغییر رنگ بتن به زرد، قهوهای یا قرمز
- زنگزدگی میلگردهای نمایان
- پوستهشدن بتن اطراف آرماتور
- جداشدگی پوشش بتنی
- کاهش قطر میلگردها
- ریزش بتن در سقف یا دیوار
سازههای ساحلی، پارکینگها، مخازن، تصفیهخانهها، زیرزمینها، تونلها و ساختمانهای واقع در مناطق مرطوب، بیشتر در معرض خوردگی میلگرد قرار دارند.
اگر خوردگی فقط سطحی باشد، ممکن است با ترمیم بتن و اجرای پوشش محافظ بتوان آسیب را کنترل کرد. اما در صورت کاهش قابل توجه سطح مقطع میلگرد یا افت ظرفیت عضو، مقاوم سازی ستون بتنی، تیر یا دال ضروری خواهد بود.
4. تغییر شکل غیرعادی تیر، سقف یا ستون
خیز زیاد تیر، افتادگی سقف، شکمدادگی دال بتنی، تغییر شکل ستون یا مشاهده انحراف در اعضای سازه، از نشانههای مهم نیاز به بررسی و مقاوم سازی هستند.
برای مثال، اگر در یک سقف بتنی ترکهای خمشی ایجاد شده و همزمان افتادگی قابل مشاهده باشد، ممکن است ظرفیت خمشی دال یا تیر کافی نباشد. این مشکل میتواند ناشی از بارگذاری بیش از حد، طراحی نامناسب، کاهش مقاومت بتن، ضعف آرماتور یا تغییر کاربری ساختمان باشد.
علائم مهم تغییر شکل سازه عبارتاند از:
- افتادگی محسوس سقف
- ترکهای خمشی در زیر تیر یا دال
- تغییر تراز کفها
- گیر کردن درب و پنجرهها به دلیل نشست
- کج شدن ستونها یا دیوارها
- ایجاد فاصله بین دیوار و سقف
- خیز بیش از حد در تیرهای بلند
در چنین شرایطی، استفاده از روشهایی مانند مقاوم سازی با FRP، نصب ورق فولادی، ژاکت بتنی یا تقویت تیر و دال ممکن است لازم باشد. اما نوع روش باید پس از تحلیل سازه انتخاب شود.
5. تغییر کاربری ساختمان و افزایش بار بهرهبرداری
یکی از مهمترین شرایطی که نشان میدهد سازه بتنی به مقاوم سازی نیاز دارد، تغییر کاربری ساختمان است. برای مثال، ساختمانی که در ابتدا برای کاربری مسکونی طراحی شده، ممکن است به دفتر اداری، فروشگاه، انبار، باشگاه ورزشی، درمانگاه یا کارگاه صنعتی تبدیل شود.
با تغییر کاربری، بارهای وارد بر ساختمان افزایش پیدا میکنند. برای نمونه:
- نصب قفسههای سنگین در انبار
- قرارگیری دستگاههای صنعتی روی سقف یا کف
- افزایش تعداد افراد در یک فضا
- اضافه کردن تجهیزات مکانیکی و تأسیساتی
- نصب مخزن آب یا ژنراتور
- ایجاد سالن ورزشی یا سالن اجتماعات
- تبدیل واحد مسکونی به فضای تجاری
در چنین شرایطی، تیرها، ستونها، دالها و فونداسیون باید از نظر ظرفیت باربری بررسی شوند. اگر ظرفیت اعضا کافی نباشد، مقاوم سازی سازه بتنی پیش از شروع بهرهبرداری جدید ضروری است.
6. اضافه کردن طبقه یا توسعه ساختمان
اضافه کردن طبقه جدید، ساخت نیمطبقه، افزایش ارتفاع ساختمان یا توسعه سازه روی فونداسیون موجود، بارهای بیشتری به سازه وارد میکند. در بسیاری از موارد، ستونها و فونداسیون ساختمان قدیمی برای تحمل بار طبقات اضافی طراحی نشدهاند.
پیش از اجرای طبقه جدید باید موارد زیر بررسی شوند:
- ظرفیت فشاری ستونها
- مقاومت تیرها و سقفها
- وضعیت فونداسیون
- ظرفیت خاک زیر پی
- کیفیت بتن موجود
- میزان آرماتور اعضا
- وضعیت اتصالات سازهای
- نیاز به دیوار برشی یا بادبند جدید
در چنین پروژههایی، ممکن است مقاوم سازی ستون با FRP یا ژاکت بتنی، تقویت فونداسیون، کاشت میلگرد، افزایش ابعاد پی یا اجرای دیوار برشی جدید موردنیاز باشد.
7. آسیبدیدگی سازه پس از زلزله
زلزله میتواند باعث ترک در تیرها، ستونها، دیوارهای برشی، اتصالات، سقف و فونداسیون شود. حتی اگر ساختمان پس از زلزله فرو نریزد، ممکن است بخشی از ظرفیت سازهای آن کاهش یافته باشد.
پس از زلزله، علائم زیر باید جدی گرفته شوند:
- ترکهای مورب در ستون و تیر
- خردشدگی بتن در پای ستون
- ترک در محل اتصال تیر و ستون
- پوستهشدن بتن اطراف خاموتها
- کج شدن ستونها
- نشست موضعی ساختمان
- ترک در دیوارهای برشی
- تغییر شکل دائمی سقف یا قاب سازهای
پس از وقوع زلزله، ارزیابی سریع توسط مهندس متخصص ضروری است. در برخی موارد، تنها ترمیم موضعی کافی است؛ اما در آسیبهای شدیدتر، مقاوم سازی با FRP، ژاکت فولادی، ژاکت بتنی یا تقویت اتصالات باید انجام شود.
8. ضعف سازه در برابر آییننامههای جدید زلزله
بسیاری از ساختمانهای قدیمی بر اساس ضوابط و آییننامههای قدیمی ساخته شدهاند. با بهروزرسانی استانداردهای طراحی لرزهای، ممکن است مشخص شود که ساختمان در برابر زلزلههای محتمل، عملکرد مناسبی ندارد.
برخی از ضعفهای رایج در ساختمانهای بتنی قدیمی عبارتاند از:
- کمبود خاموت در ستونها
- ضعف اتصال تیر به ستون
- وجود طبقه نرم یا طبقه ضعیف
- نامنظمی در پلان یا ارتفاع ساختمان
- کمبود دیوار برشی
- ضعف ستونهای طبقه همکف
- کیفیت پایین بتن
- جزئیات اجرایی نامناسب آرماتورها
- وجود ستون کوتاه در ساختمان
در این شرایط، مقاوم سازی سازه بتنی با هدف بهبود عملکرد لرزهای انجام میشود. استفاده از FRP برای ستونها، ژاکت بتنی، افزایش دیوار برشی، تقویت اتصالات و بهسازی فونداسیون از راهکارهای متداول هستند.
9. مشاهده کرموشدگی، لانهزنبوری و بتن بیکیفیت
کرموشدگی بتن یا لانهزنبوری شدن زمانی رخ میدهد که بتن بهدرستی متراکم نشده باشد یا نتواند همه بخشهای قالب را پر کند. این مشکل ممکن است به دلیل ویبره ناکافی، بتن خشک، دانهبندی نامناسب، تراکم زیاد میلگردها یا قالببندی ضعیف ایجاد شود.
اگر کرموشدگی سطحی و محدود باشد، ممکن است با ملات ترمیمی مناسب اصلاح شود. اما در صورتی که عمق کرموشدگی زیاد باشد یا اطراف میلگردها را درگیر کرده باشد، باید مقاومت عضو بررسی شود.
نشانههای بتن بیکیفیت عبارتاند از:
- وجود حفرههای عمیق در سطح بتن
- نمایان شدن سنگدانههای درشت
- ضعف در گوشهها و لبههای ستون
- جدا شدن بتن با ضربه سبک
- نفوذپذیری زیاد سطح
- مقاومت فشاری پایین در آزمایشها
- وجود بخشهای پوک و صدای توخالی هنگام ضربه
در این شرایط، ممکن است از ملاتهای ترمیمی، گروت، شاتکریت، ژاکت بتنی یا روشهای مقاوم سازی دیگر استفاده شود.
10. نشست فونداسیون و تغییر شکل زمین
نشست خاک زیر پی یکی از عوامل مهم ایجاد ترک و آسیب در سازههای بتنی است. همچنین نشست میتواند یکنواخت یا نامتقارن باشد. نشست یکنواخت معمولاً خطر کمتری دارد، اما نشست نامتقارن میتواند باعث ایجاد تنشهای جدی در تیر، ستون، دیوار و سقف شود.
علائم نشست فونداسیون شامل موارد زیر است:
- ترکهای مورب در دیوارها
- ترک در محل اتصال دیوار و ستون
- باز و بسته نشدن صحیح درب و پنجره
- اختلاف تراز کفها
- ترک در کفسازی یا محوطه اطراف ساختمان
- جداشدگی دیوار از سقف
- کج شدن بخشهایی از سازه
در صورت وجود نشست، ابتدا باید علت آن مشخص شود. ضعف خاک، نشت لوله آب، گودبرداری مجاور، تغییر سطح آب زیرزمینی یا اجرای نامناسب پی میتوانند عامل نشست باشند. مقاوم سازی بدون رفع علت اصلی نشست، راهحل دائمی نخواهد بود.
11. قرارگیری سازه در محیط مرطوب یا شیمیایی
سازههای بتنی در محیطهای صنعتی، ساحلی، زیرزمینی یا در تماس با مواد شیمیایی، بیش از ساختمانهای معمولی در معرض آسیب قرار دارند. وجود سولفات در خاک، یون کلرید در آب دریا، اسیدها، روغنها، مواد شوینده صنعتی و گازهای خورنده میتواند دوام بتن را کاهش دهد.
محلهایی که نیاز به بازدید و نگهداری بیشتری دارند عبارتاند از:
- تصفیهخانهها
- کارخانههای مواد شیمیایی
- مخازن آب و فاضلاب
- اسکلهها و سازههای دریایی
- پارکینگهای طبقاتی
- تونلها و زیرزمینها
- سولههای صنعتی
- سازههای مجاور آب شور
در این محیطها، مقاوم سازی بتن اغلب باید همراه با آببندی، اجرای پوشش ضدخوردگی، ترمیم بتن و استفاده از ملاتهای مقاوم شیمیایی انجام شود.
روشهای بررسی نیاز سازه بتنی به مقاوم سازی
برای تشخیص دقیق اینکه آیا سازه به مقاوم سازی نیاز دارد یا خیر، بازدید ظاهری کافی نیست. مهندس سازه یا تیم ارزیابی ممکن است از روشهای زیر استفاده کند:
- بازدید چشمی و ثبت ترکها
- اندازهگیری عرض و عمق ترک
- آزمایش چکش اشمیت
- آزمایش التراسونیک بتن
- مغزهگیری و آزمایش مقاومت فشاری
- اسکن میلگرد و تعیین محل آرماتورها
- بررسی خوردگی میلگرد
- آزمایش میزان کلرید و کربناسیون بتن
- بررسی خیز تیر و دال
- تحلیل سازه با توجه به بارهای جدید
- ارزیابی لرزهای ساختمان
- بررسی وضعیت خاک و فونداسیون
پس از انجام ارزیابی، مهندس مشخص میکند که سازه به ترمیم ساده، مقاوم سازی موضعی یا مقاوم سازی گسترده نیاز دارد.
چه زمانی باید فوراً با مهندس سازه مشورت کرد؟
برخی علائم نیازمند بررسی فوری هستند و نباید نادیده گرفته شوند. در صورت مشاهده موارد زیر، بهتر است از اعمال بار اضافی خودداری کرده و با مهندس سازه یا متخصص مقاوم سازی تماس بگیرید:
- ترکهای عمیق و در حال گسترش در ستون یا تیر
- خردشدگی یا جداشدگی بتن در ستونها
- نمایان شدن و زنگزدگی شدید میلگرد
- افتادگی محسوس سقف یا تیر
- کج شدن ستون یا دیوار
- آسیبدیدگی سازه پس از زلزله
- نشست ناگهانی کف یا فونداسیون
- ایجاد صدای غیرعادی، ترک ناگهانی یا ریزش بتن
- تغییر شکل قابل مشاهده در اتصالات سازهای
- نصب تجهیزات سنگین بدون بررسی ظرفیت سازه
جمعبندی
پاسخ به سؤال «چه زمانی سازه بتنی به مقاوم سازی نیاز دارد؟» به نشانههای آسیب، وضعیت بهرهبرداری، کیفیت بتن، شرایط محیطی و ظرفیت واقعی سازه وابسته است. ترکهای سازهای، خوردگی میلگرد، پوستهشدن بتن، تغییر شکل تیر و سقف، نشست فونداسیون، آسیب پس از زلزله، تغییر کاربری ساختمان و افزایش بارهای واردشده، از مهمترین نشانههای نیاز به مقاوم سازی سازه بتنی هستند.
مقاوم سازی بهموقع میتواند از تخریب گسترده، افت ظرفیت سازه و افزایش هزینههای تعمیرات جلوگیری کند. با این حال، انتخاب روش مناسب مانند FRP، ژاکت بتنی، ژاکت فولادی، کاشت میلگرد، تزریق اپوکسی یا ترمیم بتن باید پس از ارزیابی دقیق توسط مهندس متخصص انجام شود.
