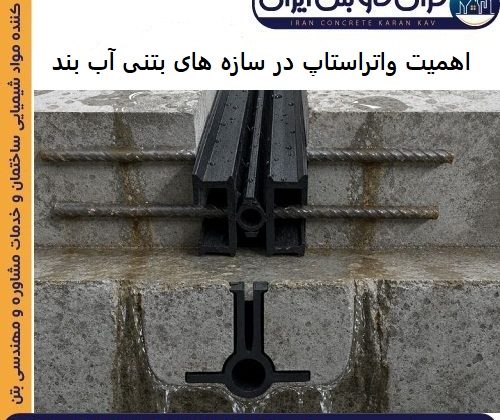

اهمیت واتراستاپ در سازه های بتنی آب بند
مقدمه
اهمیت واتراستاپ در سازه های بتنی آب بند، واتراستاپ یکی از مهمترین اجزای آببندی در سازههای بتنی است که برای جلوگیری از عبور آب از محل درزهای اجرایی، درزهای انبساط، درزهای انقباض و درزهای حرکتدار استفاده میشود. در بسیاری از سازههای بتنی، حتی اگر از بتن با عیار مناسب، افزودنی آببند و طرح اختلاط استاندارد استفاده شود، همچنان درزهای اجرایی و محل اتصال بتن قدیم و جدید میتوانند به نقاط نفوذ آب تبدیل شوند.
به همین دلیل، در سازههایی مانند مخازن آب، استخر، تصفیهخانه، تونل، پارکینگ زیرزمینی، دیوار حائل، فونداسیون، سد، کانال انتقال آب، سازههای دریایی، زیرزمین و مخازن فاضلاب، استفاده از واتراستاپ اهمیت بسیار زیادی دارد.
واتراستاپ بهتنهایی جایگزین بتن باکیفیت، اجرای اصولی، ویبره مناسب، عملآوری بتن و پوششهای آببند نیست؛ اما یکی از اصلیترین اجزای سیستم آببندی در درزهای بتن محسوب میشود. اگر واتراستاپ بهدرستی انتخاب و اجرا نشود، حتی یک سازه بتنی مقاوم نیز ممکن است با مشکل نشت آب، رطوبت، خوردگی میلگرد و کاهش دوام مواجه شود.
در این مقاله، اهمیت واتراستاپ در سازههای بتنی آببند، انواع آن، کاربردها، روش اجرا و مهمترین نکات انتخاب واتراستاپ مناسب را بررسی میکنیم.
واتراستاپ چیست؟
واتراستاپ یا Waterstop یک نوار آببند است که در محل درزهای بتن قرار میگیرد تا مسیر عبور آب را مسدود کند. این محصول معمولاً در هنگام بتنریزی داخل بتن نصب میشود و بخشی از آن در بتن مرحله اول و بخش دیگر در بتن مرحله بعدی قرار میگیرد.
وظیفه اصلی واتراستاپ، افزایش طول مسیر نفوذ آب در محل درز و جلوگیری از عبور مستقیم آب از میان دو قطعه بتن است. به بیان ساده، واتراستاپ مانند یک مانع انعطافپذیر یا مکانیکی عمل میکند که اجازه نمیدهد آب بهراحتی از درز بتن عبور کند.
درزهای بتن معمولاً به دلایل مختلفی ایجاد میشوند، از جمله:
- توقف بتنریزی و ایجاد درز اجرایی
- تغییر ابعاد سازه در اثر دما
- نشست یا حرکت نسبی بخشهای مختلف سازه
- اجرای مرحلهای دیوارها، کفها و سقفها
- نیاز به کنترل ترکهای ناشی از جمعشدگی
- اتصال قطعات پیشساخته یا بتنریزیهای متعدد
در سازههای معمولی، نفوذ محدود رطوبت از برخی درزها ممکن است آسیب جدی ایجاد نکند؛ اما در سازههای آببند، نشت آب میتواند عملکرد کل سازه را تحت تأثیر قرار دهد. به همین دلیل، واتراستاپ نقش حیاتی در آببندی درزهای بتنی دارد.
چرا واتراستاپ در سازههای بتنی آببند اهمیت دارد؟
سازههای بتنی آببند معمولاً در معرض تماس دائم یا موقت با آب، رطوبت، فشار هیدرواستاتیکی، فاضلاب، آبهای زیرزمینی یا مواد شیمیایی قرار دارند. در چنین سازههایی، کوچکترین ضعف در محل درز میتواند باعث نفوذ آب شود.
بتن بهطور طبیعی دارای منافذ بسیار ریز است و اگر کیفیت ساخت یا عملآوری آن ضعیف باشد، نفوذپذیری بیشتری خواهد داشت. اما درزهای اجرایی و حرکتی معمولاً از خود بتن آسیبپذیرتر هستند؛ زیرا محل اتصال دو مرحله بتنریزی بوده و ممکن است پیوستگی کامل در آن ایجاد نشود.
اهمیت واتراستاپ در سازههای بتنی آببند به دلایل زیر است:
- جلوگیری از نشت آب از درزهای اجرایی
- کنترل نفوذ آبهای زیرزمینی به زیرزمین و فونداسیون
- جلوگیری از خروج آب از مخازن و استخرها
- کاهش احتمال خوردگی میلگردها
- افزایش دوام بتن در محیط مرطوب
- جلوگیری از آسیب به پوششهای داخلی و خارجی سازه
- کاهش هزینههای تعمیر و آببندی مجدد
- افزایش عمر مفید سازه بتنی
- حفظ عملکرد سازههای آبی و تصفیهخانهها
- جلوگیری از نفوذ مواد آلاینده از درزهای سازهای
برای مثال، در یک مخزن بتنی آب، اگر واتراستاپ در محل اتصال کف به دیوار اجرا نشود یا بهصورت نادرست نصب شود، احتمال نشت آب از این بخش بسیار زیاد خواهد بود. این نشت ممکن است در ابتدا جزئی باشد، اما با گذشت زمان باعث آسیب به بتن، زنگزدگی میلگردها و افت کیفیت آببندی مخزن خواهد شد.
واتراستاپ چگونه از نفوذ آب جلوگیری میکند؟
واتراستاپ با ایجاد یک مسیر طولانیتر و پیچیدهتر برای عبور آب، مانع نفوذ مستقیم آن از درز بتن میشود. زمانی که واتراستاپ در محل مناسب قرار گیرد، آب برای عبور از درز باید مسیر طولانیتری را از اطراف تیغهها، حفرهها یا بخشهای مختلف واتراستاپ طی کند.
برخی واتراستاپها دارای آج، باله یا تیغههای مخصوص هستند. این بخشها پس از قرار گرفتن در بتن، درگیر بتن میشوند و علاوه بر افزایش چسبندگی مکانیکی، مسیر نفوذ آب را پیچیدهتر میکنند.
در واتراستاپهای مخصوص درز انبساط نیز بخش میانی انعطافپذیر طراحی میشود تا بتواند حرکتهای محدود درز را تحمل کند. این ویژگی در سازههایی که تحت تأثیر تغییرات دما، نشست یا انبساط و انقباض قرار دارند اهمیت زیادی دارد.
باید توجه داشت که واتراستاپ معمولاً برای آببندی درز طراحی میشود، نه برای ترمیم ترکهای گسترده در کل سازه. بنابراین، اجرای صحیح واتراستاپ باید همراه با بتن متراکم، طراحی مناسب درزها و سایر جزئیات آببندی انجام شود.
انواع واتراستاپ در سازههای بتنی
واتراستاپها بر اساس جنس، محل نصب، شکل ظاهری و کاربرد به انواع مختلفی تقسیم میشوند. انتخاب نوع مناسب باید بر اساس نوع درز، فشار آب، شرایط محیطی، میزان حرکت درز و نوع سازه انجام شود.
1. واتراستاپ PVC
واتراستاپ PVC یکی از رایجترین انواع واتراستاپ در پروژههای ساختمانی و عمرانی است. این محصول از پلیوینیل کلراید ساخته میشود و معمولاً دارای انعطافپذیری، دوام و مقاومت مناسب در برابر رطوبت است.
واتراستاپ PVC در سازههای زیر کاربرد زیادی دارد:
- مخازن آب و فاضلاب
- استخرها
- تونلها
- زیرزمینها
- دیوارهای حائل
- کانالهای انتقال آب
- سدها
- تصفیهخانهها
- سازههای بتنی صنعتی
- فونداسیونها و پارکینگهای زیرزمینی
واتراستاپ PVC در مدلهای تخت، حفرهدار، کفی، دیواری، مرکزی و لبهدار تولید میشود. انتخاب شکل واتراستاپ به نوع درز و محل نصب بستگی دارد.
مزایای واتراستاپ PVC
- انعطافپذیری مناسب
- مقاومت مطلوب در برابر آب و رطوبت
- دوام نسبتاً بالا
- قابلیت جوشکاری در محل اجرا
- تنوع در ابعاد و مدلها
- مناسب برای بسیاری از سازههای بتنی آببند
- قیمت اقتصادیتر نسبت به برخی واتراستاپهای تخصصی
2. واتراستاپ تخت
واتراستاپ تخت معمولاً برای درزهای اجرایی و محلهایی استفاده میشود که حرکت قابلتوجهی در درز وجود ندارد. این نوع واتراستاپ اغلب در دیوارها، کفها، اتصال بتن قدیم و جدید و درزهای اجرایی سازههای بتنی کاربرد دارد.
واتراستاپ تخت بهطور معمول در وسط ضخامت بتن یا در محل طراحیشده قرار میگیرد. در این نوع واتراستاپ، تمرکز اصلی بر جلوگیری از نفوذ آب از درز اجرایی است، نه تحمل تغییر شکلهای زیاد.
3. واتراستاپ حفرهدار یا واتراستاپ دارای حباب مرکزی
واتراستاپ حفرهدار معمولاً برای درزهای انبساطی و حرکتدار استفاده میشود. این نوع واتراستاپ در قسمت مرکزی خود دارای یک بخش توخالی یا حبابدار است که امکان تغییر شکل محدود را فراهم میکند.
وقتی دو بخش سازه در اثر تغییرات دما یا نشست نسبی حرکت میکنند، بخش مرکزی واتراستاپ حفرهدار میتواند کشیده یا فشرده شود. به همین دلیل، این محصول برای درزهای انبساطی، درزهای حرکتدار و سازههایی که تغییر طول دارند مناسبتر است.
کاربردهای رایج واتراستاپ حفرهدار شامل موارد زیر است:
- مخازن بزرگ بتنی
- استخرها
- دیوارهای طولانی
- کانالهای آب
- سازههای زیرزمینی
- درزهای انبساطی کف و دیوار
- سازههای دارای تغییرات حرارتی زیاد
4. واتراستاپ هیدروفیلی
واتراستاپ هیدروفیلی یا منبسطشونده، نوعی نوار آببند است که در تماس با آب یا رطوبت، حجم آن افزایش پیدا میکند. این افزایش حجم باعث میشود فضای خالی موجود در محل درز تا حدی پر شده و مسیر عبور آب محدود شود.
واتراستاپ هیدروفیلی معمولاً از لاستیکهای اصلاحشده، پلیمرهای منبسطشونده یا ترکیبات بنتونیتی تولید میشود. این نوع واتراستاپ بیشتر در درزهای اجرایی و محلهایی استفاده میشود که امکان نصب واتراستاپ PVC وجود ندارد یا فضای کافی برای آن در دسترس نیست.
مزایای واتراستاپ هیدروفیلی
- نصب سادهتر در برخی جزئیات اجرایی
- مناسب برای درزهای اجرایی محدود
- قابلیت انبساط در تماس با رطوبت
- مناسب برای اتصال بتن قدیم و جدید
- عدم نیاز به جوشکاری مانند واتراستاپ PVC
محدودیتهای واتراستاپ هیدروفیلی
واتراستاپ هیدروفیلی برای همه شرایط مناسب نیست. این محصول نباید بهعنوان جایگزین قطعی واتراستاپ PVC در همه درزها استفاده شود. در درزهای حرکتدار، فشار آب بالا یا محلهایی که احتمال انبساط زودهنگام در اثر بارندگی وجود دارد، باید با احتیاط انتخاب شود.
همچنین واتراستاپ هیدروفیلی باید بهخوبی به سطح بتن یا بستر اتصال داده شود تا در زمان بتنریزی جابهجا نشود.
5. واتراستاپ فلزی
واتراستاپ فلزی در برخی سازههای خاص استفاده میشود و میتواند از جنس فولاد گالوانیزه، فولاد ضدزنگ، مس یا آلیاژهای مقاوم تولید شود. این نوع واتراستاپ در محیطهای صنعتی، پروژههای خاص، سازههای دریایی یا محلهایی که نیاز به مقاومت مکانیکی و شیمیایی بیشتری وجود دارد، کاربرد دارد.
انتخاب واتراستاپ فلزی باید با توجه به نوع سیال، میزان خورندگی محیط، احتمال خوردگی و جزئیات سازهای انجام شود. برای مثال، استفاده از فولاد معمولی در محیطهای بسیار مرطوب یا اسیدی بدون محافظت مناسب میتواند منجر به خوردگی و کاهش عملکرد شود.
واتراستاپ داخلی و خارجی چیست؟
واتراستاپها از نظر محل قرارگیری در مقطع بتن نیز دستهبندی میشوند. دو مدل رایج شامل واتراستاپ داخلی و واتراستاپ خارجی هستند.
واتراستاپ داخلی
واتراستاپ داخلی در میانه ضخامت بتن و در امتداد درز قرار میگیرد. این نوع واتراستاپ معمولاً در درزهای اجرایی، انبساطی و دیوارهای بتنی استفاده میشود.
مزیت اصلی واتراستاپ داخلی این است که در داخل مقطع بتن قرار میگیرد و از تماس مستقیم با عوامل محیطی محافظت میشود. با این حال، نصب و بتنریزی اطراف آن باید با دقت بالا انجام شود تا حفره و کرموشدگی ایجاد نشود.
واتراستاپ خارجی
واتراستاپ خارجی در سمت تماس با آب نصب میشود؛ برای مثال در سطح بیرونی دیوار زیرزمین یا سمت داخلی مخزن آب، بسته به جهت فشار آب و طراحی سازه.
همچنین واتراستاپ خارجی میتواند در برخی جزئیات اجرایی، نصب سادهتری داشته باشد؛ اما باید در برابر آسیب مکانیکی، نور خورشید، ضربه و شرایط محیطی محافظت شود.
انتخاب بین واتراستاپ داخلی و خارجی به جهت فشار آب، نوع سازه، نقشههای اجرایی و جزئیات طراحی بستگی دارد.
کاربرد واتراستاپ در سازههای بتنی آببند
واتراستاپ در بسیاری از پروژههای عمرانی کاربرد دارد و نقش مهمی در جلوگیری از نشت آب ایفا میکند. مهمترین کاربردهای آن عبارتاند از:
- آببندی درزهای مخازن آب
- اجرای درز آببند در تصفیهخانهها
- آببندی استخرهای بتنی
- آببندی تونلها و سازههای زیرزمینی
- اجرای درزهای دیوار حائل
- آببندی فونداسیون و زیرزمین
- ساخت کانالهای انتقال آب
- آببندی سدها و سازههای هیدرولیکی
- جلوگیری از نفوذ آب در پارکینگهای زیرزمینی
- آببندی سازههای دریایی و اسکلهها
- درزگیری سازههای فاضلابی
- اتصال کف و دیوار در مخازن بتنی
- آببندی درزهای اجرایی در دال و دیوار
در پروژههای زیرزمینی، واتراستاپ معمولاً نقش بسیار مهمی دارد؛ زیرا فشار آب زیرزمینی میتواند باعث نشت مداوم از درزهای بتن شود. این نشت علاوه بر ایجاد رطوبت، ممکن است به مرور زمان باعث خوردگی میلگردها و تخریب پوششهای داخلی شود.
روش اجرای صحیح واتراستاپ
اجرای واتراستاپ باید پیش از بتنریزی و مطابق نقشههای اجرایی انجام شود. هرگونه جابهجایی، پارگی، اتصال ضعیف یا نصب نادرست میتواند عملکرد آببندی را کاهش دهد.
1. بررسی نقشه و محل درز
ابتدا باید محل دقیق درزهای اجرایی و انبساطی در نقشه مشخص شود. نوع واتراستاپ، عرض آن، محل نصب و جهت قرارگیری باید مطابق جزئیات اجرایی انتخاب شود.
2. تثبیت واتراستاپ
واتراستاپ باید بهخوبی به آرماتورها یا نگهدارندههای مناسب متصل شود تا هنگام بتنریزی حرکت نکند. از سوراخ کردن غیرضروری بدنه اصلی واتراستاپ باید خودداری شود؛ زیرا سوراخها میتوانند مسیر نفوذ آب ایجاد کنند.
معمولاً از گیره، سیم آرماتوربندی، بست مخصوص یا نگهدارندههای مناسب برای تثبیت واتراستاپ استفاده میشود.
3. قرارگیری صحیح در وسط درز
در واتراستاپ داخلی، باید دقت شود که بخش مناسب محصول در محل درز قرار بگیرد و دو طرف آن بهطور یکنواخت داخل بتن مدفون شوند. اگر واتراستاپ بیش از حد به یک سمت متمایل شود، عملکرد آببندی ممکن است کاهش یابد.
4. جوشکاری و اتصال واتراستاپ PVC
در واتراستاپ PVC، محل اتصال نوارها باید با دستگاه جوش مخصوص و مطابق دستورالعمل سازنده انجام شود. اتصال ضعیف، ناقص یا سوخته میتواند یکی از نقاط اصلی نشت آب باشد.
جوش واتراستاپ باید یکنواخت، کامل و بدون بازشدگی باشد. در پروژههای حساس، بررسی چشمی و کنترل کیفیت جوشها ضروری است.
5. بتنریزی و ویبره مناسب
بتنریزی اطراف واتراستاپ باید با دقت بالا انجام شود. بتن باید بهخوبی در اطراف بالهها و تیغههای واتراستاپ نفوذ کند تا فضای خالی باقی نماند.
ویبره بیش از حد ممکن است باعث جابهجایی واتراستاپ یا جداشدگی بتن شود و ویبره ناکافی نیز میتواند کرموشدگی ایجاد کند. بنابراین، تراکم بتن در اطراف واتراستاپ باید کنترلشده باشد.
اشتباهات رایج در اجرای واتراستاپ
برخی خطاهای اجرایی میتوانند باعث نشت آب از درزها شوند. مهمترین اشتباهات عبارتاند از:
- انتخاب واتراستاپ نامناسب برای نوع درز
- استفاده از واتراستاپ تخت در درزهای حرکتدار
- عدم جوشکاری صحیح واتراستاپ PVC
- پارگی یا سوراخ شدن واتراستاپ هنگام اجرا
- جابهجایی واتراستاپ در زمان بتنریزی
- قرارگیری نامتقارن در مقطع بتن
- عدم تثبیت مناسب واتراستاپ به آرماتورها
- ایجاد کرموشدگی و حفره در اطراف واتراستاپ
- استفاده از واتراستاپ بیکیفیت یا خشک و شکننده
- اجرای واتراستاپ هیدروفیلی در محل نامناسب
- عدم توجه به جهت فشار آب
- بیتوجهی به پوشش بتنی کافی در اطراف واتراستاپ
در بسیاری از موارد، نشت آب از سازه به دلیل کیفیت پایین بتن نیست؛ بلکه به علت ضعف در اجرای درزها و واتراستاپ رخ میدهد.
چگونه واتراستاپ مناسب انتخاب کنیم؟
انتخاب واتراستاپ باید بر اساس شرایط پروژه انجام شود. مهمترین عوامل در انتخاب عبارتاند از:
- نوع درز؛ اجرایی، انبساطی، انقباضی یا حرکتی
- میزان حرکت احتمالی درز
- ضخامت دیوار، کف یا دال بتنی
- فشار آب و ارتفاع ستون آب
- نوع سیال؛ آب معمولی، فاضلاب، آب شور یا مواد شیمیایی
- شرایط محیطی و دمای محل اجرا
- امکان جوشکاری و نصب در کارگاه
- محل قرارگیری واتراستاپ؛ داخلی یا خارجی
- سازگاری مصالح با محیط خورنده
- کیفیت بتن و جزئیات آرماتوربندی
برای درزهای اجرایی ساده، واتراستاپ تخت PVC یا واتراستاپ هیدروفیلی ممکن است مناسب باشد. اما برای درزهای انبساطی و حرکتدار، معمولاً واتراستاپ حفرهدار یا مدلهای مخصوص درز انبساط انتخاب بهتری هستند.
نقش واتراستاپ در افزایش دوام سازه بتنی
اهمیت واتراستاپ در سازههای بتنی آببند فقط به جلوگیری از نشت آب محدود نمیشود. نشت آب میتواند زمینهساز آسیبهای متعدد در سازه باشد. وقتی آب از درز عبور کند، به مرور زمان ممکن است به میلگردها، پوششهای محافظ، تجهیزات داخلی و لایههای زیرین سازه آسیب برساند.
استفاده صحیح از واتراستاپ میتواند به موارد زیر کمک کند:
- کاهش احتمال خوردگی میلگرد
- جلوگیری از پوستهشدن بتن
- افزایش دوام سازه در محیط مرطوب
- کاهش هزینههای تعمیرات و نگهداری
- جلوگیری از رطوبت در زیرزمین و پارکینگ
- حفظ کیفیت آب در مخازن
- کاهش احتمال تخریب پوششهای اپوکسی یا سیمانی
- افزایش طول عمر بهرهبرداری از سازه
به همین دلیل، هزینه اجرای واتراستاپ در مقایسه با هزینههای رفع نشتی، تخریب، ترمیم و آببندی مجدد بسیار ناچیز است.
جمعبندی
واتراستاپ یکی از مهمترین اجزای آببندی در سازههای بتنی است و نقش کلیدی در جلوگیری از نشت آب از درزهای اجرایی، انبساطی و حرکتی دارد. در سازههایی مانند استخر، مخزن، تونل، فونداسیون، دیوار حائل، تصفیهخانه، پارکینگ زیرزمینی و کانالهای انتقال آب، اجرای اصولی واتراستاپ ضروری است.
انتخاب نوع مناسب واتراستاپ، توجه به فشار آب، نوع درز، میزان حرکت سازه، کیفیت مصالح و نحوه نصب، تأثیر مستقیمی بر عملکرد نهایی سیستم آببندی دارد. واتراستاپ PVC، واتراستاپ حفرهدار، واتراستاپ تخت، واتراستاپ هیدروفیلی و واتراستاپ فلزی، هرکدام کاربردها و محدودیتهای خاص خود را دارند.
برای دستیابی به یک سازه بتنی آببند و بادوام، واتراستاپ باید در کنار بتن باکیفیت، تراکم مناسب، عملآوری استاندارد، کنترل ترکها و اجرای صحیح سایر جزئیات آببندی استفاده شود.
